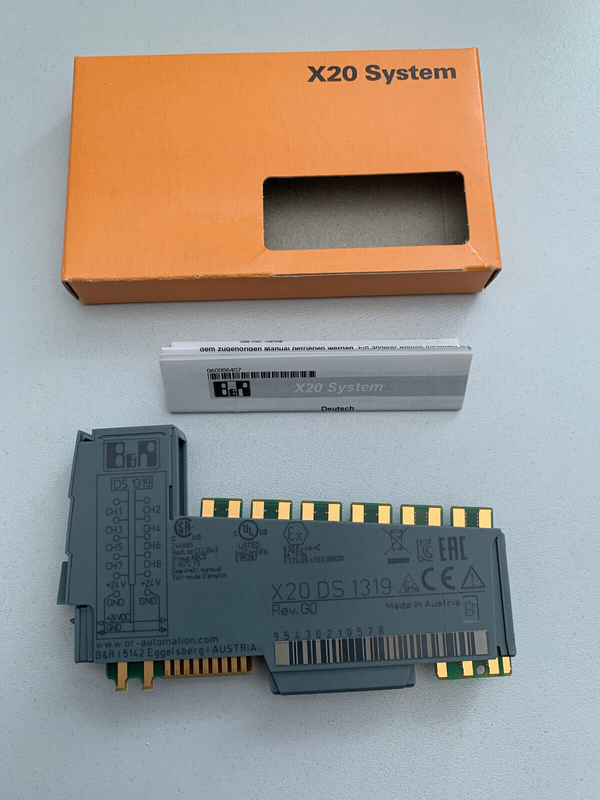

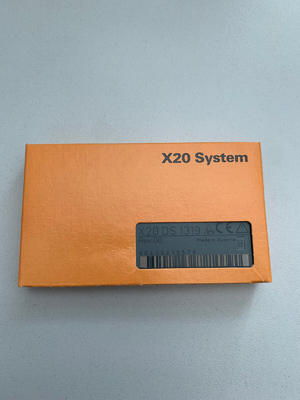

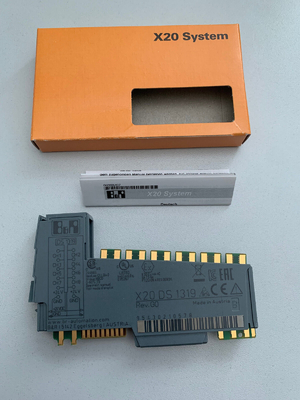

Name: X20DS1319 B&R X20 PLC সিস্টেম 4 ডিজিটাল ইনপুট চ্যানেল ইনপুট বা আউটপুট হিসাবে কনফিগারযোগ্য
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DS1319
Price: 4,690.00 USD
Availability: InStock

বাড়ি পণ্য B&R অটোমেশন Plc

X20DS1319 B&R X20 PLC সিস্টেম 4 ডিজিটাল ইনপুট চ্যানেল ইনপুট বা আউটপুট হিসাবে কনফিগারযোগ্য

পণ্যের বিবরণ:

উৎপত্তি স্থল:	অস্ট্রিয়া
পরিচিতিমুলক নাম:	B&R
সাক্ষ্যদান:	COC
মডেল নম্বার:	X20DS1319

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1EA
মূল্য:	USD
ডেলিভারি সময়:	3-5 দিন
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	10EA

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	B&R	পণ্যের ধরণ:	X20DS1319
পণ্যের ধরন:	I/O মডিউল	আইডি কোড:	0x2547
অভ্যন্তরীণ I/O:	1.5 ওয়াট	কাউন্টার সাইজ:	16/32-বিট
ইনপুট ভোল্টেজ:	24 ভিডিসি -15% / +20%	ওয়ারেন্টি:	1 বছর
বিশেষভাবে তুলে ধরা:	X20DS1319 B&R X20 PLC , 1.5W B&R X20 PLC সিস্টেম , 24VDC B&R অটোমেশন Plc

X20DS1319 B&R X20 PLC সিস্টেম 4 ডিজিটাল ইনপুট চ্যানেল, 4 ডিজিটাল চ্যানেল ইনপুট বা আউটপুট হিসাবে কনফিগারযোগ্য

উপাদান নম্বর:

X20DS1319

বর্ণনা:

4টি ডিজিটাল ইনপুট চ্যানেল
4 ডিজিটাল চ্যানেল, ইনপুট বা আউটপুট হিসাবে কনফিগারযোগ্য
1টি সর্বজনীন কাউন্টার পেয়ার (2টি ইভেন্ট কাউন্টার, এবি কাউন্টার বা আপ/ডাউন কাউন্টার)
রৈখিক আন্দোলন জেনারেটর (A/B, দিক/ফ্রিকোয়েন্সি) 2টি রেফারেন্স ডাল পর্যন্ত
SSI পরম এনকোডার
নেটটাইম টাইমস্ট্যাম্প: ইনপুট ডেটা, লক্ষ্য অবস্থান, অবস্থান পরিবর্তন, প্রান্ত পরিবর্তন, পাল্টা পরিবর্তন

এই মডিউলটি একটি মাল্টিফাংশন ডিজিটাল সিগন্যাল প্রসেসর মডিউল।ডিজিটাল সিগন্যাল প্রসেসিং বা ডিজিটাল সিগন্যাল জেনারেশনের সাথে জড়িত বিভিন্ন কাজের জন্য এটি অত্যন্ত নমনীয়ভাবে ব্যবহার করা যেতে পারে।দুটি প্রাথমিক উদাহরণের অ্যাপ্লিকেশনগুলির মধ্যে স্পন্দন এবং দিকনির্দেশ সংকেত সহ স্টেপার আউটপুট স্তরগুলি নিয়ন্ত্রণ করা বা এনকোডার এমুলেশন হিসাবে ব্যবহার করা অন্তর্ভুক্ত।এই অ্যাপ্লিকেশনে, উদাহরণস্বরূপ, গতি ফলো ফাংশন সহ ফ্রিকোয়েন্সি ইনভার্টার বা সার্ভো অক্ষ একটি বাস্তব বা ভার্চুয়াল মাস্টার অক্ষ অনুসরণ করতে পারে।

একটি অতিরিক্ত অপরিহার্য বৈশিষ্ট্য হল মডিউলের সমন্বিত টাইমস্ট্যাম্প ফাংশন।এটি কাউন্টার র‌্যাম্প বক্ররেখাগুলিকে কার্যত স্বাধীনভাবে এনকোডার এমুলেশনের সময় বাস চক্রের সময় থেকে তৈরি করার অনুমতি দেয়, উদাহরণস্বরূপ।শুধুমাত্র লক্ষ্য কাউন্টার মান এবং মুহূর্ত যখন এটি পৌঁছানো উচিত স্থানান্তর করা হয়।মডিউলটি স্বয়ংক্রিয়ভাবে উপযুক্ত সময়ে সংশ্লিষ্ট কাউন্টার মান তৈরি করে, সুনির্দিষ্টভাবে মাইক্রোসেকেন্ড রেজোলিউশনে এবং বাস ঘড়ি থেকে স্বাধীনভাবে।

X20DS1319 B&R X20 PLC সিস্টেম 4 ডিজিটাল ইনপুট চ্যানেল ইনপুট বা আউটপুট হিসাবে কনফিগারযোগ্য 0

ছোট বিবরণ

I/O মডিউল	4টি ডিজিটাল ইনপুট চ্যানেল, 4টি ডিজিটাল চ্যানেল ইনপুট বা আউটপুট হিসাবে কনফিগারযোগ্য, 1টি ইউনিভার্সাল কাউন্টার পেয়ার (2টি ইভেন্ট কাউন্টার, AB কাউন্টার বা আপ/ডাউন কাউন্টার), লিনিয়ার মুভমেন্ট জেনারেটর (A/B, দিক/ফ্রিকোয়েন্সি) দুইটি রেফারেন্স পালস সহ , SSI পরম এনকোডার, μs রেজোলিউশন সহ ইনপুট প্রান্তের আপেক্ষিক বা পরম মুহূর্ত, সময়-ট্রিগার করা I/O, I/O ওভারস্যাম্পলিং

সাধারণ জ্ঞাতব্য

B&R আইডি কোড	0x2547
স্থিতি সূচক	চ্যানেল প্রতি I/O ফাংশন, অপারেটিং অবস্থা, মডিউল স্থিতি
কারণ নির্ণয়
মডিউল রান/ত্রুটি	হ্যাঁ, LED স্থিতি সূচক এবং সফ্টওয়্যার ব্যবহার করে
আউটপুট	হ্যাঁ, LED স্থিতি সূচক ব্যবহার করে
শক্তি খরচ
বাস	০.০১ ওয়াট
অভ্যন্তরীণ I/O	1.5 ওয়াট
অ্যাকচুয়েটর দ্বারা সৃষ্ট অতিরিক্ত শক্তি অপচয় (প্রতিরোধী) [W]	-
সংকেত লাইনের প্রকার	সমস্ত সিগন্যাল লাইনের জন্য শিল্ডেড লাইন ব্যবহার করতে হবে।
সার্টিফিকেশন
সিই	হ্যাঁ
ইউকেসিএ	হ্যাঁ
ATEX	জোন 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 ব্যবহারকারীর ম্যানুয়াল দেখুন) FTZÚ 09 ATEX 0083X
ইউএল	cULus E115267 শিল্প নিয়ন্ত্রণ সরঞ্জাম
হ্যাজলোক	cCSAus 244665 প্রক্রিয়া নিয়ন্ত্রণ সরঞ্জাম বিপজ্জনক অবস্থানের জন্য ক্লাস I, বিভাগ 2, গ্রুপ ABCD, T5
ডিএনভি	তাপমাত্রা:খ(0 - 55°C) আর্দ্রতা:খ(100 পর্যন্ত%) কম্পন:খ(4 গ্রাম) EMC:খ(সেতু এবং খোলা ডেক)
এলআর	ENV1
কেআর	হ্যাঁ
ABS	হ্যাঁ
ইএসি	হ্যাঁ
কে.সি	হ্যাঁ

লিনিয়ার মোশন জেনারেটর

পরিমাণ	1
এনকোডার আউটপুট	24 V, অপ্রতিসম (A/B, দিক/ফ্রিকোয়েন্সি)
কাউন্টারের আকার	16/32-বিট

ডিজিটাল ইনপুট

পরিমাণ	4 + 4, সফ্টওয়্যার ব্যবহার করে ইনপুট বা আউটপুট হিসাবে কনফিগারেশন
নামমাত্র ভোল্টেজ	24 ভিডিসি
ইনপুট ভোল্টেজ	24 ভিডিসি -15% / +20%
24 ভিডিসিতে ইনপুট কারেন্ট	প্রায়.1.3 mA
ইনপুট সার্কিট	ডুব
ইনপুট ফিল্টার
হার্ডওয়্যার	≤2 µs
সফটওয়্যার	-
ইনপুট প্রতিরোধের	18.4 kΩ
অতিরিক্ত ফাংশন	এসএসআই পরম এনকোডার, ইউনিভার্সাল কাউন্টার পেয়ার, ইউনিভার্সাল কাউন্টার পেয়ারের জন্য ল্যাচ ফাংশন
ইনপুট ফ্রিকোয়েন্সি	100 kHz
সুইচিং থ্রেশহোল্ড
কম	<5 ভিডিসি
উচ্চ	>15 ভিডিসি
এনকোডার পাওয়ার সাপ্লাই এর ওভারলোড বৈশিষ্ট্য	শর্ট-সার্কিট প্রমাণ, ওভারলোড-প্রমাণ
চ্যানেল এবং বাসের মধ্যে নিরোধক ভোল্টেজ	500 ভিeff

SSI পরম এনকোডার

পরিমাণ	1
কাউন্টারের আকার	এনকোডারের উপর নির্ভর করে 32-বিট পর্যন্ত
সর্বোচ্চস্থানান্তর হার	125 kbit/s
এনকোডার পাওয়ার সাপ্লাই	মডিউল-অভ্যন্তরীণ, সর্বোচ্চ।600 mA
নামমাত্র ভোল্টেজ	24 V, অপ্রতিসম

ইউনিভার্সাল পাল্টা জোড়া

পরিমাণ	1
অপারেটিং মোড	2x ইভেন্ট কাউন্টার, আপ/ডাউন কাউন্টার, এবি কাউন্টার
এনকোডার ইনপুট	24 V, অপ্রতিসম
কাউন্টারের আকার	16/32-বিট
ইনপুট ফ্রিকোয়েন্সি	সর্বোচ্চ100 kHz
মূল্যায়ন
এবি কাউন্টার	4x
ইভেন্ট কাউন্টার	2x
আপ/ডাউন কাউন্টার	2x
সংকেত ফর্ম	বর্গাকার তরঙ্গ পালস
এনকোডার পাওয়ার সাপ্লাই	মডিউল-অভ্যন্তরীণ, সর্বোচ্চ।600 mA

ডিজিটাল আউটপুট

পরিমাণ	4 পর্যন্ত, সফ্টওয়্যার ব্যবহার করে ইনপুট বা আউটপুট হিসাবে কনফিগারেশন
বৈকল্পিক	ধাক্কা / টান / ধাক্কা-টান
নামমাত্র ভোল্টেজ	24 ভিডিসি
সুইচিং ভোল্টেজ	24 ভিডিসি -15% / +20%
নামমাত্র আউটপুট বর্তমান	0.1 ক
মোট নামমাত্র বর্তমান	0.4 ক
আউটপুট সার্কিট	সিঙ্ক এবং/অথবা উৎস
আউটপুট সুরক্ষা	ওভারকারেন্ট বা শর্ট সার্কিটের ক্ষেত্রে থার্মাল শাটডাউন, ইন্ডাকটিভ লোড স্যুইচ করার জন্য সমন্বিত সুরক্ষা
ডায়াগনস্টিক অবস্থা	আউটপুট পর্যবেক্ষণ
আউটপুট বন্ধ হয়ে গেলে লিকেজ কারেন্ট	সর্বোচ্চ25 µA
অবশিষ্ট ভোল্টেজ	<0.9 V 0.1 এ নামমাত্র কারেন্ট
পিক শর্ট সার্কিট কারেন্ট	<10 ক
ওভারলোড শাটডাউন বা শর্ট-সার্কিট শাটডাউনের ক্ষেত্রে সুইচ-অন করুন	প্রায়.10 ms (মডিউল তাপমাত্রার উপর নির্ভর করে)
সুইচিং বিলম্ব
0 → 1	<2 µs
1 → 0	<2 µs
সুইচিং ফ্রিকোয়েন্সি
প্রতিরোধক রাশি	সর্বোচ্চ125 kHz
ইন্ডাকটিভ লোড	"ইন্ডাকটিভ লোড স্যুইচ করা" বিভাগটি দেখুন।
ইন্ডাকটিভ লোড বন্ধ করার সময় ব্রেকিং ভোল্টেজ	সুইচিং ভোল্টেজ + 0.6 ভিডিসি
অতিরিক্ত ফাংশন	SSI পরম এনকোডার, লিনিয়ার মুভমেন্ট জেনারেটরের জন্য ঘড়ি

বৈদ্যুতিক সরন্জাম

বৈদ্যুতিক বিচ্ছিন্নতা	চ্যানেল বাস থেকে বিচ্ছিন্ন চ্যানেল চ্যানেল থেকে বিচ্ছিন্ন নয়

কার্যমান অবস্থা

মাউন্ট স্থিতিবিন্যাস
অনুভূমিক	হ্যাঁ
উল্লম্ব	হ্যাঁ
সমুদ্রপৃষ্ঠের উপরে ইনস্টলেশনের উচ্চতা
0 থেকে 2000 মি	কোন সীমাবদ্ধতা নেই
>2000 মি	প্রতি 100 মিটারে 0.5°C দ্বারা পরিবেষ্টিত তাপমাত্রা হ্রাস
EN 60529 প্রতি সুরক্ষা ডিগ্রী	IP20

পরিবেষ্টনকারী শর্ত

তাপমাত্রা
অপারেশন
অনুভূমিক মাউন্ট অভিযোজন	-25 থেকে 60 ডিগ্রি সেলসিয়াস
উল্লম্ব মাউন্ট অভিযোজন	-25 থেকে 50 ডিগ্রি সেলসিয়াস
ডিরেটিং	-
স্টোরেজ	-40 থেকে 85 ডিগ্রি সেলসিয়াস
পরিবহন	-40 থেকে 85 ডিগ্রি সেলসিয়াস
আপেক্ষিক আদ্রতা
অপারেশন	5 থেকে 95%, নন-কন্ডেন্সিং
স্টোরেজ	5 থেকে 95%, নন-কন্ডেন্সিং
পরিবহন	5 থেকে 95%, নন-কন্ডেন্সিং

যান্ত্রিক বৈশিষ্ট্য

বিঃদ্রঃ	আলাদাভাবে 1x টার্মিনাল ব্লক X20TB12 অর্ডার করুন। আলাদাভাবে 1x বাস মডিউল X20BM11 অর্ডার করুন।
পিচ	12.5+0.2মিমি
