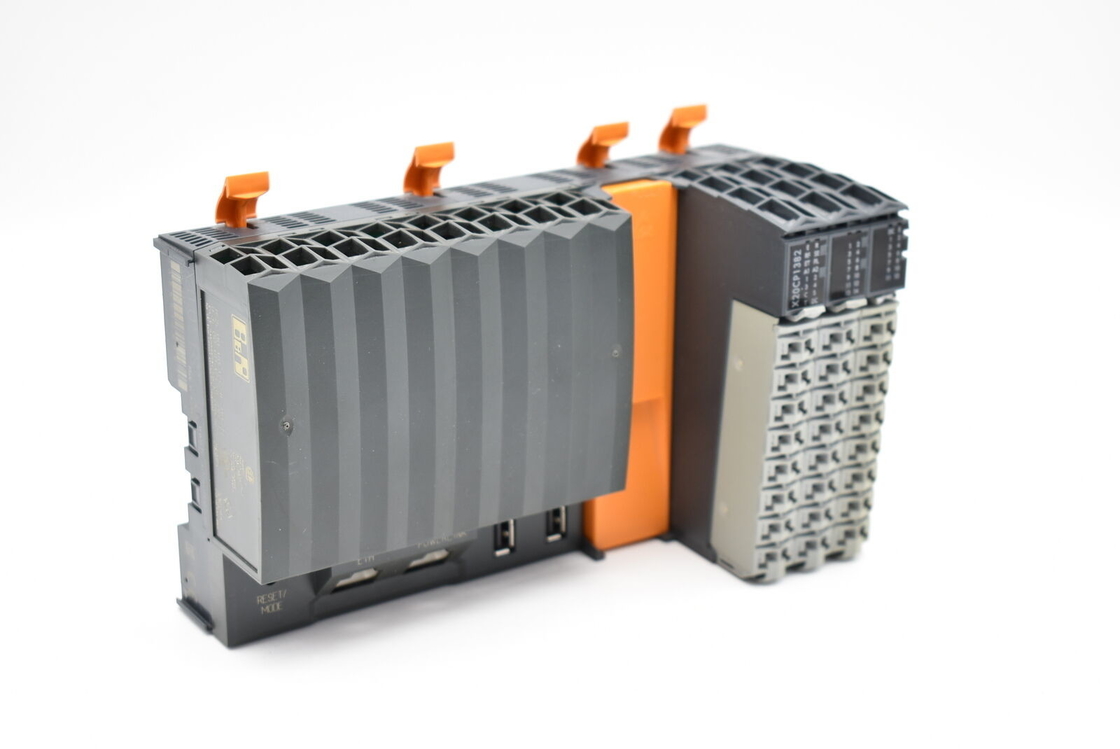

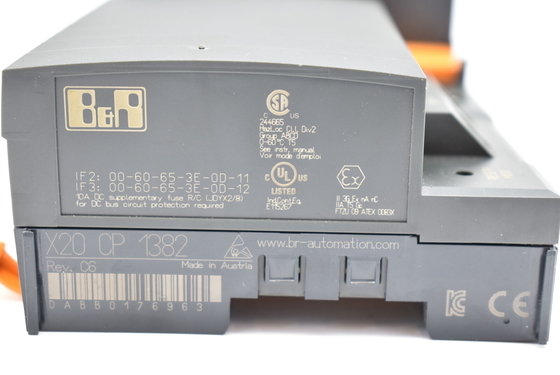

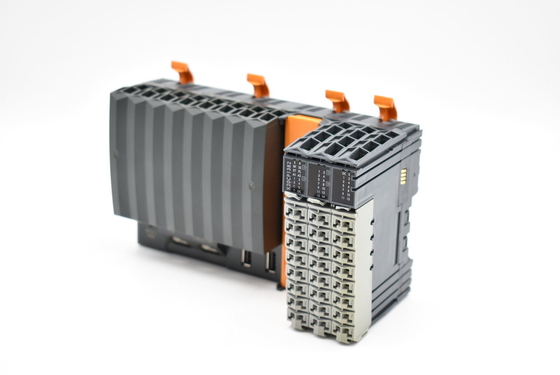

X20CP1382 ​​B&R X20 PLC সিস্টেম CPU মডিউল ইন্টেল x86 400 MHz সমন্বিত I/O প্রসেসরের সাথে সামঞ্জস্যপূর্ণ

X20CP1382 ​​B&R X20 PLC সিস্টেম CPU মডিউল ইন্টেল x86 400 MHz সমন্বিত I/O প্রসেসরের সাথে সামঞ্জস্যপূর্ণ

  • X20CP1382 ​​B&R X20 PLC সিস্টেম CPU মডিউল ইন্টেল x86 400 MHz সমন্বিত I/O প্রসেসরের সাথে সামঞ্জস্যপূর্ণ
  • X20CP1382 ​​B&R X20 PLC সিস্টেম CPU মডিউল ইন্টেল x86 400 MHz সমন্বিত I/O প্রসেসরের সাথে সামঞ্জস্যপূর্ণ
  • X20CP1382 ​​B&R X20 PLC সিস্টেম CPU মডিউল ইন্টেল x86 400 MHz সমন্বিত I/O প্রসেসরের সাথে সামঞ্জস্যপূর্ণ
X20CP1382 ​​B&R X20 PLC সিস্টেম CPU মডিউল ইন্টেল x86 400 MHz সমন্বিত I/O প্রসেসরের সাথে সামঞ্জস্যপূর্ণ
পণ্যের বিবরণ:
উৎপত্তি স্থল: অস্ট্রিয়া
পরিচিতিমুলক নাম: B&R
সাক্ষ্যদান: COC
মডেল নম্বার: X20CP1382
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1EA
মূল্য: USD
ডেলিভারি সময়: 3-5 দিন
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 10EA
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
পণ্যের নাম: B&R পণ্যের ধরণ: X20CP1382
পণ্যের ধরন: CPU মডিউল আইডি কোড: 0xDABB
ইনপুট ভোল্টেজ: 24 ভিডিসি -15% / +20% মাত্রা: 164*99*75 মিমি
ওজন: 310G ওয়ারেন্টি: 1 বছর
বিশেষভাবে তুলে ধরা:

B&R X20 PLC সিস্টেম CPU মডিউল

,

X20CP1382 ​​B&R X20 PLC

,

400 MHz B&R অটোমেশন Plc

X20CP1382 ​​B&R X20 PLC সিস্টেম CPU মডিউল ইন্টেল X86 400 MHz ইন্টিগ্রেটেড I/O প্রসেসরের সাথে সামঞ্জস্যপূর্ণ

উপাদান নম্বর:
X20CP1382
বর্ণনা:
  • ইন্টেল x86 400 MHz ইন্টিগ্রেটেড I/O প্রসেসরের সাথে সামঞ্জস্যপূর্ণ
  • ইথারনেট, পোল-প্রতিক্রিয়া চেইনিং এবং অনবোর্ড ইউএসবি সহ POWERLINK
  • মডুলার ইন্টারফেস সম্প্রসারণের জন্য 1 স্লট
  • 30টি ডিজিটাল ইনপুট/আউটপুট এবং 2টি অ্যানালগ ইনপুট ডিভাইসে ইন্টিগ্রেটেড
  • 2 জিবি অনবোর্ড ফ্ল্যাশ ড্রাইভ
  • 256 MB DDR3 SDRAM
  • পাখাবিহীন
  • কোন ব্যাটারি নেই
  • ব্যাক-আপ রিয়েল-টাইম ঘড়ি

X20 কমপ্যাক্ট CPU সিরিজটি 3টি সমন্বিত I/O মডিউল দ্বারা চিহ্নিত করা হয়েছে।ডিভাইস সজ্জিত করা হয়30টি ভিন্নডিজিটাল ইনপুট/আউটপুট এবং2 এনালগ ইনপুট.1 এনালগ ইনপুটPT1000 প্রতিরোধের তাপমাত্রা পরিমাপের জন্য ব্যবহার করা যেতে পারে।

X20CP1382 ​​একটি Intel x86 দিয়ে সজ্জিত400 MHzসামঞ্জস্যপূর্ণ প্রসেসর,256 এমবিRAM এবং2 জিবিঅন্তর্নির্মিত ফ্ল্যাশ ড্রাইভ।অবশিষ্ট ভেরিয়েবল সংরক্ষণের জন্য FRAM আছে32 কেবিউপলব্ধএকটি পাখাবিহীন এবং ব্যাটারি-মুক্ত নকশা রক্ষণাবেক্ষণ-মুক্ত অপারেশন নিশ্চিত করে।

CPU ইথারনেট দিয়ে সজ্জিত,2x ইউএসবিএবং একটি RS232 ইন্টারফেস।এছাড়াও, POWERLINK এবং CAN বাস সমন্বিত ইন্টারফেস হিসাবে উপলব্ধ।অতিরিক্ত ফিল্ডবাস সংযোগের প্রয়োজন হলে, CPU-কে মান X20 পণ্য পরিসর থেকে একটি ইন্টারফেস মডিউল দিয়ে আপগ্রেড করা যেতে পারে।



ছোট বিবরণ
ইন্টারফেস 1x RS232, 1x ইথারনেট, 1x POWERLINK, 2x USB, 1x X2X লিঙ্ক, 1x CAN বাস
সিস্টেম মডিউল সিপিইউ
সাধারণ জ্ঞাতব্য
B&R আইডি কোড 0xDABB
কুলিং পাখাবিহীন
স্থিতি সূচক CPU ফাংশন, ইথারনেট, POWERLINK, RS232, CAN বাস, CAN বাস টার্মিনেটিং প্রতিরোধক, CPU পাওয়ার সাপ্লাই, I/O পাওয়ার সাপ্লাই, I/O ফাংশন প্রতি চ্যানেল
কারণ নির্ণয়
আউটপুট ডিজিটাল আউটপুট: হ্যাঁ, LED স্থিতি নির্দেশক এবং সফ্টওয়্যার ব্যবহার করে (আউটপুট ত্রুটি স্থিতি)
CPU ফাংশন হ্যাঁ, LED স্থিতি সূচক ব্যবহার করে
বাস ডেটা স্থানান্তর করতে পারেন হ্যাঁ, LED স্থিতি সূচক ব্যবহার করে
RS232 ডেটা স্থানান্তর হ্যাঁ, LED স্থিতি সূচক ব্যবহার করে
ইনপুট অ্যানালগ ইনপুট: হ্যাঁ, LED স্থিতি নির্দেশক এবং সফ্টওয়্যার ব্যবহার করে
ইথারনেট হ্যাঁ, LED স্থিতি সূচক ব্যবহার করে
I/O পাওয়ার সাপ্লাই হ্যাঁ, LED স্থিতি সূচক ব্যবহার করে
POWERLINK হ্যাঁ, LED স্থিতি সূচক ব্যবহার করে
সরবরাহ ভোল্টেজ পর্যবেক্ষণ হ্যাঁ, LED স্থিতি সূচক ব্যবহার করে
তাপমাত্রা হ্যাঁ, সফটওয়্যার রেজিস্টার ব্যবহার করে
রোধ বন্ধ হ্যাঁ, LED স্থিতি সূচক ব্যবহার করে
সমর্থন
কন্ট্রোলার রিডানডেন্সি না
ACOPOS সমর্থন হ্যাঁ
প্রতিক্রিয়া-সক্ষম I/O চ্যানেল না
ভিজ্যুয়াল উপাদান সমর্থন হ্যাঁ
ইন্টারফেস মডিউল এবং ইউএসবি ছাড়া পাওয়ার খরচ 5.5 ওয়াট
X2X লিঙ্ক পাওয়ার সাপ্লাইয়ের জন্য পাওয়ার খরচ 0.8 ওয়াট
শক্তি খরচ
অভ্যন্তরীণ I/O 2.3 ওয়াট
অ্যাকচুয়েটর দ্বারা সৃষ্ট অতিরিক্ত শক্তি অপচয় (প্রতিরোধী) [W] -
সংকেত লাইনের প্রকার সমস্ত উচ্চ-গতির ডিজিটাল ইনপুট/আউটপুট, লাইনের দৈর্ঘ্য: সর্বোচ্চ।20 মি
সার্টিফিকেশন
সিই হ্যাঁ
ইউকেসিএ হ্যাঁ
ATEX জোন 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (X20 ব্যবহারকারীর ম্যানুয়াল দেখুন)
FTZÚ ​​09 ATEX 0083X
ইউএল cULus E115267
শিল্প নিয়ন্ত্রণ সরঞ্জাম
হ্যাজলোক cCSAus 244665
প্রক্রিয়া নিয়ন্ত্রণ সরঞ্জাম
বিপজ্জনক অবস্থানের জন্য
ক্লাস I, বিভাগ 2, গ্রুপ ABCD, T5
ডিএনভি তাপমাত্রা:খ(0 - 55°C)
আর্দ্রতা:খ(100 পর্যন্ত%)
কম্পন:খ(4 গ্রাম)
EMC:খ(সেতু এবং খোলা ডেক)
এলআর ENV1
কেআর হ্যাঁ
ABS হ্যাঁ
ইএসি হ্যাঁ
CPU এবং X2X লিঙ্ক পাওয়ার সাপ্লাই
ইনপুট ভোল্টেজ 24 ভিডিসি -15% / +20%
ইনপুট বর্তমান সর্বোচ্চ1 ক
ফিউজ সমন্বিত, প্রতিস্থাপন করা যাবে না
বিপরীত প্রান্তিকতা সুরক্ষা হ্যাঁ
X2X লিঙ্ক পাওয়ার সাপ্লাই আউটপুট
নামমাত্র আউটপুট শক্তি 2 ডব্লিউ
সমান্তরাল সংযোগ হ্যাঁ
অপ্রয়োজনীয় অপারেশন হ্যাঁ
ইনপুট I/O পাওয়ার সাপ্লাই
ইনপুট ভোল্টেজ 24 ভিডিসি -15% / +20%
ফিউজ প্রয়োজনীয় লাইন ফিউজ: সর্বোচ্চ।10 A, ধীরগতির ঘা
আউটপুট I/O পাওয়ার সাপ্লাই
নামমাত্র আউটপুট ভোল্টেজ 24 ভিডিসি
অনুমোদিত যোগাযোগ লোড 10 ক
নিয়ন্ত্রক
রিয়েল-টাইম ঘড়ি কমপক্ষে 300 ঘন্টা ধরে রাখা, টাইপ করুন।25°C এ 1000 ঘন্টা, 1s রেজোলিউশন, -18 থেকে 28 পিপিএম নির্ভুলতা 25°C এ
FPU হ্যাঁ
প্রসেসর
টাইপ Vx86EX
ঘড়ি ফ্রিকোয়েন্সি 400 MHz
L1 ক্যাশে
ডেটা কোড 16 কেবি
প্রোগ্রাম কোড 16 কেবি
L2 ক্যাশে 128 kB
ইন্টিগ্রেটেড I/O প্রসেসর পটভূমিতে I/O ডেটা পয়েন্ট প্রসেস করে
মডুলার ইন্টারফেস স্লট 1
অবশিষ্ট ভেরিয়েবল 32 kB FRAM, ধরে রাখা >10 বছর
সংক্ষিপ্ততম টাস্ক ক্লাস চক্র সময় 1 মি.সে
সাধারণ নির্দেশ চক্র সময় 0.0199 µs
স্ট্যান্ডার্ড মেমরি
র্যাম 256 MB DDR3 SDRAM
অ্যাপ্লিকেশন মেমরি
টাইপ 2 GB eMMC ফ্ল্যাশ মেমরি
তথ্য ধারণ 10 বছর
লেখার যোগ্য ডেটা পরিমাণ
গ্যারান্টিযুক্ত 40 টিবি
5 বছরের জন্য ফলাফল 21.9 জিবি/দিন
গ্যারান্টিযুক্ত মুছে ফেলা/লেখা চক্র 20,000
ত্রুটি-সংশোধন কোড (ECC) হ্যাঁ
ইন্টারফেস
ইন্টারফেস IF1
সংকেত আরএস২৩২
বৈকল্পিক 16-পিন টার্মিনাল ব্লক X20TB1F এর মাধ্যমে সংযোগ
সর্বোচ্চদূরত্ব 900 মি
স্থানান্তর হার সর্বোচ্চ115.2 kbit/s
ইন্টারফেস IF2
সংকেত ইথারনেট
বৈকল্পিক 1x RJ45 ঢালযুক্ত
লাইন দৈর্ঘ্য সর্বোচ্চ2টি স্টেশনের মধ্যে 100 মিটার (সেগমেন্টের দৈর্ঘ্য)
স্থানান্তর হার 10/100 Mbit/s
স্থানান্তর
পদার্থের স্তর 10BASE-T/100BASE-TX
অর্ধেক দ্বৈত হ্যাঁ
সম্পূর্ণ দ্বৈত হ্যাঁ
স্বয়ংক্রিয় আলোচনা হ্যাঁ
অটো-এমডিআই/এমডিআইএক্স হ্যাঁ
ইন্টারফেস IF3
ফিল্ডবাস POWERLINK পরিচালনা বা নিয়ন্ত্রিত নোড
টাইপ টাইপ 4
বৈকল্পিক 1x RJ45 ঢালযুক্ত
লাইন দৈর্ঘ্য সর্বোচ্চ2টি স্টেশনের মধ্যে 100 মিটার (সেগমেন্টের দৈর্ঘ্য)
স্থানান্তর হার 100 Mbit/s
স্থানান্তর
পদার্থের স্তর 100BASE-TX
অর্ধেক দ্বৈত হ্যাঁ
সম্পূর্ণ দ্বৈত পাওয়ারলিঙ্ক মোড: না / ইথারনেট মোড: হ্যাঁ
স্বয়ংক্রিয় আলোচনা হ্যাঁ
অটো-এমডিআই/এমডিআইএক্স হ্যাঁ
ইন্টারফেস IF4
টাইপ ইউএসবি 1.1/2.0
বৈকল্পিক এ ক্যাটাগরী
সর্বোচ্চআউটপুট বর্তমান 0.5 ক
ইন্টারফেস IF5
টাইপ ইউএসবি 1.1/2.0
বৈকল্পিক এ ক্যাটাগরী
সর্বোচ্চআউটপুট বর্তমান 0.1 ক
ইন্টারফেস IF6
ফিল্ডবাস X2X লিঙ্ক মাস্টার
ইন্টারফেস IF7
সংকেত বাস করতে পারেন
বৈকল্পিক 16-পিন টার্মিনাল ব্লক X20TB1F এর মাধ্যমে সংযোগ
সর্বোচ্চদূরত্ব 1000 মি
স্থানান্তর হার সর্বোচ্চ1 Mbit/s
রোধ বন্ধ মডিউলে ইন্টিগ্রেটেড
নিয়ন্ত্রক এসজেএ 1000
ডিজিটাল ইনপুট
পরিমাণ 14টি স্ট্যান্ডার্ড ইনপুট, 4টি উচ্চ-গতির ইনপুট এবং 4টি মিশ্র চ্যানেল, সফ্টওয়্যার ব্যবহার করে ইনপুট বা আউটপুট হিসাবে কনফিগারেশন
নামমাত্র ভোল্টেজ 24 ভিডিসি
ইনপুট ভোল্টেজ 24 ভিডিসি -15% / +20%
24 ভিডিসিতে ইনপুট কারেন্ট X1 - স্ট্যান্ডার্ড ইনপুট: টাইপ।3.5 mA
X2 - স্ট্যান্ডার্ড ইনপুট: টাইপ।2.68 mA
X2 - উচ্চ-গতির ইনপুট: টাইপ।3.5 mA
X3 - মিশ্র চ্যানেল: টাইপ।2.68 mA
ইনপুট সার্কিট ডুব
ইনপুট ফিল্টার
হার্ডওয়্যার স্ট্যান্ডার্ড ইনপুট এবং মিশ্র চ্যানেল: ≤200 μs
উচ্চ-গতির ইনপুট: ≤2 μs, যখন স্ট্যান্ডার্ড ইনপুট হিসাবে ব্যবহার করা হয়: ≤200 μs
সফটওয়্যার ডিফল্ট 1 ms, 0.1 ms বৃদ্ধিতে 0 থেকে 25 ms এর মধ্যে কনফিগারযোগ্য
সংযোগ টাইপ 1-তারের সংযোগ
ইনপুট প্রতিরোধের X1 - স্ট্যান্ডার্ড ইনপুট: 6.8 kΩ
X2 - স্ট্যান্ডার্ড ইনপুট: 8.9 kΩ
X2 - উচ্চ-গতির ইনপুট: 6.8 kΩ
X3 - মিশ্র চ্যানেল: 8.9 kΩ
অতিরিক্ত ফাংশন X2 - উচ্চ-গতির ডিজিটাল ইনপুট:
2x 250 kHz ইভেন্ট গণনা, 2x AB কাউন্টার, ABR ইনক্রিমেন্টাল এনকোডার, দিক/ফ্রিকোয়েন্সি, পিরিয়ড পরিমাপ, গেট পরিমাপ, ডিফারেনশিয়াল টাইম পরিমাপ, প্রান্ত কাউন্টার, প্রান্তের সময়
সুইচিং থ্রেশহোল্ড
কম <5 ভিডিসি
উচ্চ >15 ভিডিসি
এবি ইনক্রিমেন্টাল এনকোডার
পরিমাণ 2
এনকোডার ইনপুট 24 V, অপ্রতিসম
কাউন্টারের আকার 32-বিট
ইনপুট ফ্রিকোয়েন্সি সর্বোচ্চ100 kHz
মূল্যায়ন 4x
এনকোডার পাওয়ার সাপ্লাই মডিউল-অভ্যন্তরীণ, সর্বোচ্চ।300 mA
এনকোডার পাওয়ার সাপ্লাই এর ওভারলোড বৈশিষ্ট্য শর্ট-সার্কিট প্রমাণ, ওভারলোড-প্রমাণ
ABR ইনক্রিমেন্টাল এনকোডার
পরিমাণ 1
এনকোডার ইনপুট 24 V, অপ্রতিসম
কাউন্টারের আকার 32-বিট
ইনপুট ফ্রিকোয়েন্সি সর্বোচ্চ100 kHz
মূল্যায়ন 4x
এনকোডার পাওয়ার সাপ্লাই মডিউল-অভ্যন্তরীণ, সর্বোচ্চ।300 mA
এনকোডার পাওয়ার সাপ্লাই এর ওভারলোড বৈশিষ্ট্য শর্ট-সার্কিট প্রমাণ, ওভারলোড-প্রমাণ
ইভেন্ট কাউন্টার
পরিমাণ 2
সংকেত ফর্ম বর্গাকার তরঙ্গ পালস
মূল্যায়ন 1x
ইনপুট ফ্রিকোয়েন্সি সর্বোচ্চ250 kHz
কাউন্টার ফ্রিকোয়েন্সি 250 kHz
কাউন্টারের আকার 32-বিট
প্রান্ত সনাক্তকরণ / সময় পরিমাপ
সম্ভাব্য পরিমাপ সময়কাল পরিমাপ, গেট পরিমাপ, ডিফারেনশিয়াল সময় পরিমাপ, প্রান্ত কাউন্টার, প্রান্ত সময়
মডিউল প্রতি পরিমাপ প্রতিটি ফাংশন 2x পর্যন্ত
কাউন্টারের আকার 32-বিট
ইনপুট ফ্রিকোয়েন্সি সর্বোচ্চ10 kHz
টাইমস্ট্যাম্প 1 µs রেজোলিউশন
সংকেত ফর্ম বর্গাকার তরঙ্গ পালস
এনালগ ইনপুট
ইনপুট ±10 V বা 0 থেকে 20 mA / 4 থেকে 20 mA, বিভিন্ন টার্মিনাল সংযোগের মাধ্যমে
ইনপুট টাইপ ডিফারেনশিয়াল ইনপুট
ডিজিটাল কনভার্টার রেজোলিউশন
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ ±12-বিট
কারেন্ট 12-বিট
রূপান্তর সময় 1টি চ্যানেল সক্রিয়: 100 µs
2টি চ্যানেল সক্রিয়: 200 µs
আউটপুট ফরমেট
ডেটা টাইপ আইএনটি
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ INT 0x8001 - 0x7FFF / 1 LSB = 0x0008 = 2.441 mV
কারেন্ট INT 0x0000 - 0x7FFF / 1 LSB = 0x0008 = 4.883 μA
সংকেত পরিসরে ইনপুট প্রতিবন্ধকতা
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ 20 MΩ
কারেন্ট -
ভার
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ -
কারেন্ট <300 Ω
ইনপুট সুরক্ষা সরবরাহ ভোল্টেজ সঙ্গে তারের বিরুদ্ধে সুরক্ষা
অনুমতিযোগ্য ইনপুট সংকেত
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ সর্বোচ্চ±30 ভি
কারেন্ট সর্বোচ্চ±50 mA
ওভারলোডের সময় ডিজিটাল মানের আউটপুট কনফিগারযোগ্য
রূপান্তর পদ্ধতি SAR
ইনপুট ফিল্টার তৃতীয়-ক্রম লো-পাস ফিল্টার / কাটঅফ ফ্রিকোয়েন্সি 1 kHz
সর্বোচ্চত্রুটি
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ
লাভ করা 0.18% (Rev. <C0: 0.37%)
অফসেট 0.04% (Rev. <C0: 0.25%)
কারেন্ট
লাভ করা 0 থেকে 20 mA = 0.15% (Rev. <C0: 0.52%) / 4 থেকে 20 mA = 0.25%
অফসেট 0 থেকে 20 mA = 0.1% (Rev. <C0: 0.4%) / 4 থেকে 20 mA = 0.15%
সর্বোচ্চলাভ প্রবাহ
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ 0.017 %/°সে
কারেন্ট 0 থেকে 20 mA = 0.015 %/°C / 4 থেকে 20 mA = 0.023 %/°C
সর্বোচ্চঅফসেট প্রবাহ
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ 0.008 %/°সে
কারেন্ট 0 থেকে 20 mA = 0.008 %/°C / 4 থেকে 20 mA = 0.012 %/°C
সাধারণ-মোড প্রত্যাখ্যান
ডিসি 70 ডিবি
50 Hz 70 ডিবি
সাধারণ-মোড পরিসর ±12 ভি
চ্যানেলগুলির মধ্যে ক্রসস্টাল <-70 ডিবি
অরৈখিকতা
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ <0.025%
কারেন্ট <0.05%
প্রতিরোধের পরিমাপ তাপমাত্রা ইনপুট
পরিমাণ 1
ইনপুট 2-তারের সংযোগের জন্য ধ্রুবক বর্তমান সরবরাহ সহ প্রতিরোধের পরিমাপ
ডিজিটাল কনভার্টার রেজোলিউশন 13-বিট
রূপান্তর সময় শুধুমাত্র তাপমাত্রা ইনপুট সক্ষম: 200 µs
তাপমাত্রা এবং এনালগ ইনপুট সক্ষম: 400 µs
রূপান্তর পদ্ধতি SAR
আউটপুট ফরমেট প্রতিরোধ পরিমাপের জন্য INT বা UINT
সেন্সর
Pt1000 -200 থেকে 850 ডিগ্রি সেলসিয়াস
প্রতিরোধের পরিমাপ পরিসীমা 0.1 থেকে 4000 Ω
তাপমাত্রা সেন্সর রেজোলিউশন 1 LSB = 0x0005 = 0.16°C
প্রতিরোধের পরিমাপ রেজোলিউশন 1 LSB = 0x0005 = 0.49 Ω
ইনপুট ফিল্টার প্রথম অর্ডার লো-পাস ফিল্টার / কাটঅফ ফ্রিকোয়েন্সি 7 Hz
সেন্সর স্ট্যান্ডার্ড EN 60751
সাধারণ-মোড পরিসর 1 ভি
লিনিয়ারাইজেশন পদ্ধতি অভ্যন্তরীণ
পরিমাপ বর্তমান 1 mA
অনুমতিযোগ্য ইনপুট সংকেত স্বল্পমেয়াদী সর্বোচ্চ±30 ভি
সর্বোচ্চ25 ডিগ্রি সেলসিয়াসে ত্রুটি
লাভ করা 0.3% (Rev. <C0: 1.93%)
অফসেট 0.15% (Rev. <C0: 0.32%)
সর্বোচ্চলাভ প্রবাহ 0.023 %/°সে
সর্বোচ্চঅফসেট প্রবাহ 0.012%/°সে
অরৈখিকতা <0.05%
প্রতিরোধের পরিমাপের জন্য মানগুলির প্রমিত পরিসর 0.1 থেকে 4000.0 Ω
চ্যানেলগুলির মধ্যে ক্রসস্টাল <-70 ডিবি
সাধারণ-মোড প্রত্যাখ্যান
50 Hz >60 ডিবি
তাপমাত্রা সেন্সর স্বাভাবিককরণ
Pt1000 -200 থেকে 850 ডিগ্রি সেলসিয়াস
ডিজিটাল আউটপুট
পরিমাণ 4টি স্ট্যান্ডার্ড আউটপুট, 4টি উচ্চ-গতির আউটপুট এবং 4টি মিশ্র চ্যানেল, সফ্টওয়্যার ব্যবহার করে ইনপুট বা আউটপুট হিসাবে কনফিগারেশন
বৈকল্পিক স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: বর্তমান-সোর্সিং FET
উচ্চ-গতির আউটপুট: পুশ-টান
নামমাত্র ভোল্টেজ 24 ভিডিসি
সুইচিং ভোল্টেজ 24 ভিডিসি -15% / +20%
নামমাত্র আউটপুট বর্তমান স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: 0.5 A
উচ্চ-গতির আউটপুট: 0.2 A
মোট নামমাত্র বর্তমান স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: 4 A
উচ্চ-গতির আউটপুট: 0.8 A
সংযোগ টাইপ 1-তারের সংযোগ
আউটপুট সার্কিট স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: উত্স
উচ্চ-গতির আউটপুট: সিঙ্ক বা উৎস
আউটপুট সুরক্ষা ওভারকারেন্ট বা শর্ট সার্কিটের ক্ষেত্রে থার্মাল শাটডাউন (মান "শর্ট-সার্কিট পিক কারেন্ট" দেখুন)
ইন্ডাকটিভ লোড স্যুইচ করার জন্য অভ্যন্তরীণ ফ্রিহুইলিং ডায়োড ("ইন্ডাকটিভ লোড স্যুইচিং" বিভাগ দেখুন)
নাড়ি প্রস্থ মড্যুলেশন
সময়কাল 5 থেকে 65535 µs 200 kHz থেকে 15 Hz এর সাথে মিলে যায়
পালস সময়কাল 0 থেকে 100%, সর্বনিম্ন 2.5 µs
নাড়ি সময়কাল জন্য রেজোলিউশন কনফিগার করা ফ্রিকোয়েন্সির 0.1%
ডায়াগনস্টিক অবস্থা স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: 10 ms বিলম্বের সাথে আউটপুট পর্যবেক্ষণ
উচ্চ-গতির আউটপুট: 10 µs বিলম্বের সাথে আউটপুট পর্যবেক্ষণ
আউটপুট বন্ধ হয়ে গেলে লিকেজ কারেন্ট স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: 5 µA
উচ্চ-গতির আউটপুট: 25 µA
আরDS(চালু) 140 mΩ
অবশিষ্ট ভোল্টেজ স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: <0.1 V নামমাত্র বর্তমান 0.5 A
উচ্চ-গতির আউটপুট: <0.9 V নামমাত্র কারেন্ট 0.1 এ
পিক শর্ট সার্কিট কারেন্ট স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: <3 A
উচ্চ-গতির আউটপুট: <20 A
ওভারলোড শাটডাউন বা শর্ট-সার্কিট শাটডাউনের ক্ষেত্রে সুইচ-অন করুন স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: প্রায়।10 ms (মডিউল তাপমাত্রার উপর নির্ভর করে)
উচ্চ-গতির আউটপুট: কোন সুইচ-অন নেই
সুইচিং বিলম্ব
0 → 1 স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: <300 µs
উচ্চ-গতির আউটপুট: <3 µs
1 → 0 স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: <300 µs
উচ্চ-গতির আউটপুট: <3 µs
সুইচিং ফ্রিকোয়েন্সি
প্রতিরোধক রাশি স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: সর্বোচ্চ।500 Hz
উচ্চ-গতির আউটপুট: 50 kHz, সর্বোচ্চ।200 kHz (বিভাগ দেখুন "উচ্চ গতির ডিজিটাল আউটপুটগুলির জন্য ফ্রিকোয়েন্সি পরিবর্তন করা")
ইন্ডাকটিভ লোড "ইন্ডাকটিভ লোড স্যুইচ করা" বিভাগটি দেখুন।
ইন্ডাকটিভ লোড বন্ধ করার সময় ব্রেকিং ভোল্টেজ স্ট্যান্ডার্ড আউটপুট এবং মিশ্র চ্যানেল: প্রকার।45 ভিডিসি
বৈদ্যুতিক সরন্জাম
বৈদ্যুতিক বিচ্ছিন্নতা ইথারনেট (IF2), POWERLINK (IF3) এবং X2X (IF6) একে অপরের থেকে, অন্যান্য ইন্টারফেস থেকে এবং PLC থেকে বিচ্ছিন্ন
চ্যানেল বাস থেকে বিচ্ছিন্ন
চ্যানেল চ্যানেল বা পিএলসি থেকে বিচ্ছিন্ন নয়
কার্যমান অবস্থা
মাউন্ট স্থিতিবিন্যাস
অনুভূমিক হ্যাঁ
উল্লম্ব হ্যাঁ
সমুদ্রপৃষ্ঠের উপরে ইনস্টলেশনের উচ্চতা
0 থেকে 2000 মি কোন সীমাবদ্ধতা নেই
>2000 মি প্রতি 100 মিটারে 0.5°C দ্বারা পরিবেষ্টিত তাপমাত্রা হ্রাস
EN 60529 প্রতি সুরক্ষা ডিগ্রী IP20
পরিবেষ্টনকারী শর্ত
তাপমাত্রা
অপারেশন
অনুভূমিক মাউন্ট অভিযোজন -25 থেকে 60 ডিগ্রি সেলসিয়াস
উল্লম্ব মাউন্ট অভিযোজন -25 থেকে 50 ডিগ্রি সেলসিয়াস
ডিরেটিং "উচ্চ গতির ডিজিটাল আউটপুটগুলির জন্য সুইচিং ফ্রিকোয়েন্সি ডিরেটিং" বিভাগটি দেখুন।
স্টোরেজ -40 থেকে 85 ডিগ্রি সেলসিয়াস
পরিবহন -40 থেকে 85 ডিগ্রি সেলসিয়াস
আপেক্ষিক আদ্রতা
অপারেশন 5 থেকে 95%, নন-কন্ডেন্সিং
স্টোরেজ 5 থেকে 95%, নন-কন্ডেন্সিং
পরিবহন 5 থেকে 95%, নন-কন্ডেন্সিং
যান্ত্রিক বৈশিষ্ট্য
বিঃদ্রঃ X20 শেষ কভার প্লেট (ডান) ডেলিভারিতে অন্তর্ভুক্ত
3 X20 টার্মিনাল ব্লক (16-পিন) ডেলিভারিতে অন্তর্ভুক্ত
ইন্টারফেস মডিউল স্লট কভার বিতরণ অন্তর্ভুক্ত
মাত্রা
প্রস্থ 164 মিমি
উচ্চতা 99 মিমি
গভীরতা 75 মিমি
ওজন 310 গ্রাম

X20CP1382 ​​B&R X20 PLC সিস্টেম CPU মডিউল ইন্টেল x86 400 MHz সমন্বিত I/O প্রসেসরের সাথে সামঞ্জস্যপূর্ণ 0

ট্যাগ:

X20CP1584,

B&R X20 PLC সিস্টেম CPU,

X20CP1483

যোগাযোগের ঠিকানা
Joyoung International Trading Co.,Ltd

ব্যক্তি যোগাযোগ: Candy Wang

টেল: +8618059279924

আমাদের সরাসরি আপনার তদন্ত পাঠান (0 / 3000)

শ্রেষ্ঠ পণ্য
X20CP3484 B&amp;R X20 SYSTEM PLC CPU মডিউল Intel Celeron 266 অতিরিক্ত I/O প্রসেসরের সাথে পারফরম্যান্স

X20CP3484 B&R X20 SYSTEM PLC CPU মডিউল Intel Celeron 266 অতিরিক্ত I/O প্রসেসরের সাথে পারফরম্যান্স

ইন্টিগ্রেটেড I/O প্রসেসর সহ X20CP1483 B&amp;R X20 PLC সিস্টেম CPU

ইন্টিগ্রেটেড I/O প্রসেসর সহ X20CP1483 B&R X20 PLC সিস্টেম CPU

X20CP1584 B&amp;R অটোমেশন Plc 0.6 GHz CPU 256 MB DDR2 SDRAM X20 সিস্টেম মডিউল সহ

X20CP1584 B&R অটোমেশন Plc 0.6 GHz CPU 256 MB DDR2 SDRAM X20 সিস্টেম মডিউল সহ

অন্যান্য পণ্যসমূহ
একটি PROFIBUS DP V1 ইন্টারফেস সহ X20IF1063-1 B&R X20 Plc ইন্টারফেস মডিউল
একটি PROFIBUS DP V1 ইন্টারফেস সহ X20IF1063-1 B&R X20 Plc ইন্টারফেস মডিউল

পণ্যের নাম: B&R

পণ্যের ধরণ: X20IF1063-1

পণ্যের ধরন: ইন্টারফেস মডিউল

আইডি কোড: 0xA717
X20DS1119 X20 B&R অটোমেশন Plc মাল্টিফাংশন ডিজিটাল সিগন্যাল প্রসেসর মডিউল
X20DS1119 X20 B&R অটোমেশন Plc মাল্টিফাংশন ডিজিটাল সিগন্যাল প্রসেসর মডিউল

পণ্যের নাম: B&R

পণ্যের ধরণ: X20DS1119

পণ্যের ধরন: I/O মডিউল

আইডি কোড: 0xA067
X20DI9371 B&R X20 SYSTEM 12 ডিজিটাল ইনপুট মডিউল 24 ভিডিসি 1টি তারের সংযোগের জন্য
X20DI9371 B&R X20 SYSTEM 12 ডিজিটাল ইনপুট মডিউল 24 ভিডিসি 1টি তারের সংযোগের জন্য

পণ্যের নাম: B&R

পণ্যের ধরণ: X20DI9371

পণ্যের ধরন: I/O মডিউল

আইডি কোড: 0x1B95
X20DM9324 B&R অটোমেশন Plc X20 SYSTEM ডিজিটাল মিক্সড মডিউল 8টি ইনপুট এবং 4টি আউটপুট
X20DM9324 B&R অটোমেশন Plc X20 SYSTEM ডিজিটাল মিক্সড মডিউল 8টি ইনপুট এবং 4টি আউটপুট

পণ্যের নাম: B&R

পণ্যের ধরণ: X20DM9324

পণ্যের ধরন: I/O মডিউল

আইডি কোড: 0x20B9
X20DO2623 B&R X20 SYSTEM 2 ডিজিটাল SSR আউটপুট মডিউল
X20DO2623 B&R X20 SYSTEM 2 ডিজিটাল SSR আউটপুট মডিউল

পণ্যের নাম: B&R

পণ্যের ধরণ: X20DO2623

পণ্যের ধরন: I/O মডিউল

আইডি কোড: 0x267B
অনলাইন সংযোগ স্থাপন করুন
সাইট ম্যাপ
পণ্য
বাড়ি
গোপনীয়তা নীতি | চীন ভাল গুণ এবিবি মডিউল সরবরাহকারী.
© 2021 - 2025 nseautomation.com. All Rights Reserved.

ইউনিট 1602, শীর্ষ প্লাজা, নং 2 লুজিয়াং রোড, সিমিং জেলা, জিয়ামেন ফুজিয়ান চীন

sales17@htechplc.com

মোবাইল সাইট

আমাদের সম্পর্কে আরো জানতে চান ? শুধু আমাদের সাথে যোগাযোগ করুন
