Name: X20DS1119 X20 B&R অটোমেশন Plc মাল্টিফাংশন ডিজিটাল সিগন্যাল প্রসেসর মডিউল
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DS1119
Price: 4,690.00 USD
Availability: InStock

বাড়ি পণ্য B&R অটোমেশন Plc

X20DS1119 X20 B&R অটোমেশন Plc মাল্টিফাংশন ডিজিটাল সিগন্যাল প্রসেসর মডিউল

পণ্যের বিবরণ:

উৎপত্তি স্থল:	অস্ট্রিয়া
পরিচিতিমুলক নাম:	B&R
সাক্ষ্যদান:	CE
মডেল নম্বার:	X20DS1119

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1EA
মূল্য:	USD
প্যাকেজিং বিবরণ:	আসল
ডেলিভারি সময়:	3-5 কার্যদিবস
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	10EA

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

পণ্যের নাম:	B&R	পণ্যের ধরণ:	X20DS1119
পণ্যের ধরন:	I/O মডিউল	আইডি কোড:	0xA067
অভ্যন্তরীণ I/O:	1.5 ওয়াট	সার্টিফিকেশন:	সি.ই
নামমাত্র ভোল্টেজ:	24 ভিডিসি	ওয়ারেন্টি:	1 বছর
বিশেষভাবে তুলে ধরা:	X20DS1119 , X20DS1119 B&R অটোমেশন Plc , X20DS1119 b&r x20 plc

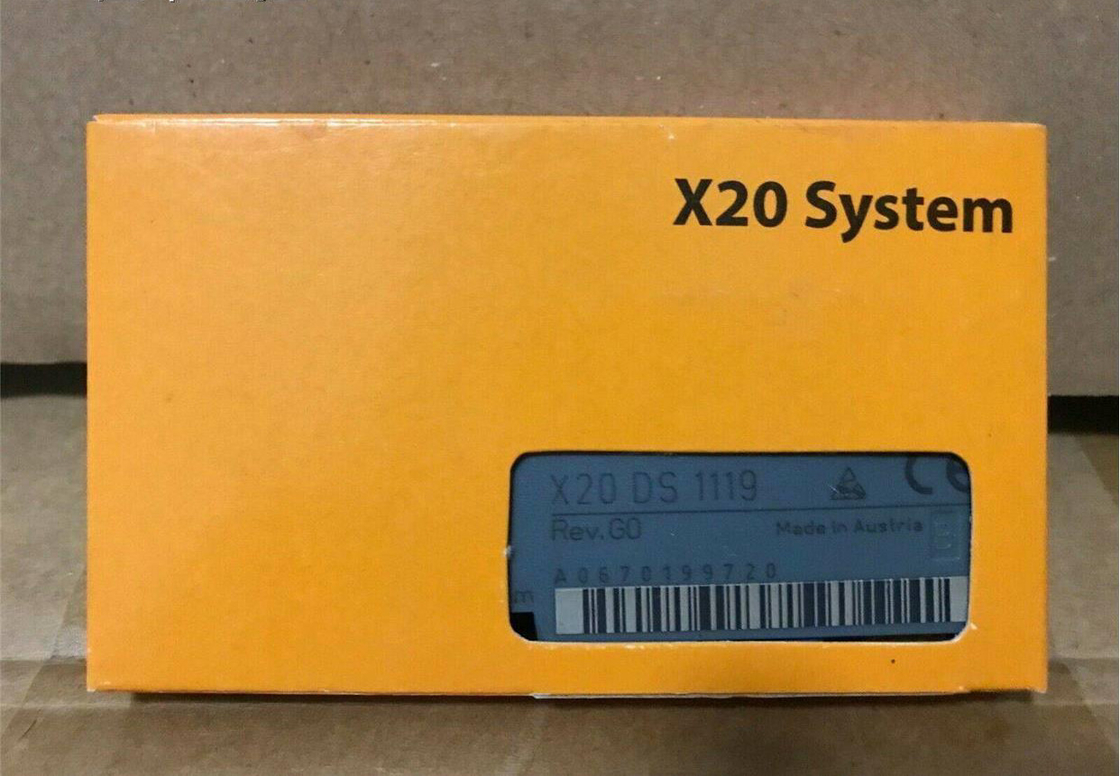

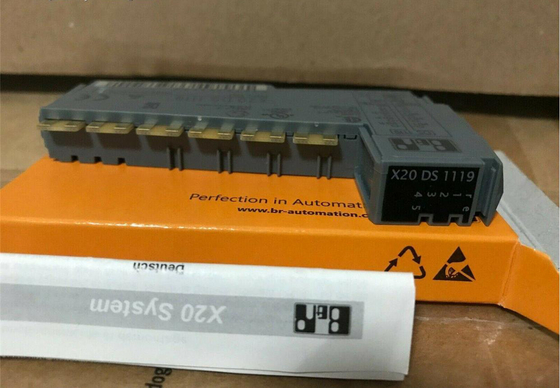

X20DS1119 X20 B&R অটোমেশন Plc মাল্টিফাংশন ডিজিটাল সিগন্যাল প্রসেসর মডিউল 0

উপাদান নম্বর:

X20DS1119

বর্ণনা:

3 ডিজিটাল 5 V চ্যানেল, ইনপুট বা আউটপুট হিসাবে কনফিগারযোগ্য
2 ডিজিটাল 24 V ইনপুট চ্যানেল
1টি সর্বজনীন কাউন্টার পেয়ার (2টি ইভেন্ট কাউন্টার, এবি কাউন্টার বা আপ/ডাউন কাউন্টার)
লিনিয়ার মোশন জেনারেটর (A/B, দিক/ফ্রিকোয়েন্সি) একটি রেফারেন্স পালস সহ
SSI পরম এনকোডার
নেটটাইম টাইমস্ট্যাম্প: ইনপুট ডেটা, লক্ষ্য অবস্থান, অবস্থান পরিবর্তন, প্রান্ত পরিবর্তন, পাল্টা পরিবর্তন

এই মডিউলটি একটি মাল্টিফাংশন ডিজিটাল সিগন্যাল প্রসেসর মডিউল।এটি ডিজিটাল সিগন্যাল প্রসেসিং বা ডিজিটাল সিগন্যাল জেনারেশনের সাথে জড়িত বিভিন্ন কাজের জন্য অত্যন্ত নমনীয়ভাবে ব্যবহার করা যেতে পারে।দুটি প্রাথমিক উদাহরণের অ্যাপ্লিকেশনগুলির মধ্যে স্পন্দন এবং দিকনির্দেশ সংকেত সহ স্টেপার আউটপুট স্তরগুলি নিয়ন্ত্রণ করা বা এনকোডার এমুলেশন হিসাবে ব্যবহার করা অন্তর্ভুক্ত।এই অ্যাপ্লিকেশনে, উদাহরণস্বরূপ, গতি অনুসরণ ফাংশন সহ ফ্রিকোয়েন্সি ইনভার্টার বা সার্ভো অক্ষ একটি বাস্তব বা ভার্চুয়াল মাস্টার অক্ষ অনুসরণ করতে পারে।

একটি অতিরিক্ত প্রধান বৈশিষ্ট্য হল মডিউলের সমন্বিত টাইমস্ট্যাম্প ফাংশন।এটি কাউন্টার র‌্যাম্প বক্ররেখাগুলিকে কার্যত স্বাধীনভাবে এনকোডার ইমুলেশনের সময় বাস চক্রের সময় থেকে তৈরি করার অনুমতি দেয়, উদাহরণস্বরূপ।শুধুমাত্র লক্ষ্য কাউন্টার মান এবং মুহূর্ত যখন এটি পৌঁছানো উচিত স্থানান্তর করা হয়।মডিউলটি স্বয়ংক্রিয়ভাবে উপযুক্ত সময়ে সংশ্লিষ্ট কাউন্টার মান তৈরি করে, সুনির্দিষ্টভাবে মাইক্রোসেকেন্ড রেজোলিউশনে এবং বাস ঘড়ি থেকে স্বাধীনভাবে।

ছোট বিবরণ

I/O মডিউল	ইনপুট বা আউটপুট হিসাবে কনফিগারযোগ্য 3 ডিজিটাল 5 V (প্রতিসম) চ্যানেল, 2 ডিজিটাল 24 V (অসমমিত) ইনপুট চ্যানেল, 1 সর্বজনীন কাউন্টার পেয়ার (2 ইভেন্ট কাউন্টার, AB কাউন্টার বা আপ/ডাউন কাউন্টার), লিনিয়ার মোশন জেনারেটর (A/B, দিক/ফ্রিকোয়েন্সি) 1 রেফারেন্স পালস সহ, SSI পরম এনকোডার, মাইক্রোসেকেন্ড রেজোলিউশন সহ ইনপুট প্রান্তের আপেক্ষিক বা পরম মুহূর্ত, সময়-ট্রিগার করা I/O, I/O ওভারস্যাম্পলিং

সাধারণ জ্ঞাতব্য

B&R আইডি কোড	0xA067
স্থিতি সূচক	চ্যানেল প্রতি I/O ফাংশন, অপারেটিং অবস্থা, মডিউল স্থিতি
কারণ নির্ণয়
মডিউল রান/ত্রুটি	হ্যাঁ, LED স্থিতি সূচক এবং সফ্টওয়্যার ব্যবহার করে
ইনপুট/আউটপুট	হ্যাঁ, LED স্থিতি সূচক ব্যবহার করে
শক্তি খরচ
বাস	০.০১ ওয়াট
অভ্যন্তরীণ I/O	1.5 ওয়াট
অ্যাকচুয়েটর দ্বারা সৃষ্ট অতিরিক্ত শক্তি অপচয় (প্রতিরোধী) [W]	-
সংকেত লাইনের প্রকার	সমস্ত সিগন্যাল লাইনের জন্য শিল্ডেড লাইন ব্যবহার করতে হবে।
সার্টিফিকেশন
সিই	হ্যাঁ
ইউকেসিএ	হ্যাঁ
ATEX	জোন 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 ব্যবহারকারীর ম্যানুয়াল দেখুন) FTZÚ 09 ATEX 0083X
ইউএল	cULus E115267 শিল্প নিয়ন্ত্রণ সরঞ্জাম
হ্যাজলোক	cCSAus 244665 প্রক্রিয়া নিয়ন্ত্রণ সরঞ্জাম বিপজ্জনক অবস্থানের জন্য ক্লাস I, বিভাগ 2, গ্রুপ ABCD, T5
ডিএনভি	তাপমাত্রা:খ(0 - 55°C) আর্দ্রতা:খ(100 পর্যন্ত%) কম্পন:খ(4 গ্রাম) EMC:খ(সেতু এবং খোলা ডেক)
এলআর	ENV1
কেআর	হ্যাঁ
ABS	হ্যাঁ
ইএসি	হ্যাঁ
কে.সি	হ্যাঁ

লিনিয়ার মোশন জেনারেটর

পরিমাণ	1
এনকোডার আউটপুট	5 V, প্রতিসম (A/B, দিক/ফ্রিকোয়েন্সি)
কাউন্টারের আকার	16/32-বিট

SSI পরম এনকোডার

পরিমাণ	1
কাউন্টারের আকার	এনকোডারের উপর নির্ভর করে 32-বিট পর্যন্ত
সর্বোচ্চস্থানান্তর হার	1 Mbit/s
এনকোডার সংকেত	5 V, প্রতিসম
এনকোডার পাওয়ার সাপ্লাই
5টি ভিডিসি	±5%, মডিউল-অভ্যন্তরীণ, সর্বোচ্চ।300 mA
24 ভিডিসি	মডিউল-অভ্যন্তরীণ, সর্বোচ্চ।300 mA

ডিজিটাল ইনপুট 5 ভিডিসি

পরিমাণ	3 পর্যন্ত, সফ্টওয়্যার ব্যবহার করে ইনপুট বা আউটপুট হিসাবে কনফিগারেশন
নামমাত্র ভোল্টেজ	5 ভিডিসি ডিফারেনশিয়াল সিগন্যাল, EiA RS485 স্ট্যান্ডার্ড
EN 61131-2 প্রতি ইনপুট বৈশিষ্ট্য	ধরন 1
ইনপুট ফ্রিকোয়েন্সি	600 kHz
কমন-মোড পরিসর	-7 V ≤ Vসেমি≤ +12 V
এনকোডার এবং বাসের মধ্যে অন্তরণ ভোল্টেজ	500 ভিeff
এনকোডার পাওয়ার সাপ্লাই এর ওভারলোড বৈশিষ্ট্য	শর্ট-সার্কিট প্রমাণ, ওভারলোড-প্রমাণ
ইনপুট ফিল্টার
হার্ডওয়্যার	≤200 ns
সফটওয়্যার	-
অতিরিক্ত ফাংশন	SSI পরম এনকোডার, সর্বজনীন কাউন্টার পেয়ার

ডিজিটাল ইনপুট 24 ভিডিসি

পরিমাণ	2
নামমাত্র ভোল্টেজ	24 ভিডিসি
EN 61131-2 প্রতি ইনপুট বৈশিষ্ট্য	ধরন 1
ইনপুট সার্কিট	ডুব
ইনপুট ভোল্টেজ	24 ভিডিসি -15% / +20%
ইনপুট ফিল্টার
হার্ডওয়্যার	≤2 µs
সফটওয়্যার	-
24 ভিডিসিতে ইনপুট কারেন্ট	প্রায়.3.4 mA
ইনপুট প্রতিরোধের	প্রায়.7.19 kΩ
ইনপুট ফ্রিকোয়েন্সি	100 kHz
সুইচিং থ্রেশহোল্ড
কম	<5 ভিডিসি
উচ্চ	>15 ভিডিসি
চ্যানেল এবং বাসের মধ্যে নিরোধক ভোল্টেজ	500 ভিeff
অতিরিক্ত ফাংশন	সর্বজনীন পাল্টা জোড়া জন্য কুঁচি ফাংশন

ইউনিভার্সাল পাল্টা জোড়া

পরিমাণ	1
অপারেটিং মোড	2x ইভেন্ট কাউন্টার, আপ/ডাউন কাউন্টার, এবি কাউন্টার
এনকোডার ইনপুট	5 V, প্রতিসম
কাউন্টারের আকার	16/32-বিট
ইনপুট ফ্রিকোয়েন্সি	সর্বোচ্চ600 kHz
মূল্যায়ন
এবি কাউন্টার	4x
ইভেন্ট কাউন্টার	2x
আপ/ডাউন কাউন্টার	2x
এনকোডার পাওয়ার সাপ্লাই
5টি ভিডিসি	±5%, মডিউল-অভ্যন্তরীণ, সর্বোচ্চ।300 mA
24 ভিডিসি	মডিউল-অভ্যন্তরীণ, সর্বোচ্চ।300 mA

ডিজিটাল আউটপুট 5 ভিডিসি

পরিমাণ	3 পর্যন্ত, সফ্টওয়্যার ব্যবহার করে ইনপুট বা আউটপুট হিসাবে কনফিগারেশন
টাইপ	5 ভিডিসি ডিফারেনশিয়াল সিগন্যাল, EiA RS485 স্ট্যান্ডার্ড
আউটপুট সার্কিট	সিঙ্ক এবং/অথবা উৎস
আউটপুট সুরক্ষা	শর্ট সার্কিট সুরক্ষা
বৈকল্পিক	পুশ/টান/পুশ-টান
নামমাত্র ভোল্টেজ	5টি ভিডিসি
আউটপুট বর্তমান	সর্বোচ্চ65 mA
ডায়াগনস্টিক অবস্থা	আউটপুট পাঠযোগ্য।
সুইচিং ফ্রিকোয়েন্সি	সর্বোচ্চ500 kHz
চ্যানেল এবং বাসের মধ্যে নিরোধক ভোল্টেজ	500 ভিeff
সুইচিং ভোল্টেজ	5 ভিডিসি ডিফারেনশিয়াল সিগন্যাল, EiA RS485 স্ট্যান্ডার্ড
অতিরিক্ত ফাংশন	SSI পরম এনকোডার, লিনিয়ার মোশন জেনারেটর

বৈদ্যুতিক সরন্জাম

বৈদ্যুতিক বিচ্ছিন্নতা	চ্যানেল বাস থেকে বিচ্ছিন্ন চ্যানেল চ্যানেল থেকে বিচ্ছিন্ন নয়

কার্যমান অবস্থা

মাউন্ট স্থিতিবিন্যাস
অনুভূমিক	হ্যাঁ
উল্লম্ব	হ্যাঁ
সমুদ্রপৃষ্ঠের উপরে ইনস্টলেশনের উচ্চতা
0 থেকে 2000 মি	কোন সীমাবদ্ধতা নেই
>2000 মি	প্রতি 100 মিটারে 0.5°C দ্বারা পরিবেষ্টিত তাপমাত্রা হ্রাস
EN 60529 প্রতি সুরক্ষা ডিগ্রী	IP20

পরিবেষ্টনকারী শর্ত

তাপমাত্রা
অপারেশন
অনুভূমিক মাউন্ট অভিযোজন	-25 থেকে 60 ডিগ্রি সেলসিয়াস
উল্লম্ব মাউন্ট স্থিতিবিন্যাস	-25 থেকে 50 ডিগ্রি সেলসিয়াস
ডিরেটিং	-
স্টোরেজ	-40 থেকে 85 ডিগ্রি সেলসিয়াস
পরিবহন	-40 থেকে 85 ডিগ্রি সেলসিয়াস
আপেক্ষিক আদ্রতা
অপারেশন	5 থেকে 95%, নন-কন্ডেন্সিং
স্টোরেজ	5 থেকে 95%, নন-কন্ডেন্সিং
পরিবহন	5 থেকে 95%, নন-কন্ডেন্সিং

যান্ত্রিক বৈশিষ্ট্য

বিঃদ্রঃ	আলাদাভাবে 1x টার্মিনাল ব্লক X20TB12 অর্ডার করুন। আলাদাভাবে 1x বাস মডিউল X20BM11 অর্ডার করুন।
পিচ	12.5+0.2মিমি
