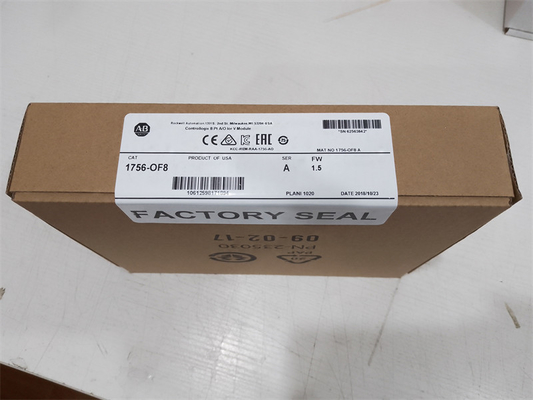

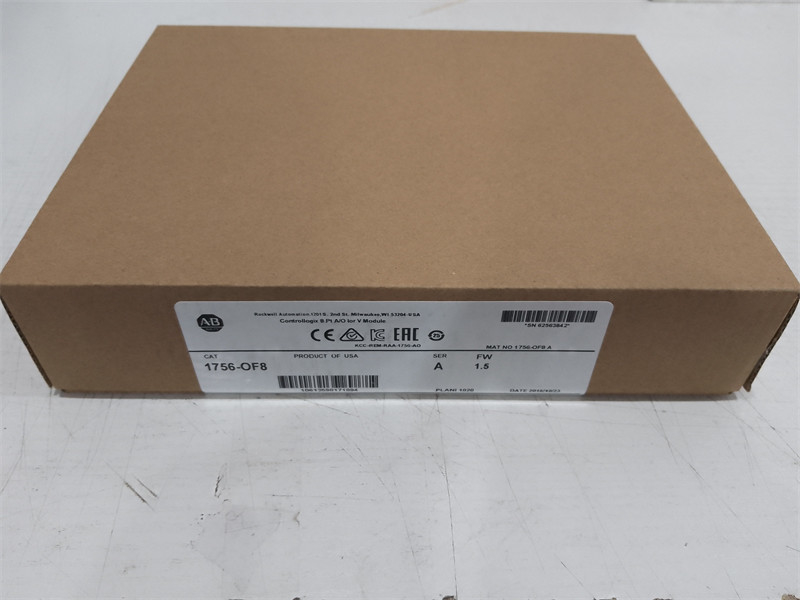

অ্যালেন-ব্র্যাডলি 1756-OF8 ControlLogix 8 Pt A/O I বা V মডিউল

অ্যালেন-ব্র্যাডলি 1756-OF8 ControlLogix 8 Pt A/OI বা V মডিউল

প্রযুক্তিগত বিবরণ
অ্যাট্রিবিউট 1756-OF8/A, 1756-OF8K/A 1756-OF8/B, 1756-OF8K/B
আউটপুট আট ভোল্টেজ বা কারেন্ট
আউটপুট পরিসীমা ± 10V
0...20 mA
রেজোলিউশন ভোল্টেজ: 10.5V - 320 μV/বিট জুড়ে 15 বিট
বর্তমান: 21 mA - 325 nA/বিট জুড়ে 16 বিট
বর্তমান ড্র @ 5.1V 150 mA 200 mA
বর্তমান ড্র @ 24V 210 mA 300 mA
মোট ব্যাকপ্লেন পাওয়ার 5.8 ওয়াট 8.22 ওয়াট
ভোল্টেজ এবং বর্তমান রেটিং ব্যাকপ্লেন: 5.1V DC, 150 mA সর্বোচ্চ;24V DC, 210 mA সর্বাধিক
আউটপুট ভোল্টেজ: -10...10V
আউটপুট বর্তমান: 0...20mA
ব্যাকপ্লেন: 5.1V DC, 200 mA সর্বোচ্চ;24V DC, 300 mA সর্বোচ্চ
আউটপুট ভোল্টেজ: -10...10V
আউটপুট বর্তমান: 0...20mA
শক্তি অপচয় 5.8 ওয়াট;0...750 ওহম লোড হয় 8.22...2 W;0...750 ওহম লোড
থার্মাল ডিসিপেশন 16.78 BTU/ঘন্টা 28.03 BTU/ঘন্টা
খোলা সার্কিট সনাক্তকরণ শুধুমাত্র বর্তমান আউটপুট (আউটপুট> 0.1 mA তে সেট করা আবশ্যক)
ওভারভোল্টেজ সুরক্ষা 24V ডিসি ± 24V ডিসি
শর্ট সার্কিট সুরক্ষা বৈদ্যুতিকভাবে বর্তমান 21 mA বা তার কম পর্যন্ত সীমাবদ্ধ
ড্রাইভ ক্ষমতা ভোল্টেজ: > 2000 Ω
বর্তমান: 0...750 Ω
নিষ্পত্তির সময় < 2 ms থেকে 95% রেজিস্টিভ লোড সহ চূড়ান্ত মানের
ক্যালিব্রেটেড নির্ভুলতা @ 25 °C (77 °F) 0...21 mA, -10.4...10.4V থেকে 0.05% রেঞ্জের চেয়ে ভাল
ক্রমাঙ্কন ব্যবধান 12 মাস সাধারণ N/A
অফসেট ড্রিফট 50 μV/ °C
100 nA/°C 20 μV/°C
80 nA/°C
তাপমাত্রা সহ প্রবাহ লাভ করুন, সর্বোচ্চ ভোল্টেজ: 25 ppm/°C, 520 μV/°C
বর্তমান: 50 ppm/°C, 1050 μA/°C ভোল্টেজ: 6 ppm/°C, 125 μV/°C
বর্তমান: 30 ppm/°C, 630 mA/°C
মডিউল ত্রুটি ভোল্টেজ: সীমার 0.15%
বর্তমান: সীমার 0.3% ভোল্টেজ: সীমার 0.1%
বর্তমান: পরিসরের 0.2%
মডিউল স্ক্যান সময়, মিনিমাম 12 এমএস ফ্লোটিং পয়েন্ট
8 ms পূর্ণসংখ্যা
ডেটা বিন্যাস পূর্ণসংখ্যা মোড (বামে ন্যায়সঙ্গত, 2 s পরিপূরক) IEEE 32-বিট ফ্লোটিং পয়েন্ট
মডিউল রূপান্তর পদ্ধতি R-Ladder DAC, কোনো অনুপস্থিত কোড ছাড়া একঘেয়েমি
আইসোলেশন ভোল্টেজ 250V (একটানা), রিইনফোর্সড ইনসুলেশন টাইপ, আউটপুট চ্যানেল
ব্যাকপ্লেন
পৃথক আউটপুট চ্যানেলের মধ্যে কোন বিচ্ছিন্নতা নেই
250V (একটানা), বেসিক(1) ইনসুলেশন টাইপ, আউটপুট চ্যানেল থেকে
ব্যাকপ্লেন
পৃথক আউটপুট চ্যানেলের মধ্যে কোন বিচ্ছিন্নতা নেই
(1) সিরিজ A মডিউলগুলি UL508 পরিভাষার উপর ভিত্তি করে রিইনফোর্সড ইনসুলেশনের জন্য নির্দিষ্ট করা হয়েছিল।সিরিজ B মডিউলগুলি সিরিজ A মডিউলগুলির মতো একই ডাইলেকট্রিক শক্তি ভোল্টেজের জন্য টাইপ-পরীক্ষিত হয় তবে ব্যবহার করে
IEC 61010-1, বেসিক ইনসুলেশনের উপর ভিত্তি করে আপডেট করা পরিভাষা।
মডিউল কীিং ইলেকট্রনিক, সফ্টওয়্যার কনফিগারযোগ্য
অপসারণযোগ্য টার্মিনাল ব্লক 1756-TBNH
1756-টিবিএসএইচ
RTB কীিং ব্যবহারকারী-সংজ্ঞায়িত যান্ত্রিক
স্লট প্রস্থ 1
তারের আকার
1756-টিবিএনএইচ
একক তারের সংযোগ: 0.33...2.1 মিমি 2 (22...14 AWG) কঠিন বা আটকে থাকা তামার তার, 105 °C (221 °F) বা তার বেশি রেট করা হয়েছে, 1.2 মিমি (3/64 ইঞ্চি)
নিরোধক সর্বোচ্চকোনো টার্মিনালে একাধিক কন্ডাক্টর তারে লাগাবেন না।
ডাবল তারের সংযোগ: 0.33...1.3 মিমি 2 (22...16 AWG) কঠিন বা আটকে থাকা তামার তার, 105 °C (221 °F) বা তার বেশি রেট করা হয়েছে, 1.2 মিমি (3/64 ইঞ্চি)
নিরোধক সর্বোচ্চকোনো টার্মিনালে দুইটির বেশি কন্ডাক্টর তারে লাগাবেন না
1756-টিবিএসএইচ
একক তারের সংযোগ, 0.33...2.1 মিমি 2 (22...14 AWG) কঠিন, বা স্ট্রেন্ডেড শিল্ডেড কপার তার 105 °C (221 °F), বা তার বেশি, 1.2 মিমি রেটিং
(3/64 ইঞ্চি) অন্তরণ সর্বাধিক।কোন টার্মিনালে একাধিক কন্ডাক্টর তারের করবেন না
টার্মিনাল ব্লক টর্ক স্পেক্স 1756-TBNH: 1.36 N•m (12 lb•in)
তারের বিভাগ (2)
(2) কন্ডাক্টর রাউটিং পরিকল্পনা করার জন্য এই কন্ডাক্টর বিভাগের তথ্য ব্যবহার করুন।ইন্ডাস্ট্রিয়াল অটোমেশন ওয়্যারিং এবং গ্রাউন্ডিং নির্দেশিকা, প্রকাশনা 1770-4.1 দেখুন।
1 - সিগন্যাল পোর্টে
ঘেরের ধরন নেই (ওপেন-স্টাইল)
তাপমাত্রা কোড T4
