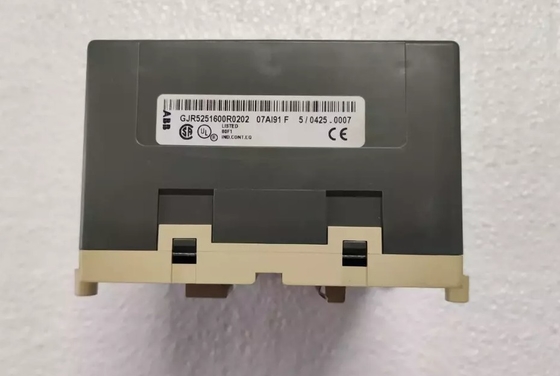

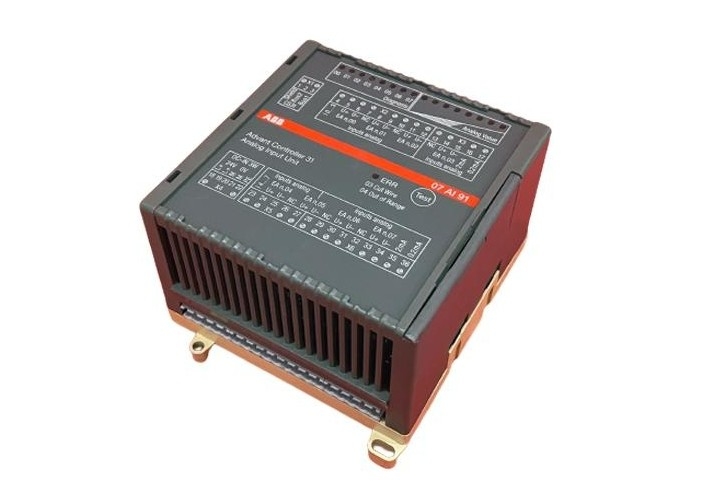

ABB 07AI91 GJR5251600R0202 এনালগ আই/ও মডিউল নিয়ামক ইনপুট ইউনিট

ABB 07AI91 GJR5251600R0202 এনালগ আই/ও মডিউল নিয়ামক ইনপুট ইউনিট

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

উদ্দেশ্য অ্যানালগ ইনপুট মডিউল 07 AI 91 সিএস 31 সিস্টেম বাসে একটি রিমোট মডিউল হিসাবে ব্যবহৃত হয়। এটিতে নিম্নলিখিত বৈশিষ্ট্যগুলির সাথে 8 টি অ্যানালগ ইনপুট চ্যানেল রয়েছেঃনিম্নলিখিত তাপমাত্রা বা ভোল্টেজ সেন্সর সংযোগের জন্য চ্যানেলগুলি জোড়া জোড়ায় কনফিগার করা যেতে পারে: ± 10 V / ± 5 V / ± 500 mV / ± 50 mV 4...20 mA (বাহ্যিক 250 Ω প্রতিরোধক সহ) Pt100 / Pt1000 রৈখিকীকরণের সাথে। রৈখিকীকরণের সাথে J, K এবং S ধরনের থার্মোকপল।শুধুমাত্র বৈদ্যুতিকভাবে বিচ্ছিন্ন সেন্সর ব্যবহার করা যেতে পারে. ± 5 ভোল্টের পরিসীমাটি একটি অতিরিক্ত বাহ্যিক 250 Ω প্রতিরোধক সহ 0..20 এমএ পরিমাপের জন্যও ব্যবহার করা যেতে পারে।

ইনপুট চ্যানেলের কনফিগারেশন এবং মডিউল ঠিকানা সেটিং ডিআইএল সুইচগুলির সাথে সম্পন্ন হয়। 07 AI 91 শব্দ ইনপুট পরিসরে একটি মডিউল ঠিকানা (গ্রুপ নম্বর) ব্যবহার করে।8 টি চ্যানেলের প্রতিটি 16 বিট ব্যবহার করে. ইউনিটটি 24 ভি ডিসি দিয়ে চালিত হয়। সিএস 31 সিস্টেম বাস সংযোগটি ইউনিটের বাকি অংশ থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন।মডিউলটি বিভিন্ন ধরনের ডায়গনিস্টিক ফাংশন প্রদান করে (দেখুন অধ্যায় "ডায়গনিস্টিক এবং প্রদর্শন"). ডায়াগনস্টিক ফাংশন সব চ্যানেলের জন্য একটি স্ব-ক্যালিব্রেশন সঞ্চালন।

এই ইউনিট রেফারেন্স 07AI91 - GJR5251600R0202 এবং ব্র্যান্ড ABB AC31 পরিসরের অংশ। 07 AI 91 শব্দ ইনপুট পরিসরে একটি মডিউল ঠিকানা (গ্রুপ নম্বর) ব্যবহার করে। 8 টি চ্যানেলের প্রতিটি 16 বিট ব্যবহার করে।ইউনিট 24 ভোল্ট ডিসি দিয়ে চালিত হয়. সিএস৩১ সিস্টেম বাস সংযোগটি বিদ্যুৎ দ্বারা ইউনিটের বাকি অংশ থেকে বিচ্ছিন্ন। মডিউলটি বেশ কয়েকটি ডায়াগনস্টিক ফাংশন সরবরাহ করে।ডায়াগনস্টিক ফাংশন সব চ্যানেলের জন্য একটি স্ব calibration সঞ্চালন. AC800M সিরিজ মডিউল, শিল্প রোবট খুচরা যন্ত্রাংশ DSQC সিরিজ, বেইলি INFI 90,800xA, মাস্টার সফটওয়্যার সঙ্গে অ্যাডভ্যান্ট OCS, MOD 300 সফটওয়্যার সঙ্গে অ্যাডভ্যান্ট OCS,ফ্রিল্যান্স - প্রক্রিয়া শিল্পের জন্য বিতরণকৃত নিয়ন্ত্রণ ব্যবস্থা সিম্ফনি মেলোডি, স্যাট ওসিএস, সিম্ফনি ডিসিআই সিস্টেম ছয়, হারমনি / ইনফি 90, সুরক্ষা সিস্টেম ইত্যাদি

সমস্ত অ্যানালগ ইনপুট মডিউল একটি অভ্যন্তরীণ অ্যানালগ-ডিজিটাল রূপান্তর সম্পাদন করে। রূপান্তর করার পরে, রেজোলিউশনের উপর নির্ভর করে অ্যানালগ মানটি 8 বা 12 বিট দিয়ে প্রতিনিধিত্ব করা হয়।এই প্রাসঙ্গিক বিট (অ্যানালগ তথ্য ধারণকারী বিট) প্রক্রিয়াকরণ এবং সঞ্চয় করার জন্যসমস্ত অ্যানালগ আউটপুট মডিউল একটি অভ্যন্তরীণ ডিজিটাল-অ্যানালগ রূপান্তর সম্পাদন করে।রূপান্তরের আগে ডিজিটাল মান (৮ বা ১২টি প্রাসঙ্গিক বিট নিয়ে গঠিত) ১৬ বিট ওয়ার্ডে সংরক্ষণ করা হয়.

ডেটাশিট লিঙ্ক:

ABB 07AI91 GJR5251600R0202.pdf
