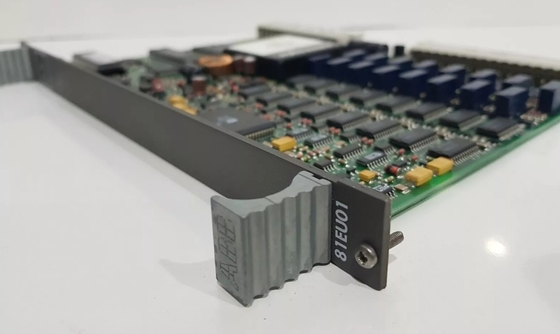

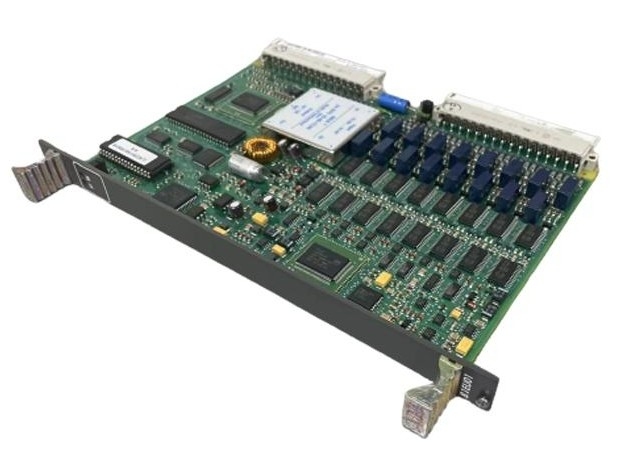

ABB 81EU01 GJR2391500R1210 Procontrol P14 ইউনিভার্সাল ইনপুট মডিউল

ABB 81EU01 GJR2391500R1210 Procontrol P14 ইউনিভার্সাল ইনপুট মডিউল

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

81EU01 GJR2391500R1210 হল ABB থেকে 81EU01 নামে পরিচিত একটি ইনপুট ডিভাইস। এটি বাইনারি এবং অ্যানালগ সংকেত উভয়ই পরিচালনা করার জন্য ডিজাইন করা হয়েছে। মডিউলের হার্ডওয়্যার এবং সফ্টওয়্যার ফাংশনগুলি পর্যবেক্ষণ করা হয়।চিত্র 1 ডায়াগনস্টিক বার্তা এবং ঘোষণা এবং পর্যবেক্ষণ ধারণা দেখায়. সমস্ত বার্তা যথাক্রমে SST লাইন বা মডিউল সামনে ST বাতি মাধ্যমে ঘোষণা করা হয়. যখন একটি মডিউল এর SSG লাইন সক্রিয় করা হয়,এটি রিডান্ডান্সি কন্ট্রোল মডিউল 88TR01 দ্বারা মডিউল ব্যাঘাত হিসাবে ব্যাখ্যা করা হয় এবং মডিউল এর সামনের প্যানেলের SG ল্যাম্প দ্বারা নির্দেশিত হয়শিল্প নিয়ন্ত্রণ ব্যবস্থায় একীভূত করার জন্য ডিজাইন করা, এই ABB ইনপুট মডিউল সঠিক তথ্য সংগ্রহ এবং প্রক্রিয়াকরণের ক্ষমতা প্রদান করে,বিভিন্ন উত্পাদন পরিবেশে নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করা.

ABB 81EU01 GJR2391500R1210 ইউনিভার্সাল ইনপুট মডিউল ABB Procontrol P14 সিস্টেমের অংশ। এটি বাইনারি এবং এনালগ ট্রান্সমিটার উভয় থেকে ইনপুট পরিচালনা করার জন্য ডিজাইন করা হয়েছে,শিল্প নিয়ন্ত্রণ ব্যবস্থার মধ্যে বহুমুখী কার্যকারিতা প্রদান. ৮১ইউইও১ ইউনিভার্সাল ইনপুট মডিউল বাইনারি (ডিজিটাল) এবং অ্যানালগ ট্রান্সমিটার উভয় থেকে ইনপুট গ্রহণ করতে সক্ষম, যা এটিকে বিভিন্ন ধরণের সংকেতের জন্য একটি বহুমুখী মডিউল করে তোলে।এটি সাধারণত বিভিন্ন সেন্সর এবং যন্ত্রের সাথে ইন্টারফেস করার জন্য প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়৮১ইউ০১ মডিউলটি সাধারণত বিদ্যুৎ উৎপাদন, তেল ও গ্যাস, রাসায়নিক প্রক্রিয়াকরণ এবং উত্পাদন শিল্পে ব্যবহৃত হয়।যেখানে প্রসেস কন্ট্রোল এবং অটোমেশনের জন্য প্রোকন্ট্রোল পি১৪ সিস্টেম স্থাপন করা হয়েছে.

ABB 81EU01 একটি সর্বজনীন ইনপুট মডিউল যা ABB PROCONTROL P সিস্টেমের মধ্যে ব্যবহৃত হয়। এটি বিভিন্ন সেন্সর এবং নিয়ন্ত্রণ সিস্টেমের মধ্যে একটি ইন্টারফেস হিসাবে কাজ করে, ইনপুট সংকেত সংগ্রহ এবং প্রক্রিয়া করে।81EU01 এর মূল বৈশিষ্ট্য হল এটি বিভিন্ন ধরণের সেন্সর পরিচালনা করতে সক্ষম. মডিউলটি 16 টি স্বাধীন কার্যকরী ইউনিট নিয়ে গঠিত। প্রতিটি ইউনিট একটি নির্দিষ্ট ধরণের সেন্সর ইনপুট গ্রহণ করতে কনফিগার করা যেতে পারে,বিভিন্ন সেন্সরকে সিস্টেমে সংযুক্ত করার জন্য বহুমুখিতা প্রদান করে.

এটিতে 16 টি ফাংশন ইউনিট রয়েছে। প্রতিটি ফাংশন ইউনিট যে কোনও ধরণের ইনপুট মোডের জন্য ব্যবহার করা যেতে পারে। যে কোনও সংমিশ্রণ সম্ভব।প্যারামিটার বরাদ্দ এবং সেটিং কনফিগারেশন তালিকা মাধ্যমে সহজেই প্রোগ্রাম করা হয়. প্রোগ্রাম করা মানগুলি একটি EEPROM এ সংরক্ষণ করা হয় যাতে বিদ্যুৎ বিপর্যয়ের ক্ষেত্রে তারা হারিয়ে না যায়। তারা যে কোনও সময় পরিবর্তন করা যেতে পারে।মডিউল স্টেশন বাস মাধ্যমে টেলিগ্রাম ইনপুট সংকেত এবং / অথবা রূপান্তরিত ইনপুট সংকেত PROCONTROL বাস সিস্টেম প্রেরণ করেপ্রেরণের আগে টেলিগ্রামগুলি পরীক্ষা করা হয় এবং প্যারিটি বিট সরবরাহ করা হয়। এটি নিশ্চিত করে যে গ্রহণকারী মডিউল ত্রুটি মুক্ত সংক্রমণ পরীক্ষা করতে পারে।মডিউল স্টেশন বাসের মাধ্যমে প্রাপ্ত টেলিগ্রাম চেক করেউদাহরণস্বরূপ, ত্রুটিমুক্ত ট্রান্সমিশনের জন্য তাদের প্যারিটি বিট দ্বারা সংশোধনমূলক গণনার জন্য।
