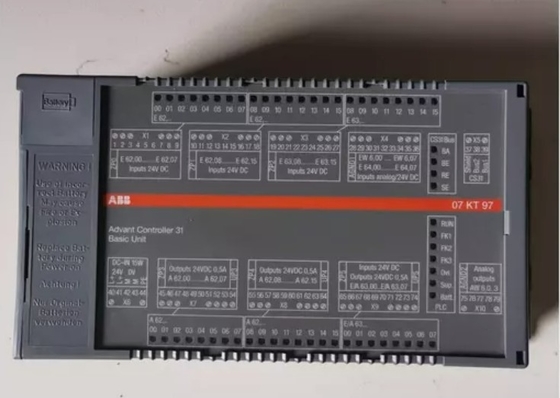

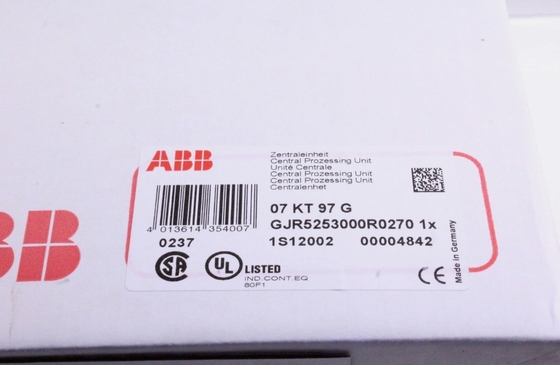

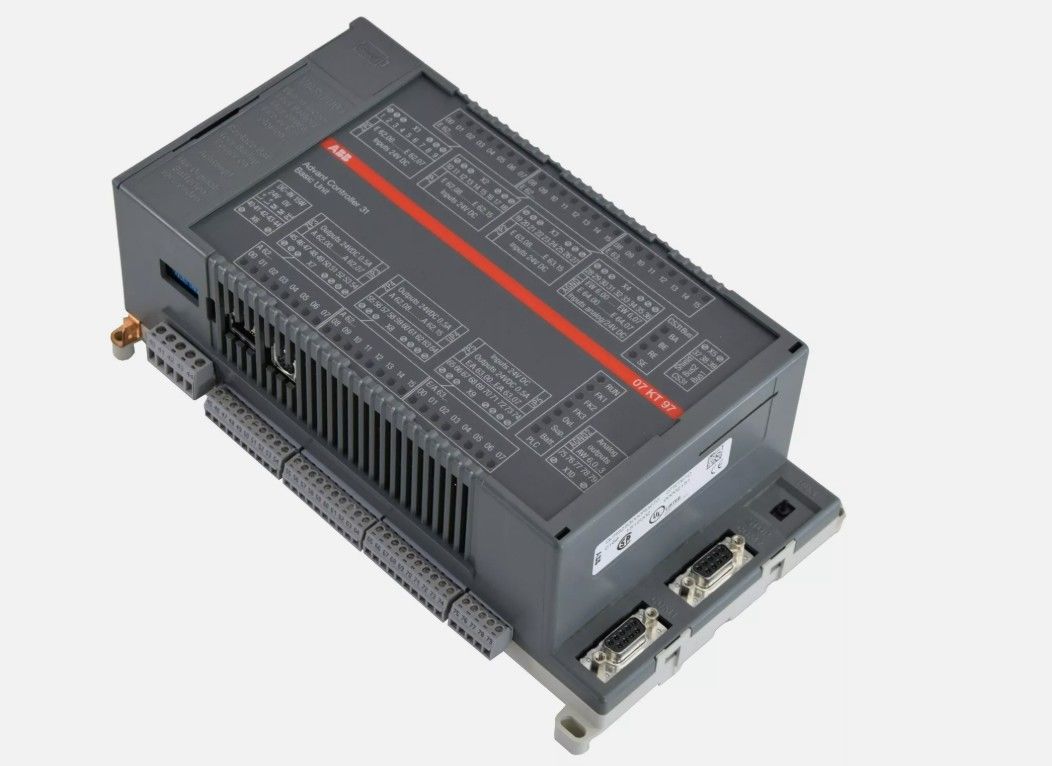

07KT97 GJR5253000R0270 ABB কেন্দ্রীয় প্রসেসিং ইউনিট পিএলসি সিস্টেম

07KT97 GJR5253000R0270 ABB কেন্দ্রীয় প্রসেসিং ইউনিট পিএলসি সিস্টেম

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

বেসিক ইউনিট 07 KT 97 R200 হল সমস্ত অ্যাপ্লিকেশনের জন্য স্ট্যান্ডার্ড ডিভাইস। উপরন্তু, হ্রাস কর্মক্ষমতা সঙ্গে বেসিক ইউনিট আছে (যেমন07 KT 95 বা 07 KT 96) পাশাপাশি বর্ধিত পারফরম্যান্সের সাথে.g. 07 KT 97 R260 ARCNET সংযোগের সাথে, 07 KT 97 R0220 PROFIBUS সংযোগের সাথে এবং 07 KT 97 R0262 উভয় ARCNET এবং PROFIBUS সংযোগের সাথে) একটি তুলনামূলক টেবিল পৃষ্ঠা 3 এ দেওয়া হয়।এই নথিতে বেসিক ইউনিট 07 KT 97 R200 বর্ণনা করা হয়েছে এবং তারপর অন্যান্য ডিভাইসের ডেটা শীট যোগ করা হয়েছে যা শুধুমাত্র পার্থক্য দেখায়.

ডিফারেনশিয়াল ইনপুটগুলি খুব দরকারী, যদি অ্যানালগ সেন্সরগুলি ব্যবহার করা হয় যা দূরবর্তীভাবে বিচ্ছিন্ন নয় (উদাহরণস্বরূপ, বিয়োগ টার্মিনালটি দূরবর্তীভাবে গ্রাউন্ড করা হয়) ।যেহেতু গ্রাউন্ডিং সম্ভাব্য AGND1 সঙ্গে ঠিক একই নয়, এটি পরিমাপ ত্রুটিগুলি ক্ষতিপূরণ করার জন্য দ্বিপাক্ষিক পরিমাপ করা উচিত। অতিরিক্তভাবে, একক মেরু কনফিগারেশনের ক্ষেত্রে, এজিএনডি 1 সরাসরি দূরবর্তী পৃথিবীর সম্ভাবনার সাথে সংযুক্ত হবে।এটি অগ্রহণযোগ্য (এবং সম্ভাব্য বিপজ্জনক) গ্রাউন্ডিং লুপ সৃষ্টি করবে.

ডিফারেনশিয়াল ইনপুট ব্যবহার করে সমস্ত কনফিগারেশনে দুটি সংলগ্ন অ্যানালগ ইনপুট একসাথে রয়েছে (যেমন EW 6,00 এবং EW 6,01) । পরিমাপ মান বিয়োগ দ্বারা গণনা করা হয়।নিম্নতম ঠিকানাযুক্ত চ্যানেলের মান উচ্চতর ঠিকানাযুক্ত চ্যানেলের মান থেকে বিয়োগ করা হয়.

যদি টার্মিনালগুলি ডিজিটাল আউটপুট হিসাবে ব্যবহৃত হয়, তাহলে আউটপুট সংকেত "1" পুনরায় পাঠযোগ্য ইনপুট দ্বারা পৃথকভাবে পর্যবেক্ষণ করা হয়। যদি আউটপুট অবস্থা ভুল হয়,সংশ্লিষ্ট আউটপুট গ্রুপের জন্য একটি সাধারণ ত্রুটি বার্তা উৎপন্ন হয়. ত্রুটিটি লাল LED Ovl দ্বারা প্রদর্শিত হয় এবং PLC এর ত্রুটি পতাকা দ্বারা। ত্রুটিটি ওভারলোড, শর্ট সার্কিট বা অনুপস্থিত সরবরাহ ভোল্টেজ UP5/ZP5 দ্বারা সৃষ্ট হতে পারে।আউটপুটগুলির প্রযুক্তিগত বৈশিষ্ট্যগুলি অন্যান্য ডিজিটাল আউটপুটগুলির সাথে একই.

ডেটাশীট লিঙ্কঃ

ABB 07KT97 GJR5253000R0270.pdf
