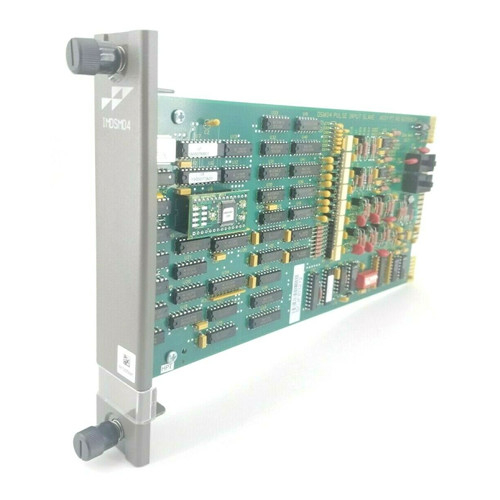

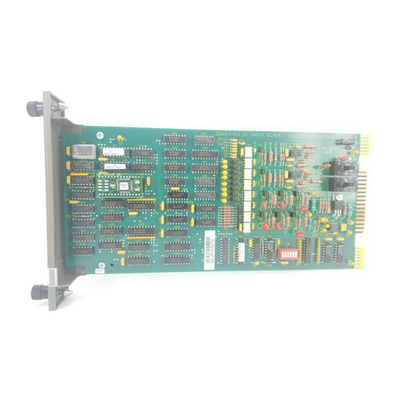

IMDSM04 ABB বেইলি ইনফি 90 সিম্ফনি পালস ইনপুট স্লেভ মডিউল পিএলসি খুচরা যন্ত্রাংশ
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম |
এবিবি |
| মডেল |
IMDSI14 |
| পণ্য আইডি |
N/M |
| অবস্থা |
নতুন |
| মোট ওজন |
2.2 পাউন্ড / 35.2 oz / 1 কেজি |
| প্যাকিং আকার |
7" x 7" x 4"(18 সেমি x 18 সেমি x 10 সেমি) |
| মাত্রিভূমি |
এস্তোনিয়া |
| অগ্রজ সময় |
স্টকে |
| শিপিং পোর্ট |
জিয়ামেন |
| অর্থপ্রদান |
টি/টি |
| বিক্রয় মূল্য |
অনুসন্ধান |
| রঙ |
উপাদানের উপর নির্ভর করে |
| ওয়ারেন্টি |
1 ২ মাস |
| অগ্রজ সময় |
5-8 কাজের দিন |
| কুরিয়ার অংশীদার |
DHL, UPS, TNT, FedEx এবং EMS |
অতিরিক্ত তথ্য:
| মডেল |
IMDSI14 |
|
পাওয়ার সাপ্লাই
ভোল্টেজ:
বর্তমান খরচ:
|
± 5 ভিডিসি লজিক সাপ্লাই ± 5%
± 24 ভিডিসি I/O সরবরাহ + 12%, -10%
5 ভিডিসি 1.4 Amps সাধারণ, 1.5 Amps সর্বোচ্চ
24 VDC 62 mA সাধারণত, 70 mA সর্বোচ্চ
|
|
ইনপুট
ইনপুট ভোল্টেজ:
সর্বোচ্চইনপুট সংকেত বর্তমান
সর্বোচ্চ এইনপুট ভোল্টেজ:
লজিক 1 ইনপুট ভোল্টেজ:
লজিক 0 ইনপুট ভোল্টেজ:
|
পরিসর 1, 5 ভিডিসি সরবরাহ: 4.0 ভিডিসি থেকে 6.0 ভিডিসি
পরিসর 2, 24 ভিডিসি সরবরাহ: 21.6 ভিডিসি থেকে 27.0 ভিডিসি
রেঞ্জ 3, প্রিঅ্যামপ্লিফায়ার: 50 mV (পিক থেকে পিক)
থেকে 10 V (পিক থেকে পিক)
রেঞ্জ 1: 14.8 mA 6 VDC এ
পরিসর 2: 8.4 mA 24 ভিডিসিতে
পরিসীমা 3: 10 V এ 0.4 mA (পিক থেকে পিক)
পরিসর 1: 4 ভিডিসি সর্বনিম্ন, 6 ভিডিসি সর্বোচ্চ
পরিসর 2: 21.6 VDC সর্বনিম্ন, 27 VDC সর্বাধিক
রেঞ্জ 3: 25.0 mV পিক সর্বনিম্ন, 5 V পিক সর্বোচ্চ
পরিসীমা 1: 0 V সর্বনিম্ন, 1.0 V সর্বাধিক
পরিসীমা 2: 0 V সর্বনিম্ন, 2.0 V সর্বাধিক
পরিসীমা 3: -5 V পিক ইন., -25.0 mV সর্বোচ্চ সর্বোচ্চ
|
Debounce টাইমস
|
সময় 8.5 মিলিসেকেন্ড (সাধারণ)
অফ টাইম 8.5 মিলিসেকেন্ড (সাধারণ)
|
| ইনপুট সংকেত ফ্রিকোয়েন্সি সীমা |
ডিবাউন্স ব্যবহারের জন্য উচ্চ ফ্রিকোয়েন্সি সীমা: 40Hz |
| মোড নির্ভুলতা |
মোট করুন: ± 0 গণনা
ফ্রিকোয়েন্সি কাউন্ট: ± 1 গণনা
সময়কাল নির্ধারণ: ± 1 গণনা
|
| সর্বোচ্চ ইনপুট ফ্রিকোয়েন্সি |
50 kHz (50% ডিউটি সাইকেলে) |
| টাইমবেস নির্ভুলতা |
±0.033% |
| বিচ্ছিন্নতা ভোল্টেজ |
150 V RMS চ্যানেল টু চ্যানেল
যুক্তিতে 350 V RMS ইনপুট
|
| ঢেউ প্রতিরোধ |
সমস্ত ডিবাউন্স ইনপুটগুলিতে IEEE সার্জ ক্যাপাবিলিটি স্ট্যান্ডার্ড 472-1974 এর প্রয়োজনীয়তা পূরণ করে
দ্রষ্টব্য: আপনি যদি একটি চ্যানেলের জন্য একটি প্রিঅ্যামপ্লিফায়ার নির্বাচন করেন, তাহলে সেই চ্যানেলের সাথে যুক্ত কাউন্টারটি সার্জ পালসিংয়ের সময় বৃদ্ধি পেতে পারে
|
| মাউন্টিং |
Infi 90 মডিউল মাউন্টিং ইউনিটে 1 স্লট ব্যবহার করে। |
| সার্টিফিকেশন |
CSA একটি সাধারণ (অ-বিপজ্জনক) অবস্থানে প্রক্রিয়া নিয়ন্ত্রণ সরঞ্জাম হিসাবে প্রত্যয়িত। |
বর্ণনা:
পালস ইনপুট স্লেভ মডিউল (IMDSM04) হল একটি ইন্টারফেস যা Infi 90 প্রসেস ম্যানেজমেন্ট সিস্টেমে আটটি পৃথক প্রসেস ফিল্ড সিগন্যাল আনতে ব্যবহৃত হয়।এই পালস ইনপুটগুলি একটি প্রক্রিয়া নিরীক্ষণ এবং নিয়ন্ত্রণ করতে মাস্টার মডিউল দ্বারা ব্যবহৃত হয়।
পালস ইনপুট স্লেভ মডিউল (IMDSM04) প্রক্রিয়াকরণ এবং পর্যবেক্ষণের জন্য Infi 90 সিস্টেমে আটটি পৃথক পালস সংকেত নিয়ে আসে।এটি Infi 90 প্রসেস ম্যানেজমেন্ট সিস্টেমের সাথে প্রসেস ফিল্ড ইনপুট ইন্টারফেস করে।মাস্টার মডিউল নিয়ন্ত্রণ ফাংশন প্রদান;স্লেভ মডিউলগুলি মাস্টার মডিউলগুলিতে I/O প্রদান করে।
