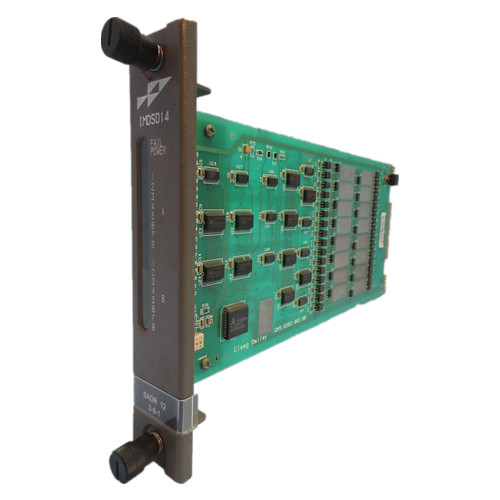

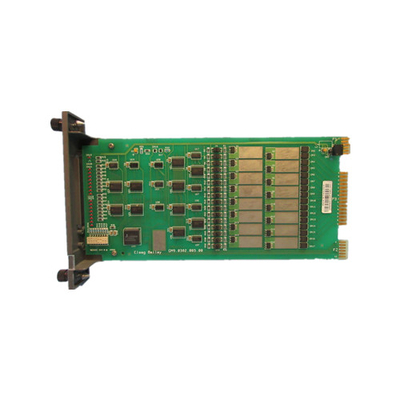

MDSO14 ABB বেইলি ইনফি 90 সিম্ফনি ডিজিটাল স্লেভ আউটপুট মডিউল পিএলসি খুচরা যন্ত্রাংশ
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম |
এবিবি |
| মডেল |
IMDSO14 |
| পণ্য আইডি |
N/M |
| অবস্থা |
নতুন |
| মোট ওজন |
2.2 পাউন্ড / 35.2 oz / 1 কেজি |
| প্যাকিং আকার |
7" x 7" x 4"(18 সেমি x 18 সেমি x 10 সেমি) |
| মাত্রিভূমি |
এস্তোনিয়া |
| অগ্রজ সময় |
স্টকে |
| শিপিং পোর্ট |
জিয়ামেন |
| অর্থপ্রদান |
টি/টি |
| বিক্রয় মূল্য |
অনুসন্ধান |
| রঙ |
উপাদানের উপর নির্ভর করে |
| ওয়ারেন্টি |
1 ২ মাস |
| অগ্রজ সময় |
5-8 কাজের দিন |
| কুরিয়ার অংশীদার |
DHL, UPS, TNT, FedEx এবং EMS |
অতিরিক্ত তথ্য:
| মডেল |
IMDSO14 |
|
পাওয়ার সাপ্লাই
ভোল্টেজ:
বর্তমান খরচ:
|
5 ভিডিসি (±5%)
275 mA (সাধারণ)
370 mA (সর্বোচ্চ)
1.375 ওয়াট (সাধারণ)
1.850 ওয়াট (সর্বোচ্চ)
|
পাওয়ার আবশ্যকতা
সর্বোচ্চলোড ভোল্টেজ
সর্বোচ্চলোড কারেন্ট
সর্বোচ্চবন্ধ লিকেজ কারেন্ট
সর্বোচ্চভোল্টেজ ড্রপের উপর
সর্বোচ্চপ্রবাহমান
|
+5.00, ± 0.25 ভিডিসি 150 mA এ;0.75 ওয়াট নামমাত্র
24 VAC থেকে 240 VAC
25°C (77°F) এ 3.0 A
50°C (122°F) এ 2.0 A
70°C (158°F) এ 1.0 A
120 VAC-তে 8.5 mA, 25°C (77°F)
17.5 mA 240 VAC, 25°C (77°F)
3.0 এ 3.0 V, 0.3-মি (1-ফুট) দীর্ঘ টার্মিনেশন ডিভাইস তারের সাথে 25°C (77°F)
1 চক্রের জন্য 50 A
|
Debounce টাইমস
|
সময় 8.5 মিলিসেকেন্ড (সাধারণ)
অফ টাইম 8.5 মিলিসেকেন্ড (সাধারণ)
|
| ইনপুট সংকেত ফ্রিকোয়েন্সি সীমা |
ডিবাউন্স ব্যবহারের জন্য উচ্চ ফ্রিকোয়েন্সি সীমা: 40Hz |
| মোড নির্ভুলতা |
মোট করুন: ± 0 গণনা
ফ্রিকোয়েন্সি কাউন্ট: ± 1 গণনা
সময়কাল নির্ধারণ: ± 1 গণনা
|
| সর্বোচ্চ ইনপুট ফ্রিকোয়েন্সি |
50 kHz (50% ডিউটি সাইকেলে) |
| টাইমবেস নির্ভুলতা |
±0.033% |
| বিচ্ছিন্নতা ভোল্টেজ |
150 V RMS চ্যানেল টু চ্যানেল
যুক্তিতে 350 V RMS ইনপুট
|
| ঢেউ প্রতিরোধ |
সমস্ত ডিবাউন্স ইনপুটগুলিতে IEEE সার্জ ক্যাপাবিলিটি স্ট্যান্ডার্ড 472-1974 এর প্রয়োজনীয়তা পূরণ করে
দ্রষ্টব্য: আপনি যদি একটি চ্যানেলের জন্য একটি প্রিঅ্যামপ্লিফায়ার নির্বাচন করেন, তাহলে সেই চ্যানেলের সাথে যুক্ত কাউন্টারটি সার্জ পালসিংয়ের সময় বৃদ্ধি পেতে পারে
|
| মাউন্টিং |
Infi 90 মডিউল মাউন্টিং ইউনিটে 1 স্লট ব্যবহার করে। |
| সার্টিফিকেশন |
CSA একটি সাধারণ (অ-বিপজ্জনক) অবস্থানে প্রক্রিয়া নিয়ন্ত্রণ সরঞ্জাম হিসাবে প্রত্যয়িত। |
বর্ণনা:
IMDSO14 ডিজিটাল আউটপুট মডিউল একটি প্রক্রিয়ায় INFI 90® ওপেন স্ট্র্যাটেজিক প্রসেস ম্যানেজমেন্ট সিস্টেম থেকে 16টি পৃথক ডিজিটাল সিগন্যাল আউটপুট করে।এই ডিজিটাল আউটপুটগুলি নিয়ন্ত্রণ মডিউল দ্বারা প্রক্রিয়া ক্ষেত্র ডিভাইসগুলি নিয়ন্ত্রণ (সুইচ) করতে ব্যবহৃত হয়।
ডিজিটাল আউটপুট মডিউলের পাঁচটি সংস্করণ রয়েছে।
• IMDSO01/02/03।
• IMDSO14।
• IMDSO15
IMDSO14 মডিউল এবং IMDSO01/02/03 এর মধ্যে পার্থক্য হল আউটপুট সার্কিট্রি, সুইচিং ক্ষমতা এবং EMI সুরক্ষা সার্কিট্রিতে।IMDSO01/02/03 সম্পর্কে তথ্যের জন্য পণ্য নির্দেশিকা I-E96-310 পড়ুন।
IMDSO14 মডিউল এবং IMDSO04 মডিউলের মধ্যে পার্থক্য হল EMI সুরক্ষা সার্কিট্রিতে।উপরন্তু, IMDSO14 মডিউল 24 বা 48 VDC লোড ভোল্টেজ পরিচালনা করবে;IMDSO04 শুধুমাত্র 24 ভিডিসির জন্য।IMDSO04 মডিউল সম্পর্কে তথ্যের জন্য পণ্য নির্দেশাবলী I-E96-313 পড়ুন।IMDSO14 মডিউলটি IMDSO04 মডিউলের সরাসরি প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে।
