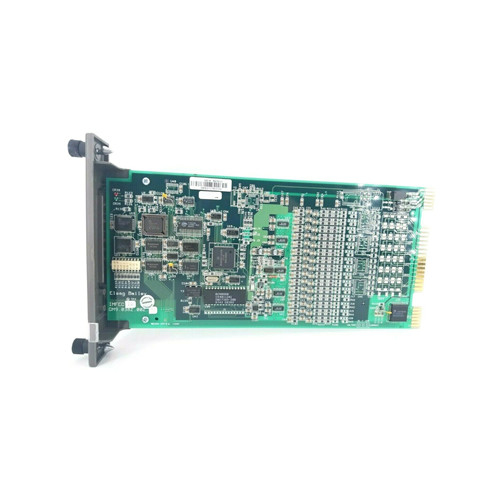

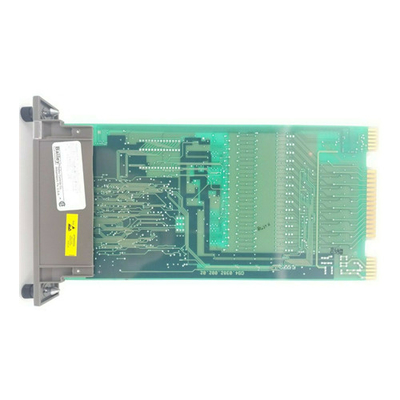

IMFEC12 ABB বেইলি Infi 90 Symphony এনালগ ইনপুট মডিউল 15 Point PLC খুচরা যন্ত্রাংশ
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম |
এবিবি |
| মডেল |
IMFEC12 |
| পণ্য আইডি |
N/M |
| অবস্থা |
নতুন |
| মোট ওজন |
2.2 পাউন্ড / 35.2 oz / 1 কেজি |
| প্যাকিং আকার |
7" x 7" x 4"(18 সেমি x 18 সেমি x 10 সেমি) |
| মাত্রিভূমি |
এস্তোনিয়া |
| অগ্রজ সময় |
স্টকে |
| শিপিং পোর্ট |
জিয়ামেন |
| অর্থপ্রদান |
টি/টি |
| বিক্রয় মূল্য |
অনুসন্ধান |
| রঙ |
উপাদানের উপর নির্ভর করে |
| ওয়ারেন্টি |
1 ২ মাস |
| অগ্রজ সময় |
5-8 কাজের দিন |
| কুরিয়ার অংশীদার |
DHL, UPS, TNT, FedEx এবং EMS |
অতিরিক্ত তথ্য:
| মডেল |
IMFEC12 |
|
পাওয়ার আবশ্যকতা
অপারেটিং শক্তি
বিদ্যুৎ অপচয়
ওভারভোল্টেজ বিভাগ
|
5 ভিডিসি, ±5% 85 এমএ সাধারণত
+15 ভিডিসি, ±5% 25 এমএ সাধারণত
-15 ভিডিসি, 20 এমএ সাধারণত ±5%
1.1 ওয়াট সাধারণ
আমি ANSI/ISA S82.01-1994 অনুযায়ী পাওয়ার জন্য
|
অপারেটিং
এনালগ ইনপুট
এনালগ ইনপুট রেঞ্জ
এনালগ আপডেট
FSK ডিজিটাল আপডেট (শুধুমাত্র IMFEC11)
A/D রেজোলিউশন
এনালগ নির্ভুলতা
4 থেকে 20 mA
1 থেকে 5 ভিডিসি
0 থেকে 5 ভিডিসি
0 থেকে 10 ভিডিসি
-10 থেকে +10 ভিডিসি
0 থেকে 1 ভিডিসি
FSK ডিজিটাল নির্ভুলতা (শুধুমাত্র IMFEC11)
সাধারণ মোড ভোল্টেজ
সাধারণ মোড প্রত্যাখ্যান
সাধারণ মোড প্রত্যাখ্যান
ইনপুট প্রতিবন্ধকতা
ওভারভোল্টেজ বিভাগ
|
15টি স্বাধীনভাবে কনফিগার করা চ্যানেল
4 থেকে 20 এমএ, 1 থেকে 5 ভিডিসি, 0 থেকে 1 ভিডিসি,
0 থেকে 5 ভিডিসি, 0 থেকে 10 ভিডিসি, -10 থেকে +10 ভিডিসি
A/D রূপান্তর 5 বার/সেকেন্ড
3 থেকে 10 বার/সেকেন্ড (ফিল্ড বাস কনফিগারেশনে)
পোলারিটি সহ 14 বিট
0.1%
0.1%
0.1%
0.1%
0.1%
0.25%
প্রতিটি ইনপুট জন্য ট্রান্সমিটার নির্ভুলতা হিসাবে একই
-12 ভিডিসি সর্বনিম্ন, +15 ভিডিসি সর্বোচ্চ
±12 VDC (±1 VDC) ইনপুট স্প্যান
±10 VDC (±5 VDC) ইনপুট স্প্যান
±5 ভিডিসি (±10 ভিডিসি) ইনপুট স্প্যান
ন্যূনতম 90 dB 50/60 Hz এ
50/60 Hz এ সর্বনিম্ন 70 dB
1 MΩ এর চেয়ে বেশি (প্রতিটি চ্যানেল)
ANSI/ISA S82.01-1994 প্রতি ইনপুটের জন্য III
|
| মাউন্টিং |
একটি স্ট্যান্ডার্ড INFI 90 OPEN মডিউল মাউন্টিং ইউনিট (MMU) এ একটি একক স্লট দখল করে |
|
সার্টিফিকেশন
কানাডিয়ান স্ট্যান্ডার্ড অ্যাসোসিয়েশন (সিএসএ) ফ্যাক্টরি মিউচুয়াল (এফএম) (মুলতুবি)
|
একটি সাধারণ (অ-বিপজ্জনক) অবস্থানে প্রক্রিয়া নিয়ন্ত্রণ সরঞ্জাম হিসাবে ব্যবহারের জন্য প্রত্যয়িত নিম্নলিখিত বিভাগগুলির জন্য অনুমোদন, এর জন্য অপ্রীতিকর: ক্লাস I বিভাগ 2, গ্রুপ A, B, C, D ক্লাস II, বিভাগ 2, গ্রুপ F,G |
বর্ণনা:
IMFEC12 হাই লেভেল এনালগ ইনপুট (FEC) মডিউল শুধুমাত্র মাল্টিফাংশন প্রসেসর (MFP) বা মাল্টিফাংশন কন্ট্রোলার (MFC) মডিউলে 15 টি চ্যানেল অ্যানালগ সিগন্যাল ইনপুট করে।IMFEC11 হাই লেভেল অ্যানালগ ইনপুট (FEC) মডিউল MFP বা MFC মডিউলে অ্যানালগ বা ফ্রিকোয়েন্সি শিফট কীড (FSK) ডিজিটাল সিগন্যালের 15টি চ্যানেল ইনপুট করে।IMFEC11 মডিউল IMFEC12 মডিউলের সমস্ত কার্য সম্পাদন করে এবং একটি ফিল্ড বাস বা পয়েন্ট-টু-পয়েন্ট কনফিগারেশনে FSK ডিজিটাল স্মার্ট ট্রান্সমিটার এবং অন্যান্য স্মার্ট ডিভাইসগুলির বেইলি-ফিশার এবং পোর্টার লাইনের সাথে যোগাযোগ প্রদান করে।
ইলেকট্রনিক ইন্সট্রুমেন্টেশন এবং প্রক্রিয়া নিয়ন্ত্রণে ইনস্টলেশন এবং অ্যাপ্লিকেশন কর্মীদের একটি কঠিন পটভূমি থাকা উচিত।তাদের ইলেকট্রনিক ইন্সট্রুমেন্টেশনের জন্য সঠিক গ্রাউন্ডিং এবং নিরাপত্তা পদ্ধতির সাথে পরিচিত হওয়া উচিত।অপারেটরদের প্রক্রিয়া সম্পর্কে জ্ঞান থাকা উচিত এবং মডিউলটি চালু করার আগে তাদের এই নির্দেশ পড়া এবং বোঝা উচিত।
এফইসি মডিউলটি একটি বুদ্ধিমান মডিউল, যাতে অন-বোর্ড মাইক্রোপ্রসেসর, মেমরি, অ্যানালগ-টু-ডিজিটাল রূপান্তরকারী এবং যোগাযোগ সার্কিট থাকে।মডিউল হল একটি একক মুদ্রিত সার্কিট বোর্ড যা একটি মডিউল মাউন্টিং ইউনিট (MMU) এর একটি স্লট দখল করে।মডিউল ফেসপ্লেটে দুটি ক্যাপটিভ ল্যাচ এটিকে মডিউল মাউন্টিং ইউনিটে সুরক্ষিত করে।মডিউলটিতে বাহ্যিক সংকেত (ট্রান্সমিটার ইনপুট এবং যোগাযোগ), সিস্টেম যোগাযোগ (I/O এক্সপেন্ডার বাস) এবং পাওয়ারের জন্য তিনটি কার্ড এজ সংযোগকারী রয়েছে।মডিউলটি একটি টারমিনেশন ইউনিট (TU) বা টার্মিনেশন মডিউল (TM) এর সাথে একটি তারের সংযোগের মাধ্যমে ইনপুট গ্রহণ করে।ফিল্ড ডিভাইস থেকে ওয়্যারিং টার্মিনেশন ইউনিট বা টার্মিনেশন মডিউলের টার্মিনাল ব্লকের সাথে সংযোগ করে।IMFEC11 সার্কিট বোর্ডে 18টি জাম্পার রয়েছে;তিনটি জাম্পার যা অপারেশন এবং যোগাযোগের মোড নির্বাচন করতে দেয় (J2, J3 এবং J4) এবং 15টি জাম্পার যা ভোল্টেজ/কারেন্ট ইনপুট (J6 থেকে J20) নির্বাচন করে।একটি ডিপসুইচ সেটিং (S1) মডিউলটির I/O এক্সপেন্ডার বাসের ঠিকানা ধারণ করে।
