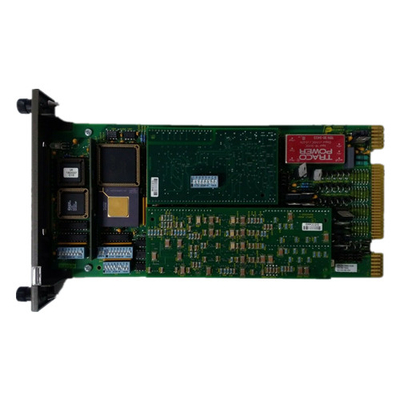

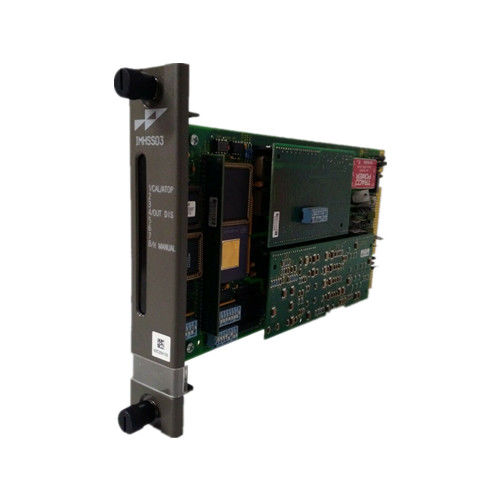

IMHSS03 ABB বেইলি ইনফি 90 সিম্ফনি অ্যানালগ ইনপুট মডিউল 15 পয়েন্ট পিএলসি খুচরা যন্ত্রাংশ
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম |
এবিবি |
| মডেল |
IMHSS03 |
| পণ্য আইডি |
N/M |
| অবস্থা |
নতুন |
| মোট ওজন |
2.2 পাউন্ড / 35.2 oz / 1 কেজি |
| প্যাকিং আকার |
7" x 7" x 4"(18 সেমি x 18 সেমি x 10 সেমি) |
| মাত্রিভূমি |
এস্তোনিয়া |
| অগ্রজ সময় |
স্টকে |
| শিপিং পোর্ট |
জিয়ামেন |
| অর্থপ্রদান |
টি/টি |
| বিক্রয় মূল্য |
অনুসন্ধান |
| রঙ |
উপাদানের উপর নির্ভর করে |
| ওয়ারেন্টি |
1 ২ মাস |
| অগ্রজ সময় |
5-8 কাজের দিন |
| কুরিয়ার অংশীদার |
DHL, UPS, TNT, FedEx এবং EMS |
অতিরিক্ত তথ্য:
| মডেল |
IMHSS03 |
|
পাওয়ার আবশ্যকতা
অপারেটিং ভোল্টেজ
বিদ্যুৎ অপচয়
|
+5 ভিডিসি, ±5% 576 mA সাধারণ
+15 ভিডিসি, ±5% 15 এমএ সাধারণত
-15 ভিডিসি, ±5% 12 এমএ সাধারণত
+24 ভিডিসি, ±10% 335 এমএ সাধারণত (টার্মিনেশন ইউনিট থেকে)
2.88 W (+5 VDC) সাধারণ
0.23 ওয়াট (+15 ভিডিসি) সাধারণ
0.18 ওয়াট (-15 ভিডিসি) সাধারণ
8.04 W (24 VDC) সাধারণ
|
|
CE চিহ্নের ঘোষণা (IMFCS01 এর জন্য মুলতুবি)
EMC96 নির্দেশিকা 89/336/EEC
নিম্ন ভোল্টেজ নির্দেশিকা 73/23/EEC
|
এই পণ্যটি, যখন সিম্ফনি ক্যাবিনেটে ইনস্টল করা হয়, তখন CE চিহ্নিতকরণের জন্য নিম্নলিখিত নির্দেশাবলী/মান মেনে চলে।
EN50082-2 জেনেরিক ইমিউনিটি স্ট্যান্ডার্ড - পার্ট 2: ইন্ডাস্ট্রিয়াল এনভায়রনমেন্ট
EN50081-2 জেনেরিক এমিশন স্ট্যান্ডার্ড - পার্ট 2: ইন্ডাস্ট্রিয়াল এনভায়রনমেন্ট
EN61010-1 পরিমাপের জন্য বৈদ্যুতিক সরঞ্জামের জন্য নিরাপত্তা প্রয়োজনীয়তা,
নিয়ন্ত্রণ এবং পরীক্ষাগার ব্যবহার - অংশ 1: সাধারণ প্রয়োজনীয়তা
|
| ঢেউ সুরক্ষা |
IEEE-472-1974 ঢেউ প্রতিরোধ ক্ষমতা পরীক্ষা পূরণ করে
|
|
পরিবেশগত
পরিবেষ্টিত তাপমাত্রা
আপেক্ষিক আদ্রতা
উচ্চতা
বায়ুর গুণমান
|
0° থেকে 70°C (32° থেকে 158°F)
5% থেকে 95% পর্যন্ত 55°C (131°F) পর্যন্ত (অসংকুচিত)
70°C (158°F) তাপমাত্রায় 5% থেকে 45% (অসংকুচিত)
সমুদ্রপৃষ্ঠ থেকে 3 কিমি (1.86 মাইল)
অ-ক্ষয়কারী
|
| মাউন্টিং |
একটি স্ট্যান্ডার্ড মডিউল মাউন্টিং ইউনিটে একটি স্লট দখল করে। |
| সার্টিফিকেশন |
CSA একটি সাধারণ (অ-বিপজ্জনক) অবস্থানে প্রক্রিয়া নিয়ন্ত্রণ সরঞ্জাম হিসাবে প্রত্যয়িত। |
বর্ণনা:
হারমনি র্যাক I/O সিম্ফনিটিএম এন্টারপ্রাইজ ম্যানেজমেন্ট এবং কন্ট্রোল সিস্টেমে ইন্টারফেস প্রক্রিয়া সংকেত দেওয়ার জন্য বিভিন্ন ধরণের ইনপুট এবং আউটপুট ডিভাইসগুলিকে অন্তর্ভুক্ত করে।একটি IMHSS03 হাইড্রোলিক সার্ভো মডিউল এবং একটি IMFCS01 ফ্রিকোয়েন্সি কাউন্টার মডিউল ইন্টারফেস ফিল্ড ইনপুট এবং আউটপুট টারবাইন নিয়ন্ত্রণে ব্যবহৃত হয়।প্রতিটি মডিউল একটি একক মুদ্রিত সার্কিট বোর্ড নিয়ে গঠিত যা একটি মডিউল মাউন্টিং ইউনিটে (এমএমইউ) একটি স্লট দখল করে।সাধারণভাবে, মুদ্রিত সার্কিট বোর্ডে জাম্পার এবং সুইচ এবং টার্মিনেশন ইউনিটে জাম্পার এবং ডিপশন্টগুলি মডিউল এবং এর I/O চ্যানেলগুলি কনফিগার করে।একটি তারের I/O মডিউলটিকে তার সমাপ্তি ইউনিটের সাথে সংযুক্ত করে।ফিল্ড ওয়্যারিং এর জন্য ফিজিক্যাল কানেকশন পয়েন্ট টার্মিনেশন ইউনিটে রয়েছে।
IMHSS03 হাইড্রোলিক সার্ভো মডিউল একটি ভালভ অবস্থান নিয়ন্ত্রণ মডিউল।এটি একটি ইন্টারফেস প্রদান করে যার মাধ্যমে একটি হারমনি কন্ট্রোলার একটি হাইড্রোলিক অ্যাকুয়েটরের ম্যানুয়াল বা স্বয়ংক্রিয় নিয়ন্ত্রণ প্রদান করতে একটি সার্ভো ভালভ বা I/H রূপান্তরকারী চালাতে পারে।মডিউল ইনপুট/আউটপুট চ্যানেলগুলি কনফিগার করতে এবং অ্যাক্সেস করতে নিয়ামক ফাংশন কোড 55 বা 150 (হাইড্রোলিক সার্ভো) ব্যবহার করে।মডিউলটির সাধারণ ব্যবহার হল স্টিম টারবাইন থ্রটল এবং কন্ট্রোল ভালভ, গ্যাস টারবাইন ফুয়েল ভালভ, ইনলেট গাইড ভ্যান এবং অগ্রভাগ কোণ।সার্ভো ভালভের কারেন্ট নিয়ন্ত্রণ করে, IMHSS03 মডিউল অ্যাকচুয়েটর অবস্থানে পরিবর্তন শুরু করতে পারে।হাইড্রোলিক অ্যাকচুয়েটর তখন অবস্থান করতে পারে, উদাহরণস্বরূপ, একটি গ্যাস টারবাইন ফুয়েল ভালভ বা বাষ্প গভর্নর ভালভ।ভালভ খোলা বা বন্ধ হওয়ার সাথে সাথে এটি টারবাইনে জ্বালানি বা বাষ্প প্রবাহকে নিয়ন্ত্রণ করে, এইভাবে টারবাইনের গতি নিয়ন্ত্রণ করে।একটি লিনিয়ার ভেরিয়েবল ডিফারেনশিয়াল ট্রান্সফরমার (LVDT) হাইড্রোলিক সার্ভো মডিউলে অ্যাকচুয়েটর পজিশন ফিডব্যাক প্রদান করে।IMHSS03 মডিউল হল একটি বুদ্ধিমান I/O মডিউল যাতে একটি অনবোর্ড মাইক্রোপ্রসেসর, মেমরি এবং যোগাযোগ সার্কিট থাকে।বেশিরভাগ অ্যাপ্লিকেশনে, IMHSS03 মডিউল IMFCS01 ফ্রিকোয়েন্সি কাউন্টার মডিউলের সাথে কাজ করে।
প্রধান পণ্য: বিশ্ব-বিখ্যাত ব্র্যান্ডের PLC এবং DCS সিস্টেমের খুচরা যন্ত্রাংশ মডিউল
① অ্যালেন ব্র্যাডলি (আমেরিকান AB) সিরিজের পণ্য
② স্নাইডার সিরিজের পণ্য
③ সাধারণ বৈদ্যুতিক সিরিজ পণ্য
④ ওয়েস্টিংহাউস সিরিজের পণ্য
⑤ সিমেন্স (সিমেন্স সিরিজের পণ্য), সিমেন্স, সিমেন্স সিমেটিক, সিমেন্স সিএনসি সিস্টেম ইত্যাদি।
⑥ ABB রোবট FANUC রোবট, ইয়াসকাওয়া রোবট, মিতসুবিশি রোবট বিক্রি
⑦ ওয়েস্টিংহাউস: ওভেশন সিস্টেম, WDPF সিস্টেম, MAX1000 সিস্টেম খুচরা যন্ত্রাংশ।
⑧ Invensys Foxboro: I/a সিরিজ সিস্টেম, FBM (ফিল্ড ইনপুট/আউটপুট মডিউল) সিকোয়েন্স কন্ট্রোল, ল্যাডার লজিক কন্ট্রোল, এক্সিডেন্ট রিকল প্রসেসিং, ডিজিটাল থেকে এনালগ কনভার্সন, ইনপুট/আউটপুট সিগন্যাল প্রসেসিং, ডেটা কমিউনিকেশন এবং প্রসেসিং ইত্যাদি।
Invensys Triconex: অপ্রয়োজনীয় দোষ-সহনশীল নিয়ন্ত্রণ ব্যবস্থা, জুই আধুনিক ফল্ট-সহনশীল নিয়ামক ট্রিপল মডিউল রিডানডেন্সি (টিএমআর) কাঠামোর উপর ভিত্তি করে।
⑨ Bosch Rexroth: indramat, I/O মডিউল, PLC কন্ট্রোলার, ড্রাইভ মডিউল, ইত্যাদি।
