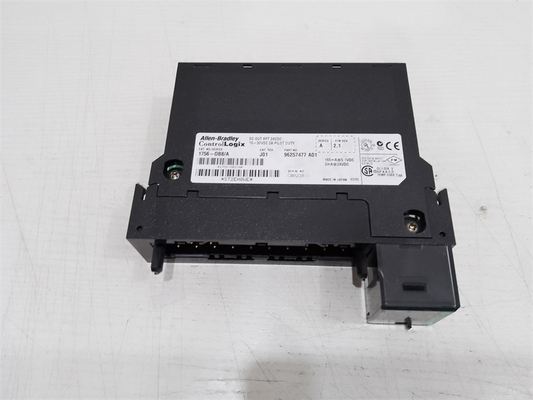

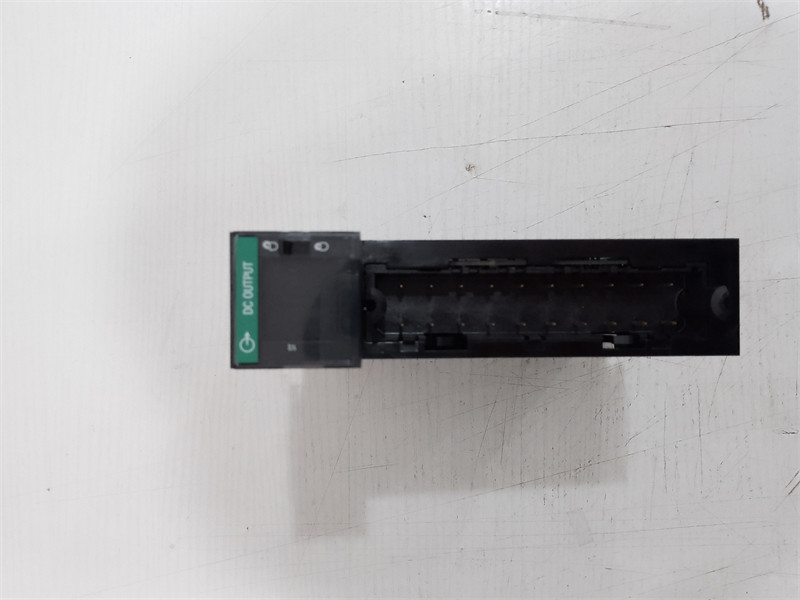

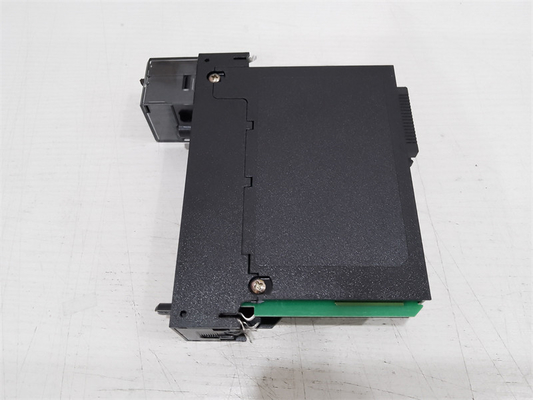

অ্যালেন-ব্র্যাডলি 1756-OB8 কন্ট্রোলজিক্স ডিজিটাল ডিসি 8 আউটপুট মডিউল 24VDC

অ্যালেন-ব্র্যাডলি ১৭৫৬-ওবি৮ একটি কন্ট্রোললগিক্স ডিস্ক্রিট আউটপুট মডিউল। এই মডিউলটি ২৪ ভিডিসির নামমাত্র মান সহ ১০-৩০ ভিডিসি আউটপুট ভোল্টেজ পরিসীমা সরবরাহ করে।এটি ডিসি ভোল্টেজের পাশাপাশি এসি লোডগুলিতে কাজ করে এমন বৈদ্যুতিক লোডগুলিকে শক্তি দেওয়ার জন্য ব্যবহৃত হয়, একটি interposing সার্কিট্রি সঙ্গে ব্যবহার করা হয়.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleএটি স্থানীয় I/O উপাদান বা একটি বিতরণ I/O সিস্টেমের অংশ হিসাবে কাজ করে।এটা যে কোন উপলব্ধ 1756-ControlLogix চ্যাসি ইনস্টল করা যেতে পারে এবং স্ট্যান্ডার্ড বা পাওয়ার সাপ্লাই মডিউল বরাবর কাজ.

1756-ওবি 8 এর ব্যাকপ্লেন বর্তমানের ড্র 165 এমএ 5.1 ভিডিসি এবং 2 এমএ 24 ভিডিসিতে রয়েছে যখন ব্যাকপ্লেনের মোট শক্তি 0.89 ওয়াট এবং 2.5 ওয়াট @ 60 ডিগ্রি সেলসিয়াস (140 ডিগ্রি ফারেনহাইট) এর শক্তি অপচয় এবং 8 এর তাপ অপচয়.এই আউটপুট মডিউলের প্রতিটি চ্যানেল প্রতি মডিউলে 2 এম্পার @ 60 °C (140 °F) এবং 8 এম্পার @ 60 °C (140 °F) পর্যন্ত সরবরাহ করতে পারে।

এই মডিউলটি মডিউলের প্রতিটি চ্যানেলকে বৈদ্যুতিক লোডের সাথে সংযুক্ত করার জন্য একটি অপসারণযোগ্য টার্মিনাল ব্লক (আরটিবি) ব্যবহার করে।সামঞ্জস্যপূর্ণ আরটিবিগুলি হল 1756-টিবিএনএইচ এবং 1756-টিবিএসএইচ যখন উপযুক্ত আরটিবি কীিং ব্যবহারকারীর দ্বারা সংজ্ঞায়িত হয়, মেকানিক্যাল কী।

এটি হার্ডওয়্যার কনফিগারেশনে প্রবেশ করা হয় যেখানে মডিউল পরামিতি এবং বৈশিষ্ট্যগুলি আরও সংশোধন করা যেতে পারে / এই পরামিতিগুলির মধ্যে কিছু হল অনুরোধ প্যাকেট ইন্টারভাল (আরপিআই), ফিল্টার সময়,মডিউল ইনহিবিশন এবং অন্যান্য অনেক.

এই মডিউলটি একটি অপসারণযোগ্য টার্মিনাল ব্লক (আরটিবি) ব্যবহার করে যা 1756-টিবিএনএইচ বা 1756-টিবিএসএইচ (20 পিন আরটিবি) হতে পারে। এই মডিউলটিতে নিম্নলিখিত যোগাযোগের ফর্ম্যাটগুলি উপলব্ধ রয়েছেঃ র্যাক অপ্টিমাইজেশন,শুধুমাত্র শুনুন - র্যাক অপ্টিমাইজেশান1756-OB8 মডিউলের জন্য পাইলট ডিউটিও উপলব্ধ।

1756-ওবি 8 মডিউলের একটি ভোল্টেজ বিভাগ রয়েছে 12/24 ভোল্ট ডিসি উত্স এবং 10 থেকে 30 ভোল্ট ডিসি এর অপারেটিং পরিসীমা। এর বর্তমান ড্র 165 এমএ 5.1 ভি এবং 2 এমএ 24 ভি এ। এর ব্যাকপ্লেন শক্তি 0.89 ওয়াট,৬০ ডিগ্রি সেলসিয়াস (১৪০ ডিগ্রি ফারেনহাইট) এ সর্বোচ্চ ২.৫ ওয়াট এবং তাপীয় অপচয় ৮.৫৩ বিটিইউ/ঘন্টা।এই মডিউলটির সর্বাধিক অফ-স্টেট ফুটোর বর্তমান হল 1 mA প্রতি পয়েন্ট এবং একটি ইন-স্টেট চলাকালীন, এটির সর্বাধিক ভোল্টেজ ড্রপ ১.২ ভি ডিসি 2 এ। এটিতে 60 ডিগ্রি সেলসিয়াসে প্রতি পয়েন্টে সর্বাধিক 2 এ এবং 60 ডিগ্রি সেলসিয়াসে প্রতি মডিউলে সর্বাধিক 8 এ এর সর্বাধিক বর্তমান রয়েছে।এর প্রতি পয়েন্টের ওভারজাক বর্তমান 4 A প্রতি 10 মিমি যা 60 ডিগ্রি সেলসিয়াসে প্রতি 1 সেকেন্ডে পুনরাবৃত্তিযোগ্য এবং এর সর্বনিম্ন লোড বর্তমান প্রতি পয়েন্ট 2 mA হয়. মডিউলের বিচ্ছিন্নতা ভোল্টেজ 250V এ অবিচ্ছিন্ন। এই মডিউলটি আপনাকে প্রতি পয়েন্টে ফল্ট মোডে এবং প্রতি পয়েন্টে প্রোগ্রাম মোডে অবস্থার পরিবর্তন করতে দেয়।উভয় জন্য পছন্দগুলি হোল্ড শেষ রাষ্ট্র1756-OB8 মডিউলের তাপমাত্রা পরিসীমা অপারেশন চলাকালীন 0 থেকে 60 ডিগ্রি সেলসিয়াস এবং অপারেশন না থাকলে -40 থেকে 85 ডিগ্রি সেলসিয়াস।এছাড়াও এর সর্বাধিক পরিবেষ্টিত বায়ুর তাপমাত্রা 60 ডিগ্রি সেলসিয়াস এবং 5% থেকে 95% এর অ-কন্ডেনসিং আপেক্ষিক আর্দ্রতা রয়েছে.
