অ্যালেন-ব্র্যাডলি 5069-IF8 আট (8) ডিফারেনশিয়াল এনালগ ইনপুট চ্যানেল মডিউল

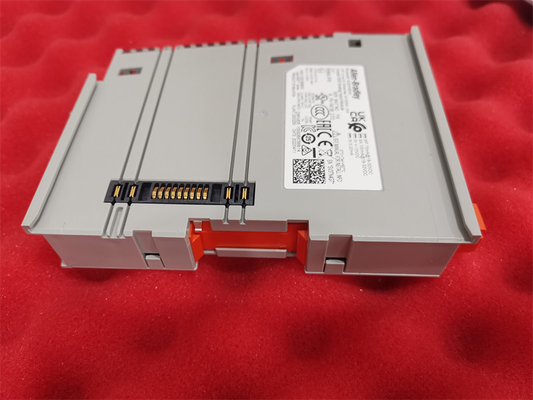

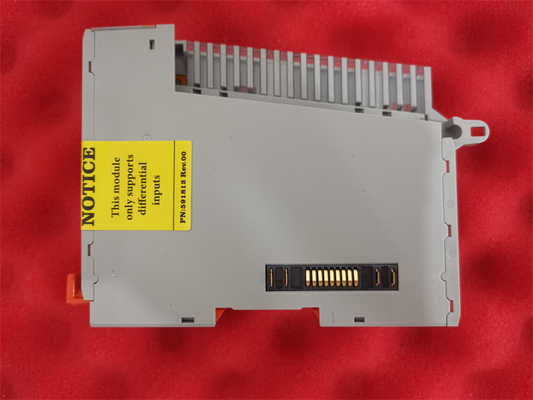

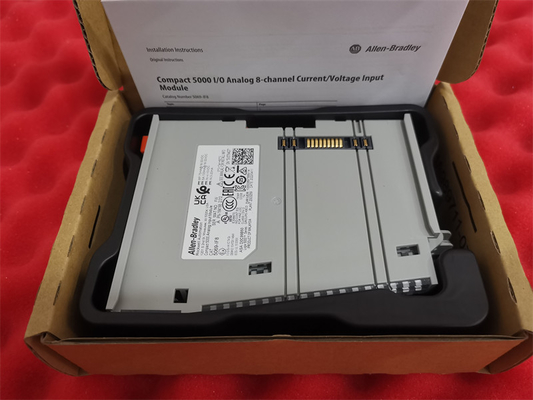

অ্যালেন-ব্র্যাডলি 5069-আইএফ 8 একটি কমপ্যাক্ট 5000 আই / ও মডিউল। এই মডিউলটি একটি এনালগ ইনপুট মডিউল যা মূলত আট (8) ডিফারেনশিয়াল ইনপুট চ্যানেল বৈশিষ্ট্যযুক্ত। সামঞ্জস্যপূর্ণ ভোল্টেজ সংকেত পরিসীমা ±10VDC,0-10VDC এবং 0-5VDC যখন প্রযোজ্য বর্তমান সংকেত পরিসীমা 0-20 mA এবং 4-20 mA হয়.

5069-IF8 সাধারণত অ্যানালগ সেন্সর এবং ট্রান্সমিটারগুলির ইন্টারফেসিংয়ে ব্যবহৃত হয়। এই মডিউলটি অ্যানালগ সংকেত গ্রহণ করে এবং প্রাপ্ত ডেটাগুলিকে ডিজিটাল তথ্যে রূপান্তর করে।রূপান্তরটি সিগমা-ডেল্টা টু 24-বিট মাল্টিপ্লেক্সড অ্যানালগ থেকে ডিজিটাল রূপান্তরকারী (এডিসি) এর মাধ্যমে সম্পন্ন হয়. রূপান্তরিত তথ্য IEEE 32-বিট ভাসমান বিন্দু তথ্য বিন্যাসে সংরক্ষণ করা হয়. রূপান্তরিত ডিজিটাল তথ্য অনবোর্ড তথ্য অ্যালার্মিং সক্ষম করার জন্য আরও প্রক্রিয়া করা যেতে পারে,ইঞ্জিনিয়ারিং ইউনিটে স্কেলিং এবং রিয়েল-টাইম চ্যানেল স্যাম্পলিং.

এই মডিউলটি প্রতি চ্যানেলে 625 μs এবং প্রতি গ্রুপে 2.5 ms এর স্ক্যান সময় রয়েছে। এটিতে 5, 10 (50/60 ডিফল্ট), 15, 20, 50, 60, 100, 200, 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 হার্জএই ফিল্টার সেটিংগুলি সাধারণত ডেটা লাইনারিজ করার জন্য ব্যবহৃত হয় বিশেষ করে ইনপুট ডেটা যা অস্থির এবং অল্প সময়ের মধ্যে দ্রুত পরিবর্তন হয়এছাড়াও এই মডিউলটি হাইওয়ে অ্যাড্রেসযোগ্য রিমোট ট্রান্সডুসার (হার্ট) টার্মিনালের সাথে ব্যবহারের জন্য উপযুক্ত। ব্যবহারকারীর কেবলমাত্র 250 যোগ করতে হবে?হার্ট ট্রান্সমিটার সম্মতি জন্য বর্তমান লুপ মধ্যে প্রতিরোধক. এই মডিউলটিতে অন্তর্নির্মিত ওভারভোল্টেজ সুরক্ষা এবং ওপেন সার্কিট সনাক্তকরণ রয়েছে। ওপেন সার্কিট সনাক্তকরণ সনাক্ত করা হয় যখন সিগন্যাল স্তর একটি নির্দিষ্ট স্তরের নীচে থাকে যেমন + পূর্ণ স্কেল,ভোল্টেজ এবং 4...20 mA পরিসরের জন্য < 2 s, < ২ সেকেন্ড

এই মডিউলের চ্যানেল-টু-চ্যানেল সাধারণ মোড ভোল্টেজ হল +/- 10V।এটি ভোল্টেজ এবং বর্তমান উভয় মোডে +/- 30V ডিসি এবং বর্তমান মোডে +/- 30 এমএ এর সর্বাধিক ওভারকরেন্ট সুরক্ষার সাথে আসেএই ড্রাইভটি ৮টি হলুদ/লাল রঙের I/O ইন্ডিকেটর এলইডি এবং ১টি সবুজ/লাল রঙের মডিউল ইন্ডিকেটর এলইডি দিয়ে আসে, এটি একটি ওপেন টাইপ কেস ব্যবহার করে, এবং এটি কারখানার-ক্যালিব্রেটেড।এই মডিউলের MOD পাওয়ার বা মডিউল বাসের পাওয়ারের একটি ভোল্টেজ পরিসীমা এবং উভয় পরিসরের জন্য 18-32V DC এর একটি পাস-থ্রো ভোল্টেজ পরিসীমা রয়েছে, সর্বাধিক বর্তমান 75 এমএ, এবং সর্বাধিক নামমাত্র বর্তমান 9.55 এমএ। 5069-আইএফ 8 মডিউলটিতে একটি সেন্সর অ্যাকচুয়েটর (এসএ) ফিল্ড পাওয়ার ভোল্টেজ পরিসীমা 18-32 ভি ডিসি,পাস-থ্রু ভোল্টেজ পরিসীমা 0-32V DC, সর্বাধিক ফিল্ড পাওয়ার বর্তমান 100 mA, এবং মডিউল এর সর্বাধিক রেট বর্তমান 9.95 A. এর সর্বাধিক শক্তি অপচয় ভোল্টেজ মোডে 2.1 W এবং বর্তমান মোডে 2.4 W হয়,যখন সর্বোচ্চ তাপীয় অপচয় 7 হয়ভোল্টেজ মোডে.2 BTU/ঘন্টা এবং বর্তমান মোডে 8.2 BTU/ঘন্টা। এটি 0-60 oC তাপমাত্রায়ও সেরা কাজ করে এবং এটি -40-85 oC তাপমাত্রায় সংরক্ষণ করা যেতে পারে।
