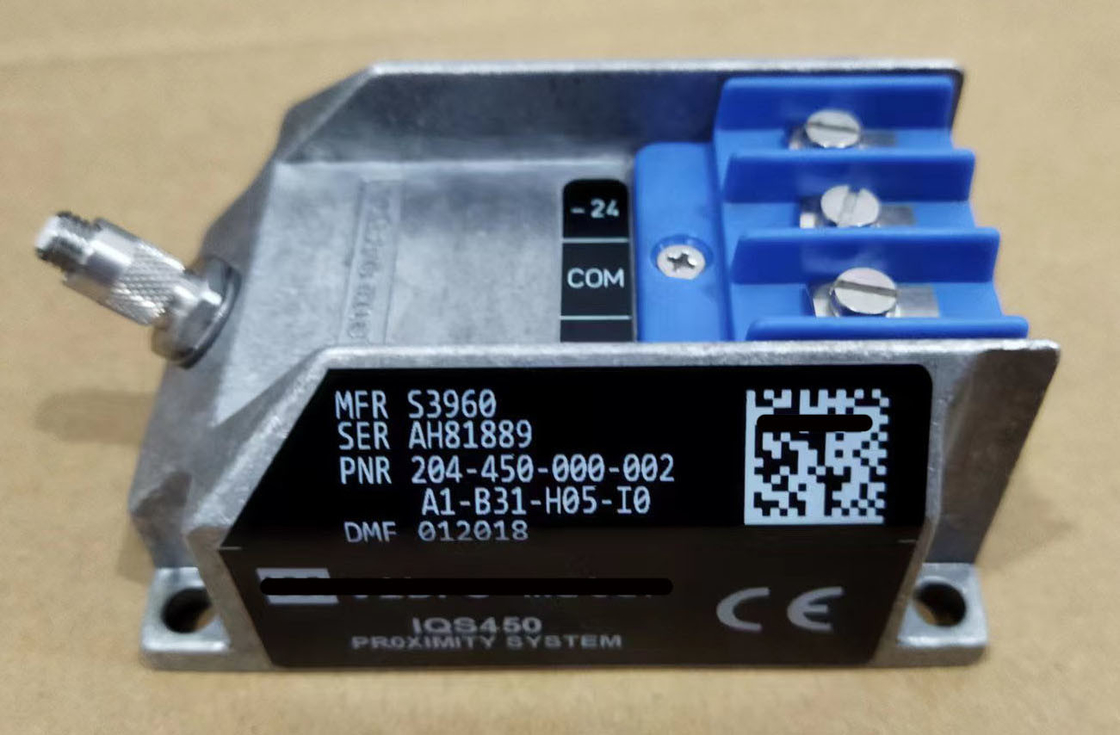

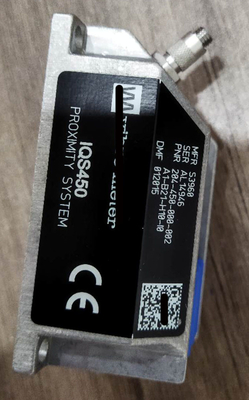

IQS450 204-450-000-001 সিগন্যাল কন্ডিশনার সান্নিধ্য পরিমাপ সিস্টেম

IQS450 204-450-000-001সিগন্যাল কন্ডিশনার সান্নিধ্য পরিমাপ সিস্টেম

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

আইকিউএস ৪৫০ সিগন্যাল কন্ডিশনার 85 ডিগ্রি সেলসিয়াস পর্যন্ত পরিবেষ্টিত তাপমাত্রায় কাজ করবে, কিন্তু এটি করার জন্য এটি সর্বোচ্চ ইনপুট ভোল্টেজের ডিরেটিং প্রয়োজন। আইকিউএস ৪৫০ মিনিটের মধ্যে কাজ করতে হবে।সরবরাহ ভোল্টেজ এবং সর্বোচ্চ. নিম্নলিখিত গ্রাফের মত, সরবরাহ ভোল্টেজ।

এই ঘনিষ্ঠতা পরিমাপ সিস্টেম চলমান মেশিন উপাদানগুলির আপেক্ষিক স্থানচ্যুতির যোগাযোগহীন পরিমাপ করতে দেয়।

সিস্টেমটি একটি TQ403 অ-স্পর্শ সেন্সর এবং একটি IQS450 সংকেত কন্ডিশনারের উপর ভিত্তি করে। একসাথে, এগুলি একটি ক্যালিব্রেটেড নিকটবর্তী পরিমাপ সিস্টেম গঠন করে যার প্রতিটি উপাদান বিনিময়যোগ্য।সিস্টেম একটি ভোল্টেজ বা একটি বর্তমান আউটপুট ট্রান্সডুসার টিপ এবং লক্ষ্যমাত্রা মধ্যে দূরত্ব আনুপাতিকযেমন মেশিন শ্যাফ্ট।

ট্রান্সডুসারের সক্রিয় অংশটি তারের একটি কয়েল যা ডিভাইসের প্রান্তের ভিতরে ছাঁচনির্মাণ করা হয়। ট্রান্সডুসার দেহটি স্টেইনলেস স্টিলের তৈরি। লক্ষ্য উপাদানটি সর্বদা ধাতব হতে হবে।

ভোল্টেজ আউটপুট, 3-ক্যারিয়ার কনফিগারেশন

• ভোল্টেজ ন্যূনতম গ্যাপঃ -1.6 ভোল্ট

• সর্বাধিক ভোল্টেজঃ -17.6 ভোল্ট

• গতিশীল পরিসীমাঃ 16 ভোল্ট

• আউটপুট প্রতিবন্ধকতাঃ 500 Ω

• শর্ট সার্কিট বর্তমানঃ ৪৫ এমএ

বর্তমান আউটপুট, 2-ক্যারিয়ার কনফিগারেশন

• বর্তমান ন্যূনতম গ্যাপঃ 15.5 mA

• সর্বাধিক বর্তমানঃ গ্যাপঃ ২০.৫ এমএ

• গতিশীল পরিসীমাঃ ৫ এমএ

আউটপুট ক্যাপাসিট্যান্সঃ ১ এনএফ

আউটপুট ইন্ডাক্ট্যান্সঃ 100 μH
