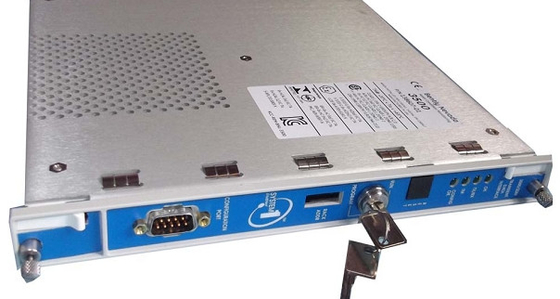

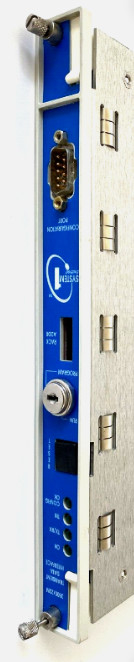

বেন্টলি নেভাদা 3500/22M 138607-01 স্ট্যান্ডার্ড ট্রানজিয়েন্ট ডেটা ইন্টারফেস মডিউল

বেন্টলি নেভাদা3500/22M 138607-01 স্ট্যান্ডার্ড ট্রান্সিয়েন্ট ডেটা ইন্টারফেস মডিউল

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

৩৫০০ ট্রানজিয়েন্ট ডেটা ইন্টারফেস (টিডিআই) হল ৩৫০০ মনিটরিং সিস্টেম এবং বেন্টলি নেভাডার সিস্টেম ১® মেশিন ম্যানেজমেন্ট সফটওয়্যারের মধ্যে ইন্টারফেস।টিডিআই একটি 3500/20 র্যাক ইন্টারফেস মডিউলের সক্ষমতা TDXnet এর মতো যোগাযোগ প্রসেসরগুলির ডেটা সংগ্রহের সক্ষমতার সাথে একত্রিত করে. টিডিআই এম সিরিজের মনিটর (3500/40M, 3500/42M ইত্যাদি) এর সাথে মিলিয়ে একটি 3500 র্যাকের রিম স্লটে কাজ করে।) ধ্রুবক স্থির অবস্থা এবং ক্ষণস্থায়ী তরঙ্গরূপ তথ্য সংগ্রহ এবং হোস্ট সফটওয়্যার একটি ইথারনেট লিঙ্ক মাধ্যমে এই তথ্য পাস. স্ট্যাটিক ডেটা ক্যাপচার টিডিআই এর সাথে স্ট্যান্ডার্ড, তবে একটি ঐচ্ছিক চ্যানেল সক্ষম ডিস্ক ব্যবহার করে গতিশীল বা ক্ষণস্থায়ী ডেটাও ক্যাপচার করার অনুমতি দেবে।টিডিআই পূর্ববর্তী যোগাযোগ প্রসেসরগুলির তুলনায় বেশ কয়েকটি ক্ষেত্রে উন্নতি করেছে এবং 3500 র্যাকের মধ্যে যোগাযোগ প্রসেসর ফাংশন অন্তর্ভুক্ত করেছে.

টিডিআই পুরো র্যাকের জন্য কিছু সাধারণ ফাংশন সরবরাহ করে, তবে টিডিআই সমালোচনামূলক পর্যবেক্ষণ পথের অংশ নয় এবং সামগ্রিক মনিটরিং সিস্টেমের সঠিক, স্বাভাবিক ক্রিয়াকলাপের উপর কোনও প্রভাব ফেলে না।র্যাক প্রতি একটি TDI বা RIM প্রয়োজন. টিডিআই র্যাকের শুধুমাত্র একটি স্লট দখল করে এবং সর্বদা স্লট 1 এ অবস্থিত (পাওয়ার সাপ্লাইগুলির পাশে) ।

ট্রিপল মডুলার রিডন্ড্যান্ট (টিএমআর) অ্যাপ্লিকেশনগুলির জন্য, 3500 সিস্টেমের জন্য টিডিআইয়ের একটি টিএমআর সংস্করণ প্রয়োজন। সমস্ত স্ট্যান্ডার্ড টিডিআই ফাংশন ছাড়াও,টিএমআর টিডিআই এছাড়াও মনিটর চ্যানেল তুলনা করে. 3500 TMR কনফিগারেশন মনিটর অপশনে নির্দিষ্ট সেটআপ ব্যবহার করে মনিটরিং ভোট কার্যকর করে। এই পদ্ধতি ব্যবহার করে,টিএমআর টিডিআই তিনটি (3) অতিরিক্ত মনিটরের আউটপুটগুলিকে ক্রমাগত তুলনা করে. যদি TMR সনাক্ত করে যে এই মনিটরগুলির মধ্যে একটি থেকে তথ্যটি আর সমতুল্য নয় (একটি কনফিগার করা শতাংশের মধ্যে) অবশিষ্ট দুইটির সাথে,এটি মনিটরটিকে ত্রুটিযুক্ত বলে চিহ্নিত করবে এবং সিস্টেম ইভেন্ট লিস্টে একটি ইভেন্ট স্থাপন করবে.

3500 র্যাকটি RUN মোড বা PROGRAM মোডে স্থাপন করতে ব্যবহৃত হয়। রান মোড র্যাকের স্বাভাবিক অপারেশনকে অনুমতি দেয় এবং কনফিগারেশন পরিবর্তনগুলি লক করে।প্রোগ্রাম মোড র্যাকের স্বাভাবিক অপারেশন এবং স্থানীয় বা দূরবর্তী র্যাক কনফিগারেশন জন্য অনুমতি দেয়. চাবি রাক থেকে উভয় অবস্থানে অপসারণ করা যেতে পারে, সুইচ রান বা প্রোগ্রাম অবস্থানে থাকা অনুমতি দেয়।রান অবস্থানে লক সুইচ আপনি অননুমোদিত র্যাক পুনরায় কনফিগারেশন সীমাবদ্ধ করতে পারবেন. প্রোগ্রাম পজিশনে লকিং সুইচ যেকোনো সময় একটি র্যাকের রিমোট রিকনফিগারেশন সম্ভব করে তোলে।

3500 র্যাকটি যখন স্বাভাবিকভাবে কাজ করছে বা যখন র্যাকের মধ্যে একটি ত্রুটি সনাক্ত করা হয়েছে তখন তা নির্দেশ করার জন্য রিলে। ব্যবহারকারী একটি NO OK অবস্থা ঘোষণা করার জন্য একটি OPEN বা CLOSED যোগাযোগ নির্বাচন করতে পারেন।এই রিলে সবসময় “Normally Energized” হিসেবে কাজ করে।.

এই ডিস্কটি টিডিআই সমর্থন করবে এমন গতিশীল ডেটা চ্যানেলের সংখ্যা সক্ষম করতে ব্যবহৃত হয়; গতিশীল ডেটা তরঙ্গের আকার সংগ্রহের ক্ষমতাকে বোঝায়। গতিশীল ডেটার দুটি স্তর রয়েছেঃস্থিতিশীল-রাজ্য পয়েন্টগুলি এমন চ্যানেল যা সফ্টওয়্যার কমান্ডের কারণে বা একটি অ্যালার্ম ইভেন্টের কারণে তরঙ্গরূপ ডেটা সংগ্রহ করে, এবং তাই বর্তমান মান, নির্ধারিত তরঙ্গরূপ ক্যাপচার এবং অ্যালার্ম ডেটা ক্যাপচার সমর্থন করে।ট্রান্সিয়েন্ট পয়েন্টগুলি মেশিনের গতির মতো প্যারামিটার পরিবর্তনের কারণে তরঙ্গরূপ সংগ্রহের অতিরিক্ত ক্ষমতা সহ একটি স্থিতিশীল-রাজ্যের পয়েন্টের সমস্ত ফাংশন সরবরাহ করে.
