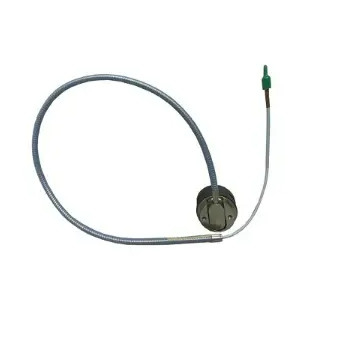

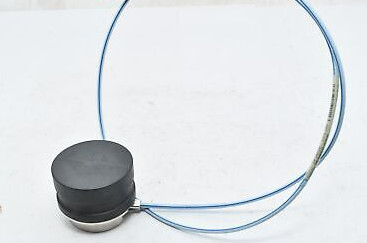

বেন্টলি নেভাদা 330876-02-10-00-00 3300XL 50 মিমি প্রক্সিমিটি ট্রান্সডুসার সিস্টেম 50 মিমি প্রক্সিমিটি প্রোব

বেন্টলি নেভাদা330876-02-10-00-00 3300XL 50 মিমি প্রক্সিমিটি ট্রান্সডুসার সিস্টেম 50 মিমি প্রক্সিমিটি প্রোব

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

৩৩০০ এক্সএল ৫০ মিমি ট্রান্সডুসার সিস্টেমে একটি পৃথক ৫০ মিমি প্রোব, একটি এক্সটেনশন ক্যাবল এবং ৩৩০০ এক্সএল ৫০ মিমি প্রক্সিমিটার সেন্সর রয়েছে।বড় ব্যাসাকার কয়েল এই সিস্টেম একটি সর্বোচ্চ রৈখিক পরিসীমা দেয় 27.9 মিমি (1100 মিল), আমাদের এড্ডি বর্তমান ট্রান্সডুসার লাইনের দীর্ঘতম লিনিয়ার পরিসীমা। This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing). ডিফারেনশিয়াল এক্সপেনশন পরিমাপ ডিফারেনশিয়াল এক্সপেনশন পরিমাপ দুটি প্রক্সিমিটি ট্রান্সডুসার ব্যবহার করে করা হয় যা থ্রাস্ট বিয়ারিং থেকে কিছু দূরত্বে একটি কলার বা র্যাম্প পর্যবেক্ষণ করে।প্রচলিত ট্রান্সডুসার মাউন্ট ব্যবস্থা যা 3300 এক্সএল 50 মিমি ট্রান্সডুসার এর দীর্ঘ রৈখিক পরিসীমা প্রয়োজন অন্তর্ভুক্ত:

• দুইটা ট্রান্সডুসার একই কোলেয়ারের দিকে তাকিয়ে আছে।
• দুটি পরিপূরক ইনপুট ট্রান্সডুসার একটি কলার বিপরীত দিকে পর্যবেক্ষণ, কার্যকরভাবে পরিমাপযোগ্য ডিই পরিসীমা দ্বিগুণ।

একটি মাউন্ট পদ্ধতি নির্বাচন করার জন্য মানদণ্ড উপলব্ধ লক্ষ্যমাত্রা আকার, ঘূর্ণনকারী অক্ষীয় আন্দোলনের প্রত্যাশিত পরিমাণ, এবং মেশিনে বিদ্যমান ডিই লক্ষ্যমাত্রা টাইপ।যদি কলার উচ্চতা যথেষ্ট এবং প্রয়োজনীয় মোট পরিমাপ পরিসীমা 27 এর কম হয়.9 মিমি 1.1 ইঞ্চি, অতিরিক্ত পরিমাপের জন্য পছন্দসই কনফিগারেশন হল একটি কলার একই দিকে পর্যবেক্ষণ দুটি ট্রান্সডুসার ব্যবহার করা। যখন 28 মিমি থেকে 56 মিমি (1.1 থেকে 2.2 ইঞ্চি) মোট পরিসীমা প্রয়োজন হয়, ডিফারেনশিয়াল এক্সপেনশন কোলার বা অন্য লক্ষ্য উপাদানগুলির বিপরীত দিকে পরিপূরকভাবে ট্রান্সডুসারগুলি ইনস্টল করুন।

3300 এক্সএল 50 মিমি প্রোব তিনটি কেস এবং থ্রেড কনফিগারেশনে আসে যা শারীরিকভাবে সমস্ত স্ট্যান্ডার্ড 7200 50 মিমি সিস্টেমগুলিকে প্রতিস্থাপন করে (পার্শ্ব এবং পিছনের প্রস্থান প্রোবগুলি সহ) ।স্ট্যান্ডার্ড 7200 স্টাইল মাউন্টিং brackets এখনও হিসাবে পাওয়া যায়

এছাড়াও 50 মিমি ডিই ইন্টিগ্রাল ট্রান্সডুসার স্লাইডিং মাউন্ট বেসের সাথে জোনকে অভিযোজিত করার জন্য একটি নতুন ব্র্যাকেটও উপলব্ধ।394 ভি / মিমি (10 এমভি / মিলি) আউটপুট যা 7200 এবং 50 মিমি ডিই ইন্টিগ্রাল সিস্টেমের সাথে অভিন্ন, যা গ্রাহকদের মনিটর কনফিগারেশনে কোনও পরিবর্তন প্রয়োজন ছাড়াই আপগ্রেড করার অনুমতি দেয়। পূর্ববর্তী সিস্টেম থেকে আপগ্রেড করার সময়, ট্রান্সডুসার সিস্টেমের প্রতিটি উপাদান (সোন্ড, এক্সটেনশন তারের,এবং Proximitor সেন্সর) 3300 XL 50 মিমি উপাদান দ্বারা প্রতিস্থাপিত করা আবশ্যক.
