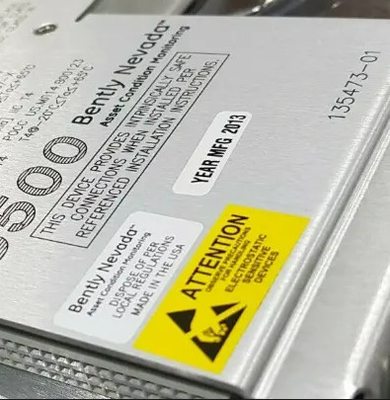

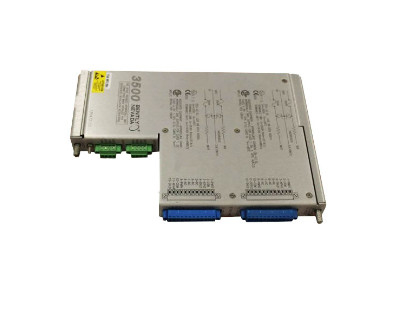

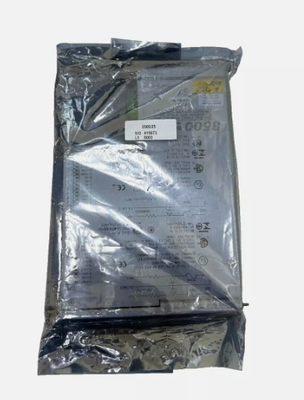

বেন্টলি নেভাদা ৩৫০০/২৫-০১-০৩-০০ ১৩৫৪৭৩-০১ কীফাজর অভ্যন্তরীণ বাধা I/O মডিউল অভ্যন্তরীণ সমাপ্তি সহ

বেন্টলি নেভাদা3500/25-01-03-00 135473-01 কীফাজর অভ্যন্তরীণ বাধা I/O মডিউল অভ্যন্তরীণ সমাপ্তি সহ

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

৩৫০০/২৫ উন্নত কীফাসর মডিউল একটি অর্ধ উচ্চতা, দুই চ্যানেল মডিউল যা ৩৫০০ র্যাকের মনিটর মডিউলগুলিতে কীফাসর সংকেত সরবরাহ করতে ব্যবহৃত হয়। The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer৩৫০০ মেশিন প্রোটেকশন সিস্টেম স্বাভাবিক কনফিগারেশনে চারটি কীফাসর সিগন্যাল এবং জোড়া কনফিগারেশনে আটটি কীফাসর সিগন্যাল গ্রহণ করতে পারে।

(Keyphasor সংকেত একটি ঘোরানো খাদ বা গিয়ার থেকে প্রতি ঘুরতে একবার বা মাল্টি-এভেনট প্রতি ঘুরতে একটি পালস এটি একটি সুনির্দিষ্ট সময় পরিমাপ প্রদান করার জন্য ব্যবহৃত হয়। 3500 মনিটর মডিউল এবং বহিরাগত শেল্ফ ঘূর্ণনশীল পরিমাপ করার জন্য ডায়াগনস্টিক সরঞ্জাম গতি এবং ভেক্টর পরামিতি যেমন 1X কম্পন ব্যাপ্তি এবং ফেজ)

উন্নত কীফাজর মডিউল একটি উন্নত ৩৫০০ সিস্টেম মডিউল।এটি পূর্ববর্তী ডিজাইনের তুলনায় বিস্তৃত কীফ্যাসর সিগন্যাল প্রসেসিং ক্ষমতা সরবরাহ করে যখন ফর্মের দিক থেকে সম্পূর্ণ নিচে সামঞ্জস্য বজায় রাখে, পুরানো সিস্টেমে ব্যবহারের জন্য বিদ্যমান কীফ্যাসর মডিউলগুলির সাথে ফিট এবং কাজ করে। কীফ্যাসর মডিউল, পিডাব্লুএ 125792-01, সম্পূর্ণরূপে আপডেট করা 149369-01 মডিউল দ্বারা প্রতিস্থাপিত হয়।

যখন ট্রিপল মডুলার রিডন্ড্যান্ট (টিএমআর) অ্যাপ্লিকেশনগুলির জন্য একটি সিস্টেম কীফাসর ইনপুট প্রয়োজন হয়, তখন 3500 সিস্টেমটি দুটি কীফাসর মডিউল ব্যবহার করা উচিত। এই কনফিগারেশনে,মডিউল সমান্তরালভাবে কাজ করে র্যাকের অন্যান্য মডিউলগুলিতে একটি প্রাথমিক এবং মাধ্যমিক কীফাসর সংকেত উভয়ই সরবরাহ করে.

Isolated Keyphasor I/O মডিউল এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে Keyphasor সংকেতগুলি একাধিক ডিভাইসের সাথে সমান্তরালভাবে আবদ্ধ থাকে এবং একটি নিয়ন্ত্রণ সিস্টেমের মতো অন্যান্য সিস্টেম থেকে বিচ্ছিন্নতার প্রয়োজন হয়। The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided

এই I/O মডিউলটির উদ্দেশ্য মূলত শ্যাফ্টের গতি পরিমাপ করা এবং ফেজ নয়। মডিউলটি ফেজ পরিমাপ প্রদান করতে পারে,কিন্তু এই I/O অ-বিচ্ছিন্ন I/O সংস্করণ তুলনায় একটি সামান্য উচ্চতর ফেজ Shift প্রবর্তন.

অর্ডার তথ্যrমেশিন
