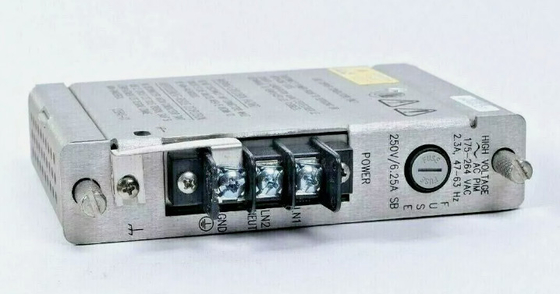

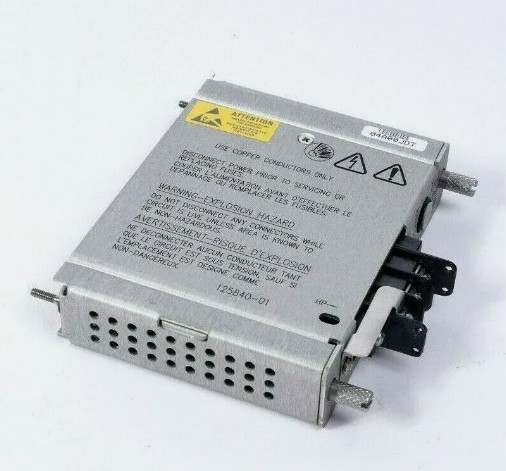

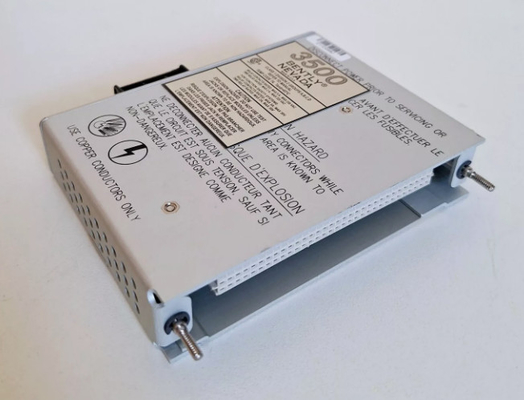

বেন্টলি নেভাদা 3500/15-02-02-00 125840-01 পাওয়ার সাপ্লাই হাই ভোল্টেজ এসি পাওয়ার ইনপুট মডিউল (পিআইএম)

বেন্টলি নেভাদা 3500/15-02-02-00 125840-01 পাওয়ার সাপ্লাই হাই ভোল্টেজ এসি পাওয়ার ইনপুট মডিউল (পিআইএম)

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

৩৫০০ সিস্টেম মেশিন সুরক্ষা অ্যাপ্লিকেশনের জন্য উপযুক্ত অনলাইনে অবিচ্ছিন্ন পর্যবেক্ষণ প্রদান করে।এবং আমেরিকান পেট্রোলিয়াম ইনস্টিটিউটের এপিআই ৬৭০ স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছেসিস্টেমের মডুলার র্যাক-ভিত্তিক নকশায় নিম্নলিখিত উপাদানগুলি অন্তর্ভুক্ত রয়েছেঃ

3500/05 ইনস্ট্রুমেন্ট র্যাক (প্রয়োজন)

এক বা দুটি 3500/15 পাওয়ার সাপ্লাই (প্রয়োজনীয়)

৩৫০০/২২এম ট্রান্সিয়েন্ট ডেটা ইন্টারফেস (টিডিআই) মডিউল (প্রয়োজনীয়)

এক বা একাধিক 3500/XX মনিটর মডিউল (প্রয়োজনীয়)

এক বা একাধিক 3500/32M (4-চ্যানেল) বা 3500/33 (16-চ্যানেল) রিলে মডিউল (ঐচ্ছিক)

এক বা দুই 3500/25 Keyphasor* মডিউল (ঐচ্ছিক)

এক বা একাধিক 3500/92 কমিউনিকেশন গেটওয়ে মডিউল (ঐচ্ছিক)

ইনপুট/আউটপুট (I/O) মডিউল (প্রয়োজনীয়)

3500/94M ভিজিএ ডিসপ্লে (ঐচ্ছিক)

অভ্যন্তরীণ বা বাহ্যিক অভ্যন্তরীণ নিরাপত্তা বাধা, বা বিপজ্জনক এলাকার ইনস্টলেশনের জন্য গ্যালভানিক বিচ্ছিন্নকারী (বিকল্প)

৩৫০০ সিস্টেম কনফিগারেশন সফটওয়্যার (প্রয়োজনীয়) সিস্টেম কম্পোনেন্টগুলি নিচের বিভাগে এবং তাদের পৃথক ডেটা শীটগুলিতে আরও বিস্তারিতভাবে বর্ণনা করা হয়েছে।

3500 পাওয়ার সাপ্লাই অর্ধ উচ্চতা মডিউল এবং র্যাকের বাম দিকে বিশেষভাবে ডিজাইন করা স্লট ইনস্টল করা আবশ্যক।3500 র্যাক এক বা দুটি শক্তি সরবরাহ (এসি এবং / অথবা ডিসি কোন সমন্বয়) ধারণ করতে পারে এবং উভয় সরবরাহ একটি সম্পূর্ণ র্যাক শক্তি করতে পারেন. যদি ইনস্টল করা হয়, দ্বিতীয় সরবরাহ প্রাথমিক সরবরাহের জন্য একটি ব্যাকআপ হিসাবে কাজ করে। যখন দুটি শক্তি সরবরাহ একটি র্যাক ইনস্টল করা হয়,নীচের স্লটে সরবরাহ প্রাথমিক সরবরাহ হিসাবে কাজ করে এবং উপরের স্লটে সরবরাহ ব্যাকআপ সরবরাহ হিসাবে কাজ করে. পাওয়ার সাপ্লাই মডিউল অপসারণ বা সন্নিবেশ র্যাক অপারেশন ব্যাহত করবে না যতক্ষণ একটি দ্বিতীয় পাওয়ার সাপ্লাই ইনস্টল করা হয়।3500 পাওয়ার সাপ্লাই বিভিন্ন ইনপুট ভোল্টেজ গ্রহণ করে এবং অন্যান্য 3500 মডিউল দ্বারা ব্যবহারের জন্য গ্রহণযোগ্য ভোল্টেজ রূপান্তর করে৩৫০০ সিরিজের মেশিন প্রোটেকশন সিস্টেমের সাথে নিম্নরূপ তিনটি পাওয়ার সাপ্লাই সংস্করণ পাওয়া যায়:

• এসি পাওয়ার

• উচ্চ ভোল্টেজ ডিসি পাওয়ার সাপ্লাই

• নিম্ন ভোল্টেজ ডিসি পাওয়ার সাপ্লাই

3500/15 পাওয়ার সাপ্লাই এসি বা ডিসি ইনপুট পাওয়ারের জন্য অর্ডার করা যেতে পারে, বিশ্বব্যাপী ভোল্টেজ উত্সগুলির সাথে সামঞ্জস্য সরবরাহ করে। লাইন গোলমাল ফিল্টারগুলি স্ট্যান্ডার্ড।3500 র্যাক একক সরবরাহ থেকে কাজ করতে পারে, অথবা দ্বৈত সরবরাহগুলি এমন পরিস্থিতিতে অতিরিক্ত সরবরাহের জন্য ব্যবহার করা যেতে পারে যা বিদ্যুৎ বিচ্ছিন্নতা সহ্য করতে পারে না।

ডাবল সরবরাহগুলি বামদিকে র্যাক স্লটের উপরের এবং নীচের অবস্থানে থাকে। অতিরিক্ত সরবরাহগুলি পৃথক ভোল্টেজ উত্স ব্যবহার করতে পারে। উদাহরণস্বরূপ,প্রাথমিক (নীচের) সরবরাহ 120 ভ্যাক পাওয়ার দিয়ে কাজ করতে পারে যখন ব্যাকআপ (উপরের) সরবরাহ একটি অবিচ্ছিন্ন 24 ভিডিসি উত্স থেকে সরবরাহ করা যেতে পারে.

প্রতিটি সরবরাহ পৃথকভাবে পুরো র্যাক এবং তার মডিউল শক্তি সরবরাহ করতে পারেন। যখন অতিরিক্ত সরবরাহ ব্যবহার করা হয়,নিম্ন সরবরাহ রাক জন্য প্রাথমিক শক্তি হিসাবে কাজ করে যখন উপরের সরবরাহ একটি ব্যাকআপ হিসাবে কাজ করে, প্রাথমিক সরবরাহ ব্যর্থ হলে র্যাক ফাংশন বিরতি ছাড়াই তাত্ক্ষণিকভাবে এবং স্বয়ংক্রিয়ভাবে প্রাথমিক র্যাক সরবরাহ হিসাবে কাজ করার জন্য প্রস্তুত।

3500/15 পাওয়ার সাপ্লাই মডিউলটিতে স্ব-মনিটরিং ফাংশন রয়েছে যা এটিকে নির্ধারণ করতে দেয় যে তার সমস্ত আউটপুট ভোল্টেজ স্পেসিফিকেশনগুলির মধ্যে রয়েছে কিনা।মডিউলটি পাওয়ার সাপ্লাই এর সামনের প্যানেলে সবুজ সাপ্লাই ওকে এলইডি এর মাধ্যমে এটি ঘোষণা করে.

ডেটাশীট লিঙ্কঃ

3500-15 এসি এবং ডিসি পাওয়ার সাপ্লাই ডেটা শীট - 14153...
