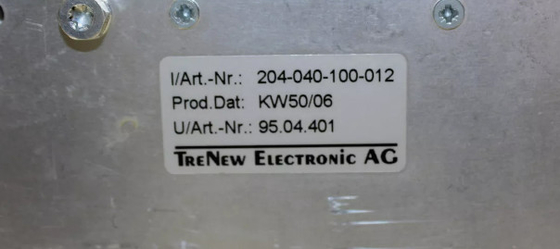

ABE040 204-040-100-012 সিস্টেম র্যাক 19 "র্যাক উচ্চতা 6U সঙ্গে

ABE040 204-040-100-012সিস্টেম র্যাক 19 "র্যাক 6U উচ্চতার সাথে

পণ্যের বিবরণঃ

বর্ণনাঃ

একটি ভিএম এমপিএস 19 ইঞ্চি র্যাক (84TE) 6U (6HE) উচ্চতার সাথে স্থাপন করা যেতে পারে, হিসাবে পরিচিতVM600 সিস্টেম র্যাক। এই র্যাকের দুটি প্রকার রয়েছেঃ ABE040 এবং ABE042। এগুলি র্যাক মাউন্টিং ব্র্যাকেটের অবস্থান ব্যতীত একই।

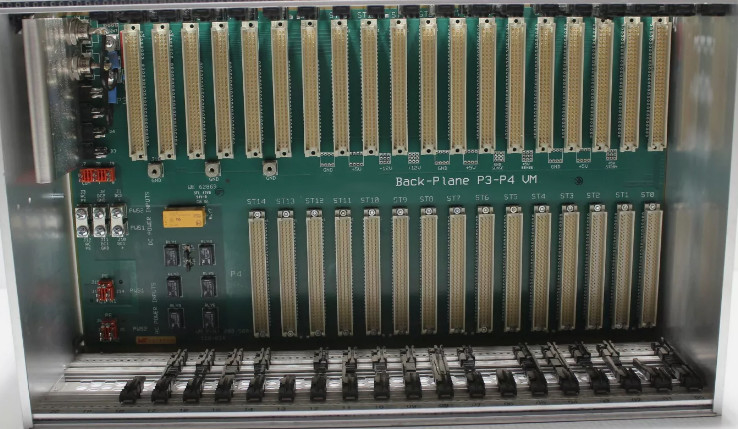

একটি ABE040 এর একটি সামনের কার্ড খাঁচা এবং একটি পিছনের কার্ড খাঁচা রয়েছে। কার্ড খাঁচাগুলি র্যাক ব্যাকপ্লেন দ্বারা পৃথক করা হয়।

র্যাকের সামনের প্যানেল এবং পিছনের প্যানেলের চেহারা সম্পূর্ণরূপে দুটি কার্ড খাঁচায় ইনস্টল করা কার্ডের ধরণের উপর নির্ভর করে।

স্ট্যান্ডার্ড 19 "র্যাকের পিছনে ইনস্টল করা বেশিরভাগ কার্ড একটি বৈদ্যুতিন কীিং প্রক্রিয়া ব্যবহার করে যা কার্ডটি সঠিক স্লটে ইনস্টল করা হয়েছে তা নিশ্চিত করতে সহায়তা করে (উদাহরণস্বরূপ,র্যাকের সামনের অংশে সংশ্লিষ্ট প্রসেসিং কার্ডের ঠিক পিছনের স্লটে)এর মধ্যে রয়েছে আইওসি৪টি, আইওসি৮টি এবং আইআরসি৪ কার্ড।

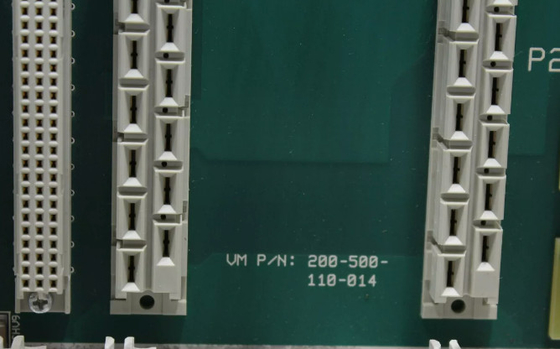

ABE04x র্যাকগুলিতে, ব্যাকপ্লেনের প্রতিটি স্লটে একটি অনন্য, হার্ড ওয়্যার্ড 4-অঙ্কের বাইনারি কোড রয়েছে

এই ইলেকট্রনিক কী মেকানিজম বাস্তবায়ন কার্ড একটি ব্যাংক আছে মাইক্রো সুইচ যাকার্ডে একটি স্লট নম্বর নির্ধারণ করতে ব্যবহার করা যেতে পারে.এই কোডটি কার্ডে (IOC4T, IOC8T বা IRC4) স্লট নম্বর (ঠিকানা) বরাদ্দ রেজিস্টারে সংরক্ষণ করা হয়।

প্রতিটি কার্ড তার স্লট নম্বরটি র্যাকের ব্যাকপ্লেনে কোড করা হার্ড-ক্যাবার্ড স্লট নম্বরটির সাথে তুলনা করে। তুলনাটির ফলাফল সাধারণত কার্ড প্যানেলে স্লট ত্রুটি এলইডিতে প্রদর্শিত হয়ঃ

• যদি কোডগুলি একই হয়, LED সবুজ হয়।

• যদি কোডগুলি একই না হয়, LED লাল হয়।
