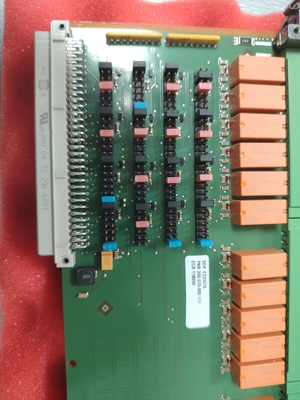

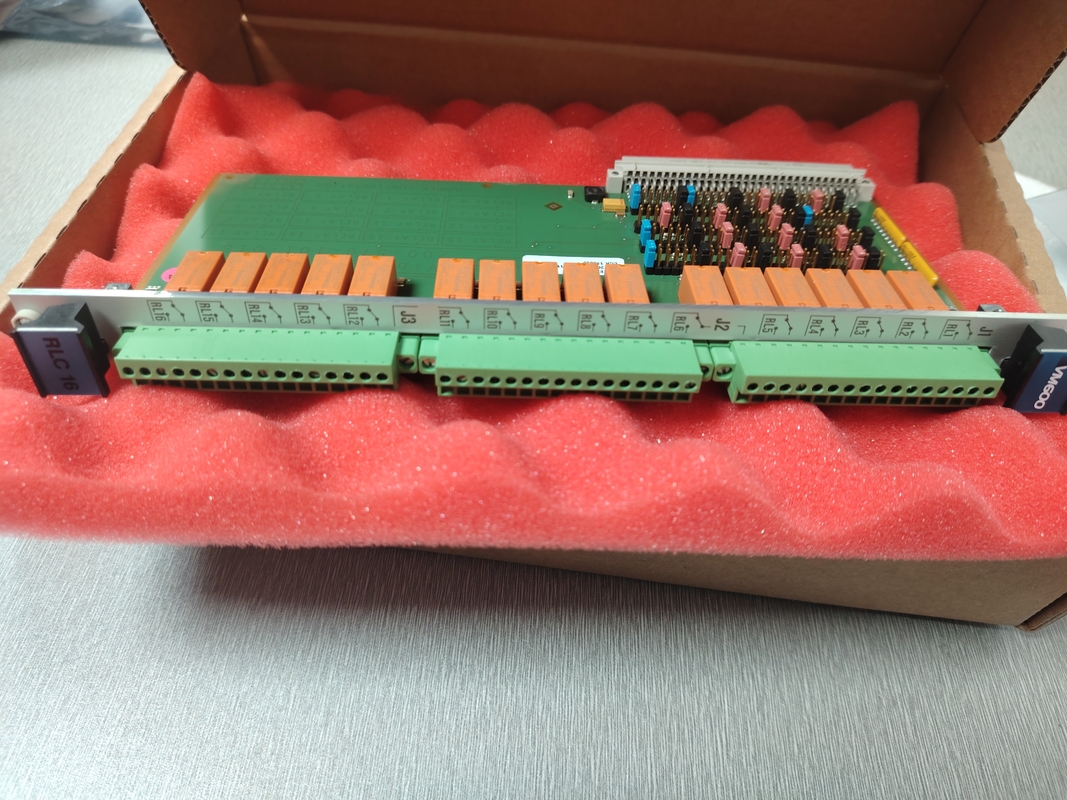

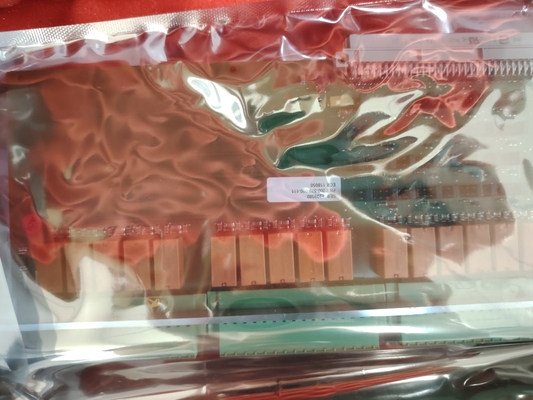

RLC16 200-570-101-013 রিলে কার্ড স্টক ইএসডি সিস্টেম কার্ড

RLC16 200-570-101-013স্টক ইএসডি সিস্টেমের রিলে কার্ড

পণ্যের বিবরণঃ

বর্ণনাঃ

RLC16 প্যানেলে এর 16 টি রিলেগুলির জন্য তিনটি স্ক্রু টার্মিনাল রয়েছে। এই টার্মিনালগুলি নিম্নরূপঃ

• এনসি √ স্বাভাবিকভাবে বন্ধ রিলে যোগাযোগ

• NO ️ স্বাভাবিকভাবে খোলা রিলে যোগাযোগ

• COM ️ সাধারণ রিলে যোগাযোগ।

প্রতিটি পৃথক রিলে এর প্রকৃত আচরণ RLC16 কার্ডের জাম্পারগুলির উপর নির্ভর করে, উদাহরণস্বরূপ, একটি রিলে স্বাভাবিকভাবে শক্তিযুক্ত (NE) বা স্বাভাবিকভাবে শক্তিহীন (NDE) হতে কনফিগার করা যেতে পারে।

RLC16 প্যানেল (র্যাকের পিছনে) তিনটি টার্মিনাল স্ট্রিপ ধারণ করে, যা J1, J2 এবং J3 হিসাবে চিহ্নিত করা হয়। প্রতিটি স্ট্রিপ একটি সকেট এবং একটি জোড়া সংযোগকারী নিয়ে গঠিত, যা 16 স্ক্রু টার্মিনাল ধারণ করে।স্ক্রু টার্মিনালগুলি ≤1 এর ক্রস সেকশন সহ তারগুলি গ্রহণ করতে পারে.5 মিমি।

প্রতিটি সকেট এবং জোড়া সংযোগকারী একটি যান্ত্রিক কী সিস্টেম দিয়ে সজ্জিত করা যেতে পারে যাতে ভুল সংযোগ প্রতিরোধ করা যায়।

RLC16 IOC4T এবং IOC8T কার্ডের বোর্ড (স্থানীয়) রিলেগুলিকে পরিপূরক করতে ব্যবহৃত হয়। RLC16 এর জাম্পারগুলি এই কার্ডগুলি কনফিগার করার সাথে সাথে সেট আপ করা আবশ্যক।

আরএলসি১৬ কার্ডে কোনো ইলেকট্রনিক কী মেকানিজম নেই যা এটিকে ভার্চুয়াল মেশিন সিস্টেমের র্যাকের ভুল স্লটে ইনস্টল করা থেকে বিরত রাখে।কারণ RLC16 কোন বুদ্ধিমত্তা ধারণ করে না, এটি একটি কনফিগারেশনের সাথে প্রোগ্রাম করা হয় না) এবং একটি কার্ড জোড়া হিসাবে কাজ করে না (যেমন MPC4 / IOC4T বা AMC8 / IOC8T) ।

যদিও RLC16 কার্ডগুলি র্যাকের প্রায় প্রতিটি স্লটে ইনস্টল করা যায়,একটি কনফিগার করা সিস্টেমে একটি RLC16 কার্ডের প্রকৃত স্লট অবস্থান ওপেন কালেক্টর (ওসি) বাস এবং VM MPS সিস্টেমের কনফিগারেশনের অন্যান্য বিবরণ দ্বারা নির্ধারিত হয়.
