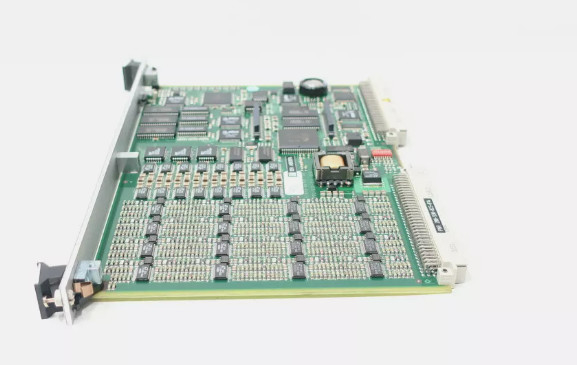

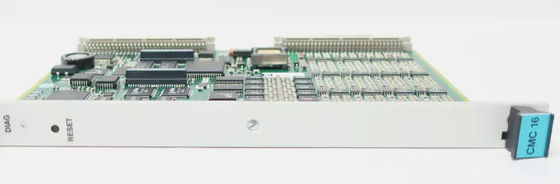

CMC16 200-530-012-012 অবস্থা পর্যবেক্ষণ কার্ড স্টক

CMC16 200-530-012-012 অবস্থা পর্যবেক্ষণ কার্ড স্টক

পণ্যের বিবরণঃ

বর্ণনাঃ

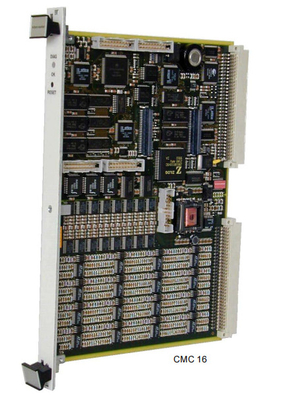

সিএমসি ১৬ কন্ডিশন মনিটরিং কার্ড হল ভিএম সিরিজের কন্ডিশন মনিটরিং সিস্টেমের কেন্দ্রীয় উপাদান।

এই ইন্টেলিজেন্ট ফ্রন্ট-এন্ড ডেটা অ্যাক্সিভেশন ইউনিট (ডিএইউ) ভিএম সিএমএস সফটওয়্যারের সাথে একত্রে ব্যবহার করা হয়,ইথারনেট কন্ট্রোলারের সাথে VM600 সিরিজের CPU M মডিউলের মাধ্যমে অথবা সরাসরি সিরিয়াল লিঙ্কের মাধ্যমে হোস্ট কম্পিউটারে ফলাফল বিশ্লেষণ এবং প্রেরণ করা.

ইনপুটগুলি সম্পূর্ণরূপে প্রোগ্রামযোগ্য এবং গতি, ফেজ রেফারেন্স, কম্পন (দ্রুতকরণ, গতি বা স্থানচ্যুতি), গতিশীল চাপ, এয়ারগ্যাপ রটার এবং মেরু প্রোফাইলের প্রতিনিধিত্বকারী সংকেত গ্রহণ করতে পারে।যেকোনো গতিশীল বা প্রায় স্ট্যাটিক সংকেত. সিগন্যালগুলি VM600 এর মাধ্যমে সংলগ্ন মেশিন প্রোটেকশন কার্ড (এমপিসি 4) থেকে ইনপুট করা যেতে পারে। কাঁচা বাস এবং টাচো বাস বা আইওসি 16 টি এর স্ক্রু টার্মিনাল সংযোগকারীদের মাধ্যমে বাহ্যিকভাবে।আইওসি 16 টি মডিউলগুলি সিগন্যাল কন্ডিশনার এবং ইএমসি সুরক্ষা সরবরাহ করে এবং ইনপুটগুলি সিএমসি 16 এ রুট করার অনুমতি দেয়, যার মধ্যে রয়েছে ১৬ টি প্রোগ্রামযোগ্য ট্র্যাকযুক্ত অ্যান্টি-এলিয়াসিং ফিল্টার এবং অ্যানালগ-টু-ডিজিটাল কনভার্টার (এডিসি) ।সময় ডোমেন থেকে ফ্রিকোয়েন্সি ডোমেনের রূপান্তর (দ্রুত ফুরিয়ে রূপান্তর), ব্যান্ড এক্সট্রাকশন, ইউনিট রূপান্তর, সীমা চেকিং, এবং হোস্ট সিস্টেমের সাথে যোগাযোগ।

প্রতি চ্যানেলে 10 টি উপলব্ধ আউটপুটগুলির মধ্যে রয়েছে RMS, পিক, পিক-পিক, সত্যিকারের পিক, সত্যিকারের পিক-পিক মান, গ্যাপ, এসএমএক্স, বা সিঙ্ক্রোন বা অ্যাসিনক্রোনভাবে অর্জিত বর্ণালীগুলির উপর ভিত্তি করে কোনও কনফিগারযোগ্য ব্যান্ড।ত্বরণ (জি), গতি (ইন / সেকেন্ড, মিমি / সেকেন্ড) এবং স্থানচ্যুতি (মিল, মাইক্রন) সংকেতগুলি সরবরাহ করা হয় এবং যে কোনও মানের প্রদর্শনের জন্য রূপান্তর করা যেতে পারে। যদি কনফিগার করা হয় তবে ডেটা কেবলমাত্র ব্যতিক্রমীভাবে হোস্ট কম্পিউটারে প্রেরণ করা হয়,উদাহরণস্বরূপ, শুধুমাত্র যদি মানের পরিবর্তন একটি পূর্বনির্ধারিত থ্রেশহোল্ড অতিক্রম করে। মানগুলি মসৃণকরণ বা গোলমাল হ্রাসের জন্য গড় করা যেতে পারে।

সিএমসি 16 নির্ধারিত ব্যবধানে বা অ্যালার্ম সনাক্তকরণে (তরঙ্গরূপ, বর্ণালী এবং কক্ষপথ) ধরা উচ্চ-রেজোলিউশনের ডেটা অর্জন করে এবং প্রক্রিয়া করে। বর্ণালী রেজোলিউশন, ফ্রিকোয়েন্সি স্প্যান বা অর্ডার স্প্যান,উইন্ডো টাইপ, গড়ের মোড এবং গড়ের সংখ্যা সম্পূর্ণরূপে কনফিগারযোগ্য।এছাড়াও একটি "ওসিলস্কোপ মোড" ব্যবহার করে কয়েক মিনিটের মধ্যে সময় ভিত্তিক ডেটা ক্যাপচার করার ক্ষমতা রয়েছে কারণ এটি মূল্যবান ডেটা সরবরাহ করতে পারেবিশেষ করে মেশিন চালু করার সময়।

বৈশিষ্ট্য

• 16 টি স্বতন্ত্রভাবে কনফিগারযোগ্য গতিশীল চ্যানেল
• 16 সমান্তরাল প্রোগ্রামযোগ্য অ্যান্টি-এলিজিং ফিল্টার এবং এডিসি
• প্রথম 4 টি চ্যানেল এছাড়াও tacho ইনপুট হিসাবে কনফিগারযোগ্য
• শেষ 12 টি চ্যানেল প্রক্রিয়া মান হিসাবেও কনফিগারযোগ্য
• এমই আর্কিটেকচার
• কনফিগারযোগ্য সিঙ্ক্রোন এবং অসিঙ্ক্রোন নমুনা গ্রহণ
• উচ্চ রেজোলিউশনের 3200 লাইন FFT
• প্রতি চ্যানেলে সম্পূর্ণরূপে কনফিগারযোগ্য ১০টি প্রসেসিং আউটপুট, যা ফ্রিকোয়েন্সি ব্যান্ড বা টাইম-ডোমেইন ভিত্তিক আউটপুট হতে পারে।
• হিস্টেরেসিস ডেডব্যান্ড সহ প্রতি প্রক্রিয়াকৃত আউটপুট প্রতি 6 কনফিগারযোগ্য অ্যালার্ম
• সময়সূচীভিত্তিক, অ্যালার্ম ভিত্তিক এবং ব্যতিক্রম ভিত্তিক
• বোর্ড বুফার স্টোরেজ
• সামনের প্যানেলে 3-রঙের এলইডি দ্বারা অবস্থা নির্দেশক
• স্বয়ংক্রিয় কনফিগারেশনের সাথে লাইভ কার্ড সন্নিবেশ / অপসারণ
• ইথারনেট এবং সিরিয়াল আরএস-৪৮৫১ যোগাযোগের বিকল্প
