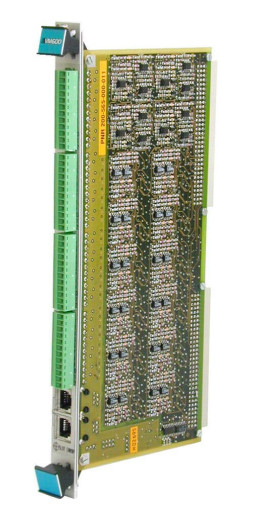

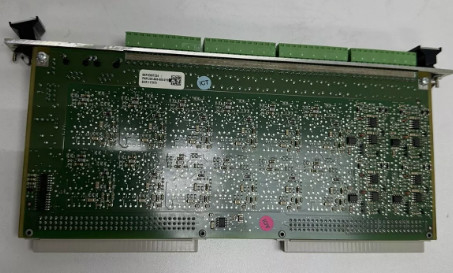

IOC16T 200-565-000-013 ইনপুট / আউটপুট কার্ড ইন স্টক ইএসডি সিস্টেম কার্ড

IOC16T 200-565-000-013 ইনপুট / আউটপুট কার্ড ইন স্টক ইএসডি সিস্টেম কার্ড

পণ্যের বিবরণঃ

বর্ণনাঃ

আইওসি 16 টি ইনপুট / আউটপুট কার্ড ভিএম 600 সিরিজের সিএমসি 16 (কন্ডিশন মনিটরিং কার্ড) এর জন্য একটি সংকেত ইন্টারফেস হিসাবে কাজ করে।এটি ABE 04X র্যাকের পিছনে ইনস্টল করা হয় এবং দুটি সংযোগকারীগুলির মাধ্যমে র্যাকের ব্যাকপ্লেনে সরাসরি সংযুক্ত হয়.

প্রতিটি আইওসি 16 টি একটি নির্দিষ্ট সিএমসি 16 এর সাথে যুক্ত এবং র্যাকটিতে সরাসরি এর পিছনে মাউন্ট করা হয়।আইওসি 16 টিতে ট্রান্সডুসার এবং কন্ডিশনার থেকে আসা ট্রান্সমিশন তারের সংযোগের জন্য একটি টার্মিনাল স্ট্রিপ রয়েছেযাইহোক, যদি এই সংকেতগুলি ইতিমধ্যে VM 600 ব্যাকপ্লেন রৌ বাস এবং টাচো বাস লাইনের মাধ্যমে উপলব্ধ থাকে তবে এগুলি অতিরিক্ত তারের প্রয়োজন ছাড়াই সরাসরি নির্বাচন করা যেতে পারে।

এই কার্ডটি ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) এবং সিগন্যালের ঝাঁকুনির বিরুদ্ধে সমস্ত ইনপুট এবং আউটপুট রক্ষা করে এবং ইএমসি (ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতা) মান পূরণ করে।

ট্যাচো ইনপুট, অ্যাক্সিলেরোমিটার, ভেলোমিটার এবং প্রক্সিমিটি প্রোব থেকে সংকেত, বা কোনও গতিশীল বা প্রায় স্ট্যাটিক সংকেতগুলি ডেডিকেটেড সার্কিট্রি দ্বারা শর্তযুক্ত যা ইমপলস শেপিংয়ের মতো কাজগুলি সম্পাদন করে,স্তর সমন্বয়, এসি / ডিসি নির্বাচন এবং ঠান্ডা জংশন ক্ষতিপূরণ। কন্ডিশনার এবং অ্যাক্সেস পদ্ধতি (যেমন স্ক্রু টার্মিনাল বা ব্যাকপ্লেন) নির্বাচন সহজতর করার জন্য মাইক্রো সুইচ সরবরাহ করা হয়।আইওসি ১৬টি এছাড়াও উদ্ভিদ থেকে বিচ্ছিন্নতা প্রদান করে এবং সিএমসি ১৬ এ ইনপুট ফিডআউট নিশ্চিত করে.

যোগাযোগের দুটি পদ্ধতি সমর্থিত; VM 600 র্যাকের স্লট 0 এ একটি CPU M মডিউলের সাথে VMEbus সংযোগ এবং পরবর্তী ইথারনেট লিঙ্ক,অথবা IOC 16T-এ দেওয়া RJ সংযোগকারীগুলির মাধ্যমে সরাসরি বিচ্ছিন্ন মাল্টি-ড্রপ RS-485 সিরিয়াল সংযোগ.

বৈশিষ্ট্য

• সিএমসি ১৬ (কন্ডিশন মনিটরিং কার্ড) এর জন্য ১৬ চ্যানেল ইন্টারফেস কার্ড
• স্ক্রু টার্মিনাল স্ট্রিপ (48 টার্মিনাল)
• সমস্ত ইনপুট এবং আউটপুটগুলির জন্য ইএমআই সুরক্ষা নিশ্চিত করে
• সমস্ত ইনপুট জন্য সংকেত শর্তাবলী প্রদান করে
• প্রথম 4 টি চ্যানেল টাচো বা গতিশীল ইনপুট (যেমন কম্পন) হিসাবে নির্বাচন করা যেতে পারে
• শেষ 12 টি চ্যানেল গতিশীল বা প্রক্রিয়া ইনপুট হিসাবে নির্বাচন করা যেতে পারে
• চ্যানেল 16 থার্মোকপল জন্য গতিশীল, প্রক্রিয়া বা ঠান্ডা জংশন ক্ষতিপূরণ ইনপুট হিসাবে নির্বাচন করা যেতে পারে
• ইনপুটগুলি VM 600 Raw Bus এবং Tacho Bus এর মাধ্যমে রুট করা যেতে পারে
• বোর্ড বিচ্ছিন্ন সিরিয়াল আরএস-৪৮৫ যোগাযোগ বিকল্প
• লাইভ কার্ড সন্নিবেশ / অপসারণঅর্ডার তথ্য
