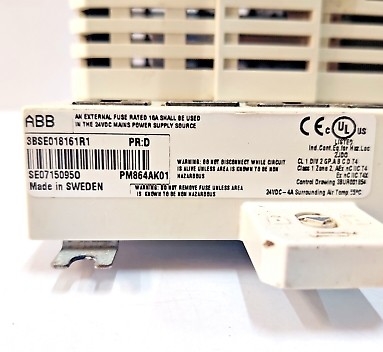

ABB PM864AK01 3BSE018161R1 AC 800M প্রসেসর ইউনিট CPU I/O মডিউল

ABB PM864AK01 3BSE018161R1 AC 800M প্রসেসর ইউনিট CPU I/O মডিউল

পণ্যের বিবরণঃ

বর্ণনাঃ

800xA সিস্টেম সফ্টওয়্যারটি ডিভিডিগুলির একটি সেটে প্যাকেজ করা হয়। সিস্টেম ইনস্টলেশন স্বয়ংক্রিয় ইনস্টলেশন প্রোগ্রাম দ্বারা সমর্থিত।স্বয়ংক্রিয় ইনস্টলেশন প্রোগ্রাম আপনার 800xA সিস্টেমের ইনস্টলেশন এবং কনফিগারেশন সহজ করার জন্য একটি শেল কাঠামো. লাইসেন্সিংয়ের অভাবে ইনস্টলেশন কখনই বাধা দেওয়া হয় না, তবে সিস্টেমটি পরিচালনা বা ইঞ্জিনিয়ারিংয়ের জন্য বৈশিষ্ট্যগুলি আনলক করার জন্য লাইসেন্স প্রয়োজন।এবিবি ব্যতীত কোম্পানি থেকে আপডেট এবং নিরাপত্তা সম্পর্কিত সফটওয়্যার আলাদাভাবে ডাউনলোড এবং ইনস্টল করা আবশ্যক, স্বয়ংক্রিয় ইনস্টলেশন প্রোগ্রাম থেকে নির্দেশিত হিসাবে।

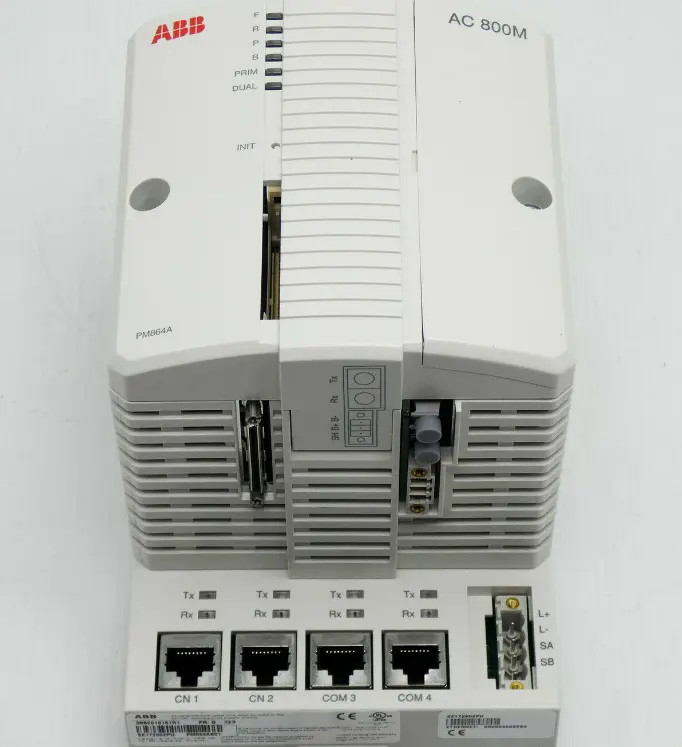

সিপিইউ বোর্ডে মাইক্রোপ্রসেসর এবং র্যাম মেমরি, একটি রিয়েল-টাইম ঘড়ি, এলইডি সূচক, আইএনআইটি চাপ বোতাম এবং একটি কমপ্যাক্টফ্ল্যাশ ইন্টারফেস রয়েছে।PM864AK01 কন্ট্রোলারের বেস প্লেটে দুটি RJ45 ইথারনেট পোর্ট রয়েছে (CN1, CN2) কন্ট্রোল নেটওয়ার্কের সাথে সংযোগের জন্য এবং দুটি RJ45 সিরিয়াল পোর্ট (COM3, COM4) ।যেহেতু অন্য পোর্ট (COM4) বিচ্ছিন্ন এবং একটি কনফিগারেশন টুল সংযোগের জন্য ব্যবহৃত হয়. কন্ট্রোলারটি উচ্চতর প্রাপ্যতার জন্য সিপিইউ রিডান্ডান্সি সমর্থন করে (সিপিইউ, সিইএক্স-বাস, যোগাযোগ ইন্টারফেস এবং এস 800 আই / ও) ।

PM8xx ইউনিটগুলির বেসপ্লেটে (PM891 ব্যতীত) নিয়ন্ত্রণ নেটওয়ার্কের সাথে সংযোগের জন্য দুটি RJ45 ইথারনেট পোর্ট (CN1, CN2) এবং দুটি RJ45 সিরিয়াল পোর্ট (COM3, COM4) রয়েছে।সিরিয়াল পোর্টগুলির মধ্যে একটি (COM3) হল মোডেম নিয়ন্ত্রণ সহ একটি RS-232C পোর্ট সংকেত, অন্য পোর্ট (COM4) বিচ্ছিন্ন এবং কনফিগারেশন সরঞ্জাম সংযোগ করতে ব্যবহৃত হয়। মনে রাখবেন যে PM851/PM851A একটি ইথারনেট (CN1) পোর্টে সীমাবদ্ধ, তাই অতিরিক্ত ইথারনেট উপলব্ধ নয়।বৈদ্যুতিক মডিউল বাস এবং যোগাযোগ সম্প্রসারণ বাস (CEX বাস) সংযোগকারীগুলি বেসপ্লেটে ইনস্টল করা হয়. অন্তর্নির্মিত বৈদ্যুতিক মডিউল বাসটি একটি একক সিপিইউ কনফিগারেশনে সরাসরি বেসপ্লেটে এস 800 আই / ও ইউনিটগুলির একটি গ্রুপকে সংযুক্ত করতে ব্যবহার করা যেতে পারে (প্রতি ক্লাস্টারে সর্বাধিক সংখ্যক ইউনিট ১২) । তবে,অপটিক্যাল মডিউল বাসে আরও সাতটি ক্লাস্টার (প্রতিটিতে সর্বোচ্চ ১২টি ইউনিট থাকে) যোগ করা যেতে পারে.

ডিসিএস (ডিস্ট্রিবিউটেড কন্ট্রোল সিস্টেম, ডিস্ট্রিবিউটেড কন্ট্রোল সিস্টেম) ইন্ডাস্ট্রিয়াল অটোমেশনের বৃহত আকারের উত্পাদনের জন্য একটি কম্পিউটার প্রযুক্তি, নিয়ন্ত্রণ প্রযুক্তি,নেটওয়ার্ক যোগাযোগ প্রযুক্তি এবং মাল্টিমিডিয়া প্রযুক্তি পণ্য একত্রিত করতে, প্রদান উইন্ডো ভাল মানুষ-মেশিন ইন্টারফেস এবং শক্তিশালী যোগাযোগ ফাংশন আছে, প্রক্রিয়া নিয়ন্ত্রণ, প্রক্রিয়া ব্যবস্থাপনা জন্য দায়ী।

ABB PM864AK01 3BSE018161R1 হল এসি 800M কন্ট্রোল সিস্টেমের জন্য একটি প্রসেসর ইউনিট। এটি একটি শক্তিশালী এবং বহুমুখী প্রসেসর ইউনিট যা বিস্তৃত অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে,প্রক্রিয়া নিয়ন্ত্রণ সহPM864A কন্ট্রোলারের বেস প্লেটে কন্ট্রোল নেটওয়ার্কের সাথে সংযোগের জন্য দুটি RJ45 ইথারনেট পোর্ট (CN1, CN2) এবং দুটি RJ45 সিরিয়াল পোর্ট (COM3, COM4) রয়েছে।সিরিয়াল পোর্টগুলির মধ্যে একটি (COM3) হল মোডেম নিয়ন্ত্রণ সংকেত সহ একটি RS-232C পোর্ট, যেখানে অন্য পোর্ট (COM4) বিচ্ছিন্ন এবং একটি কনফিগারেশন টুল সংযোগের জন্য ব্যবহৃত হয়। নিয়ামক উচ্চতর প্রাপ্যতা জন্য সিপিইউ রিডান্ডান্সি সমর্থন করে (সিপিইউ, সিইএক্স-বাস,যোগাযোগ ইন্টারফেস এবং 800XA I/O).

ডেটাশিট লিঙ্ক:

ABB PM864AK01 3BSE018161R1.pdf
