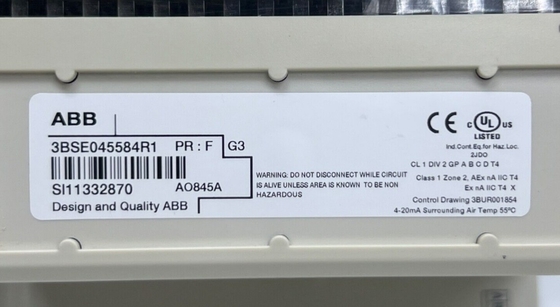

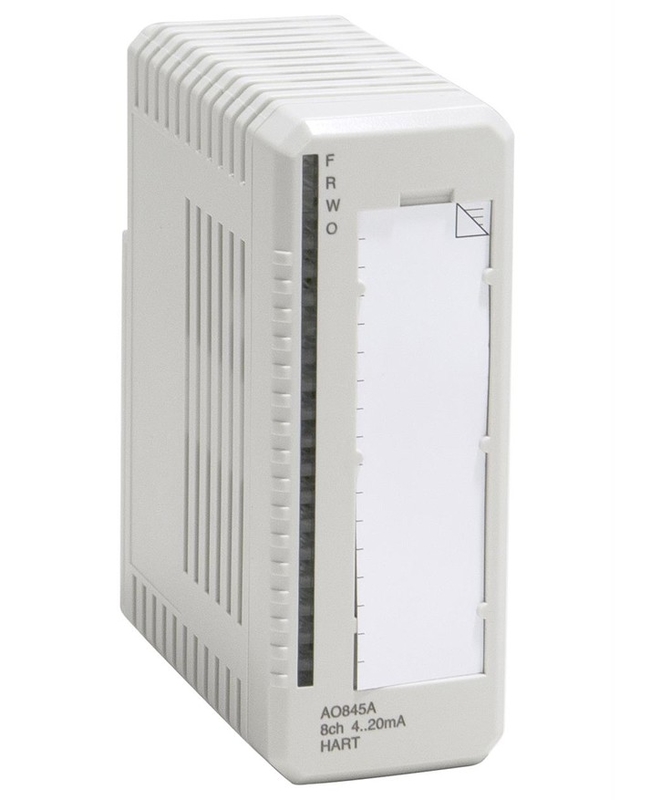

ABB AO845A 3BSE045584R1 অ্যানালগ আউটপুট মডিউল S/R HART 8 চ্যানেল মডিউল

ABB AO845A 3BSE045584R1 অ্যানালগ আউটপুট মডিউল S/R HART 8 চ্যানেল মডিউল

পণ্যের বিবরণঃ

বর্ণনাঃ

বাহ্যিক চ্যানেল ত্রুটি রিপোর্ট করা হয় (শুধুমাত্র সক্রিয় চ্যানেলের জন্য রিপোর্ট করা হয়) যদি প্রসেস পাওয়ার সাপ্লাই যা আউটপুট সার্কিট্রিতে সরবরাহ ভোল্টেজ খুব কম হয়,অথবা আউটপুট বর্তমান আউটপুট সেট মানের চেয়ে কম এবং আউটপুট সেট মান > 1 mA (ওপেন সার্কিট).

অভ্যন্তরীণ চ্যানেল ত্রুটি রিপোর্ট করা হয় যদি আউটপুট সার্কিট সঠিক বর্তমান মান দিতে পারে না। একটি অতিরিক্ত জোড়ায় মডিউলটি মডিউলবাস মাস্টার দ্বারা ত্রুটি অবস্থায় আদেশ দেওয়া হবে।

ABB AO845A 3BSE045584R1 অ্যানালগ আউটপুট অতিরিক্ত বা একক 1 × 8 ch হার্ট। 4..20 এমএ, 12 বিট, 0.1%, আরএলম্যাক্স 750 ওহম, নামমাত্র বিচ্ছিন্নতা। 50 ভোল্ট। উন্নত বোর্ড ডায়াগনস্টিক। মডিউল টার্মিনেশন ইউনিট টিইউ 810, টিইউ 812 ব্যবহার করুন,TU814, TU830, TU833, TU842, TU843. ABB S800 I/O একটি ব্যাপক, distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

ABB 800XA একটি ডিজিটাল আউটপুট মডিউল যা ABB DCS সিস্টেমের একটি গুরুত্বপূর্ণ অংশ। এটি এক সিস্টেমে একাধিক ফাংশনকে একত্রিত করে, যার মধ্যে রয়েছে প্রক্রিয়া নিয়ন্ত্রণ, সম্পদ অপ্টিমাইজেশন, নিরাপত্তা, সুরক্ষা,তথ্য ব্যবস্থাপনা এবং ভিজ্যুয়ালাইজেশনএটি অত্যন্ত কাস্টমাইজযোগ্য এবং যে কোন প্রকারের অ্যাপ্লিকেশনের চাহিদা মেটাতে সক্ষম। ABB 800XA এর সাহায্যে, আপনি আপনার প্রক্রিয়া নিয়ন্ত্রণ, সম্পদ অপ্টিমাইজেশান, নিরাপত্তা,নিরাপত্তাAO845/AO845A 3BSE045584R1 অ্যানালগ আউটপুট মডিউল চমৎকার কর্মক্ষমতা প্রদান করে,নির্ভরযোগ্যতা এবং সবচেয়ে চাহিদাপূর্ণ অ্যাপ্লিকেশন পূরণের নমনীয়তা. ABB 800XA হল যে কোন শিল্পের জন্য নিখুঁত পছন্দ যা নির্ভরযোগ্য, সঠিক এবং ব্যবহার করা সহজ ডিজিটাল আউটপুট মডিউল খুঁজছে।

একক বা অতিরিক্ত অ্যাপ্লিকেশনগুলির জন্য AO845A/AO845 অ্যানালগ আউটপুট মডিউলটিতে 8 টি ইউনিপোলার অ্যানালগ আউটপুট চ্যানেল রয়েছে। মডিউলটি স্ব-নির্ণয় চক্রীয়ভাবে সম্পাদন করে।মডিউলটিতে হার্ট পাস-থ্রো ফাংশন রয়েছে. শুধুমাত্র পয়েন্ট টু পয়েন্ট যোগাযোগ সমর্থিত। আউটপুট ফিল্টারটি হার্ট যোগাযোগের জন্য ব্যবহৃত চ্যানেলে সক্ষম করা আবশ্যক। একক অ্যাপ্লিকেশনের জন্য পাঁচটি ভিন্ন ধরনের এমটিইউ ব্যবহার করা যেতে পারে।TU830/ TU833 এক্সটেন্ডেড এমটিইউ এবং TU810 (বা TU814) কমপ্যাক্ট এমটিইউ অতিরিক্ত টার্মিনাল ছাড়াই ডিভাইসগুলিতে তারের সংযোগ সক্ষম করে. টিইউ 812 কমপ্যাক্ট এমটিইউতে প্রক্রিয়াটির সাথে সংযোগের জন্য একটি ডি-সাব 25 পিন (পুরুষ) সংযোগকারী রয়েছে। অতিরিক্ত অ্যাপ্লিকেশনগুলির জন্য তিনটি ধরণের এমটিইউ রয়েছে,TU842/TU852 একটি অনুভূমিক DIN রেল উপর মাউন্ট এবং TU843 একটি উল্লম্ব DIN রেল উপর মাউন্ট জন্যযদি হার্ট ব্যবহার করা হয় তবে প্রক্রিয়া সংযোগের জন্য সুরক্ষিত ক্ষেত্রের তারের প্রয়োজন হয়।

AO845A S800 I/O পরিবারের অন্তর্ভুক্ত। Fieldbus Communication Interface CI801 এবং কমপ্যাক্ট টাইপ টার্মিনেশন ইউনিটগুলিতে মাউন্ট করা I/O মডিউল সহ S800 I/O।S800 I/O মডিউলার I/O হিসাবে বিতরণ করা হয় যা অ্যাডভ্যান্ট ফিল্ডবাস 100 (AF100) এর মাধ্যমে অনেকগুলি নিয়ামকের সাথে যোগাযোগ করে, PROFIBUS-DP, অথবা সরাসরি। S800 I/O I/O মডিউল এবং প্রক্রিয়া ক্যাবলিংয়ের সহজ ইনস্টলেশন প্রদান করে।এটি অত্যন্ত মডুলারাইজড এবং নমনীয় যাতে I / O মডিউলগুলিকে অনেক অ্যাপ্লিকেশন অনুসারে একত্রিত করা যায়. S800 I/O অনেক কনফিগারেশনে মাউন্ট করা যেতে পারে যা বেশিরভাগ প্রয়োজনীয়তার সাথে মিলে যায়।

ডেটাশিট লিঙ্ক:

ABB AO845A 3BSE045584R1.pdf
