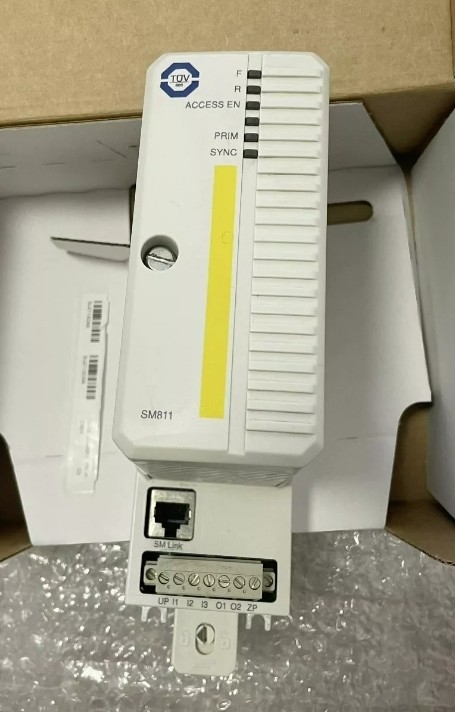

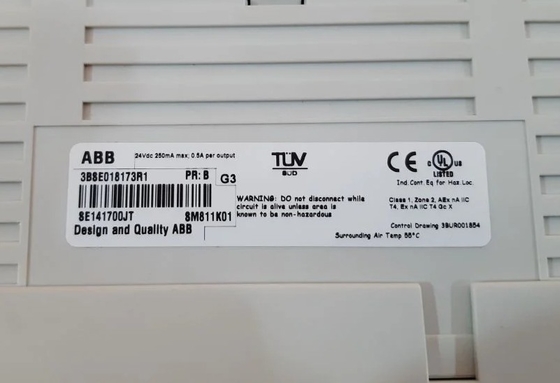

ABB SM811K01 3BSE018173R1 সেফটি সেন্ট্রাল প্রসেসিং ইউনিট মডিউল উচ্চ সততা

ABB SM811K01 3BSE018173R1 সেফটি সেন্ট্রাল প্রসেসিং ইউনিট মডিউল উচ্চ সততা

পণ্যের বিবরণঃ

বর্ণনাঃ

SM811 এর প্রধান কাজ হল SIL এবং SIL1-2 অপারেশনের সময় একটি নিয়ামকের বুদ্ধিমান তত্ত্বাবধান প্রদান করা এবং একটি PM865 এর সাথে একসাথে SIL3 অ্যাপ্লিকেশনের জন্য 1oo2 বৈচিত্র্যময় কাঠামো গঠন করা।উচ্চ প্রাপ্যতা অ্যাপ্লিকেশনের জন্য এটি সম্ভব যে দুটি অপ্রয়োজনীয় সিপিইউগুলির মধ্যে যে কোনওটির সাথে কাজ করে এমন অতিরিক্ত এসএম 811 রয়েছে. এসএম৮১১-এ হট-ইনসার্ট এবং অনলাইন আপগ্রেডের জন্য সক্রিয় এবং অতিরিক্ত এসএম সিঙ্ক্রোনাইজ করার জন্য একটি ডেডিকেটেড সিঙ্ক্রোনাইজেশন লিঙ্ক রয়েছে।এটি একটি অতিরিক্ত সেটআপ মধ্যে দুটি SM811s মধ্যে তথ্য কপি করতে গরম সন্নিবেশ এবং অনলাইন আপগ্রেড পরিস্থিতিতে প্রয়োজন হয়.

ABB SM811K01 সেফটি সিপিইউ মডিউলটি উচ্চ সততার সুরক্ষা অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, যা নির্ভরযোগ্য কর্মক্ষমতা এবং SlL3 মানগুলির সাথে সম্মতি নিশ্চিত করে।এই উচ্চ সততা মডিউল $IL3 জন্য প্রত্যয়িত হয়. এটি নিরাপত্তা ম্যানুয়াল অনুযায়ী কনফিগারেশন প্রয়োজন. স্থানীয় সংস্থাগুলি ABB নিরাপত্তা সিস্টেম এবং অর্ডার নিরাপত্তা সরঞ্জাম সফল বিক্রয় নিশ্চিত করার জন্য যোগ্যতা মেনে চলতে হবে।SM811K01 PM865 কন্ট্রোলারের সাথে সহযোগিতা করে. এটি সিইএক্স বাসের সাথে বিসি 810 সিইএক্স বাসের আন্তঃসংযোগ বাক্সের পরে সংযুক্ত হয়।

উচ্চ অখণ্ডতা, SIL3 এর জন্য প্রত্যয়িত। সুরক্ষা ম্যানুয়াল অনুযায়ী কনফিগারেশন প্রয়োজন। PM865 এর সাথে সহযোগিতা করে এবং BC810 CEX বাস ইন্টারকানেকশন বাক্সের পরে CEX বাসের সাথে সংযুক্ত হয়।এর মধ্যে রয়েছে SM811 নিরাপত্তা মডিউল, টিপি 868 বেসপ্লেট, এবং টিকে 852 ভি 10 সিঙ্ক্রোনাইজেশন লিঙ্ক ক্যাবল। এস 800 আই / ও একটি বিতরণ এবং মডুলার আই / ও সিস্টেম যা প্রোফিবাস-ডিপি / ডিপিভি 1 বা সরাসরি (মডুলিবাসের মাধ্যমে) নিয়ামকদের সাথে যোগাযোগ করে।S800 I/O সিস্টেম DIN রেল মাউন্ট করা হয় এবং ফিল্ডবাস যোগাযোগ ইন্টারফেস গঠিত, মডিউলবাস মডেম, এস৮০০ আই/ও মডিউল এবং মডিউল টার্মিনেশন ইউনিট (এমটিইউ) । এস৮০০ আই/ও মডিউল (এস৮০০এল নয়) এমটিইউতে মাউন্ট করা হয়, যা এগুলিকে গরম-আদান-প্রদানযোগ্য করে তোলে।মাউন্ট প্রয়োজনীয়তা (অনুভূমিক বা উল্লম্ব) এবং ক্ষেত্র সমাপ্তি চাহিদা (পাওয়ারিং) উপর নির্ভর করে, ফিউজিং ইত্যাদি) অনেকগুলি এমটিইউ রয়েছে।

ABB SM811K01 একটি উচ্চ-নিরাপত্তা সুরক্ষা সিপিইউ মডিউল যা SIL3 (নিরাপত্তা নিখুঁততা স্তর 3) এর জন্য প্রত্যয়িত। এটি ABB এর অটোমেশন সিস্টেমে বিশেষত যেখানে সুরক্ষা সমালোচনামূলক।এই মডিউলটি নিরাপত্তা সংক্রান্ত কাজ সম্পাদন করে এবং শিল্প সরঞ্জামগুলির নিরাপদ অপারেশন নিশ্চিত করেডিজিটাল I/O মডিউলগুলিতে প্রতি চ্যানেলে একটি LED থাকে যা বর্তমান অবস্থা (চালু/বন্ধ) নির্দেশ করে এবং পলস কাউন্টার I/O মডিউলগুলিতে প্রতি চ্যানেলে দুটি বা ততোধিক LED থাকে।S800L I/O মডিউলে একটি দ্বৈত রঙের LED (STATUS) থাকে যা মডিউলের অবস্থা নির্দেশ করে. সমস্ত I/O মডিউলের ব্যবহারকারীর পরামিতি রয়েছে যা ইঞ্জিনিয়ারিং টুল ব্যবহার করে কনফিগার করা যায়।

ডেটাশিট লিঙ্ক:

ABB SM811K01 3BSE018173R1.pdf
