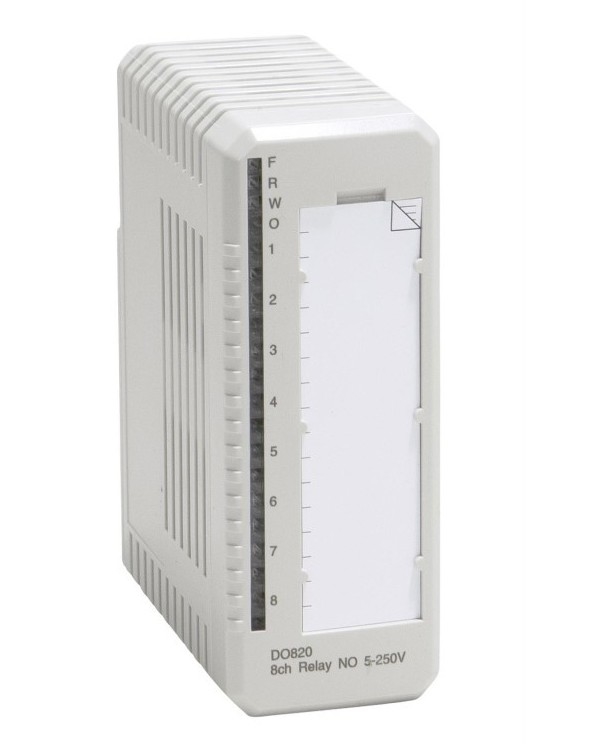

ABB DO820 3BSE008514R1 ডিজিটাল আউটপুট মডিউল রিলে 8 চ্যানেল পিএলসি মডিউল

ABB DO820 3BSE008514R1 ডিজিটাল আউটপুট মডিউল রিলে 8 চ্যানেল পিএলসি মডিউল

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

S900 উপাদানগুলি একটি DIN রেল বা সরাসরি একটি সাবডিস্ট্রিবিউশন বোর্ডে মাউন্ট করার জন্য উপযুক্ত একটি প্যাসিভ ব্যাকপ্লেনে ভিত্তি করে। প্যাসিভ ব্যাকপ্লেনে অভ্যন্তরীণ বাস যোগাযোগ অন্তর্ভুক্ত রয়েছে,ফিল্ড সার্কিটের টার্মিনাল, যোগাযোগ, এবং পাওয়ার সাপ্লাই. ফাংশন মডিউল তাদের উপযুক্ত স্লট মধ্যে ব্যাকপ্লেনে প্লাগ করা হয়. অতিরিক্ত ব্যাকপ্লেনে পাওয়ার সাপ্লাই ইউনিট জন্য দুটি স্লট আছে,যোগাযোগ ইন্টারফেসের জন্য দুটি স্লট, এবং ফাংশন মডিউল জন্য 16 স্লট. ডিজিটাল ফাংশন মডিউল পর্যন্ত 8 চ্যানেল আছে, অ্যানালগ মডিউল পর্যন্ত চার. অতএব, যখন একটি অতিরিক্ত ব্যাকপ্লেন ব্যবহার,প্রতি স্টেশনে 128 ডিজিটাল বা 64 এনালগ চ্যানেল সংযুক্ত করা যেতে পারেS এবং B সিরিজের ক্ষেত্রে, একক ফিল্ড বাস লাইনে দশটি পর্যন্ত S900 স্টেশন সংযুক্ত করা যেতে পারে।

ABB DO820 3BSE008514R1 একটি ডিজিটাল আউটপুট মডিউল যা শিল্প অটোমেশন সিস্টেমে ব্যবহারের জন্য ডিজাইন করা হয়েছে।বিশেষভাবে বিচ্ছিন্ন আউটপুট সংকেত হ্যান্ডল করার জন্য ডিজাইন করাএটি মূলত প্রক্রিয়া অটোমেশন এবং নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যা ব্যবহারকারীদের বিভিন্ন actuators, রিলে এবং অন্যান্য ডিভাইসগুলি নিয়ন্ত্রণ করতে দেয়। ডো 820 সাধারণত একাধিক আউটপুট চ্যানেল সরবরাহ করে,এটিকে একযোগে একাধিক ডিভাইস নিয়ন্ত্রণ করতে দেয়এটি ডিজিটাল অন/অফ কন্ট্রোল সরবরাহ করে, যা বাইনারি সিগন্যালের প্রয়োজন হয় এমন ডিভাইসগুলি নিয়ন্ত্রণের জন্য উপযুক্ত।

প্রতিটি আউটপুট চ্যানেল এলইডি সূচক দিয়ে সজ্জিত যা আউটপুটগুলির অবস্থা প্রদর্শন করে, যা সহজ পর্যবেক্ষণ এবং ত্রুটি সমাধানের সুবিধার্থে।মডিউলটি ABB 800xA সিস্টেমের অন্যান্য উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ, বিদ্যমান নিয়ন্ত্রণ আর্কিটেকচারে নিরবচ্ছিন্ন সংহতকরণ নিশ্চিত করে। এবি'র ডো 820 3 বিএসই 008514 আর 1 একটি 8-চ্যানেল ডিজিটাল আউটপুট রিলে মডিউল। এটি এবিবি এস 800 আই / ও সিস্টেমের মধ্যে কাজ করে।প্রতিটি চ্যানেলে একটি স্বাভাবিকভাবে খোলা (NO) রিলে রয়েছে, যার মানে সার্কিটটি ডিফল্টরূপে খোলা এবং একটি সংকেত দিয়ে বন্ধ হয়।

এই মডিউলটি সর্বোচ্চ 230 ভোল্ট এসি / ডিসি ভোল্টেজ এবং সর্বোচ্চ 3 এএমপিএস প্রতি চ্যানেলের বর্তমান পরিচালনা করতে পারে। সমস্ত আটটি চ্যানেল বিচ্ছিন্ন, বৈদ্যুতিক হস্তক্ষেপ প্রতিরোধ করে।LED নির্দেশক প্রতিটি আউটপুট অবস্থা দেখায়ABB DO820 (3BSE008514R1) ডিজিটাল আউটপুট মডিউলটি শিল্প অটোমেশনের একটি নির্ভরযোগ্য এবং বহুমুখী উপাদান।বিভিন্ন অ্যাপ্লিকেশনে নিয়ন্ত্রণ ক্ষমতা বৃদ্ধি এবং অপারেশনাল দক্ষতা উন্নত করার জন্য ডিজাইন করা হয়েছেএর বৈশিষ্ট্যগুলি এটিকে এবিবির অটোমেশন সমাধানের পরিসরে একটি মূল্যবান সংযোজন করে তোলে।

DO820 একটি নির্দিষ্ট ভোল্টেজ পরিসীমা মধ্যে কাজ করে যা শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত। প্রতিটি আউটপুট চ্যানেল সাধারণত একটি নির্দিষ্ট বর্তমান লোড পরিচালনা করতে পারে,এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলেমডিউলটি নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত স্ট্যান্ডার্ড র্যাকগুলিতে সহজেই মাউন্ট করা যায়।ABB DO820 3BSE008514R1 একটি ডিজিটাল আউটপুট মডিউল যা বিশেষভাবে শিল্প অটোমেশন এবং নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে. DO820 3BSE008514R1 শিল্প অটোমেশন অ্যাপ্লিকেশনগুলির জন্য ABB দ্বারা প্রদত্ত ডিজিটাল আউটপুট মডিউলগুলির একটি সিরিজের অন্তর্গত। মডিউলটি DIN রেল মাউন্ট ব্যবহার করে সহজ ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে,নিয়ন্ত্রণ ক্যাবিনেটে একটি নিরাপদ এবং কম্প্যাক্ট ফিট প্রদান.

ডেটাশিট লিঙ্ক:

ABB DO820 3BSE008514R1.pdf
