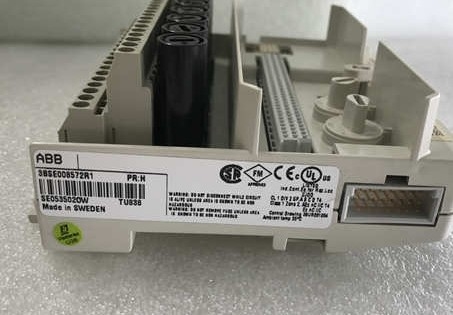

ABB TU838 3BSE008572R1 এক্সটেন্ডেড টার্মিনাল ব্লক টার্মিনেশন ইউনিট ব্র্যান্ড নিউ

ABB TU838 3BSE008572R1 এক্সটেন্ডেড টার্মিনাল ব্লক টার্মিনেশন ইউনিট ব্র্যান্ড নিউ

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

TU838 MTU তে 16 টি পর্যন্ত I/O চ্যানেল থাকতে পারে। সর্বোচ্চ নামমাত্র ভোল্টেজ 50 V এবং সর্বোচ্চ নামমাত্র বর্তমান প্রতি চ্যানেল 3 A। MTU ModuleBus কে I/O মডিউল এবং পরবর্তী MTU তে বিতরণ করে।এটি পরবর্তী এমটিইউতে বহির্গামী অবস্থান সংকেত স্থানান্তর করে I / O মডিউলের সঠিক ঠিকানা তৈরি করে. এমটিইউ একটি স্ট্যান্ডার্ড ডিআইএন রেলের উপর মাউন্ট করা যেতে পারে। এটিতে একটি যান্ত্রিক লক রয়েছে যা এমটিইউকে ডিআইএন রেলের সাথে লক করে। এবিবি টিইউ 838 একটি এমটিইউ যা এবিবির সিস্টেম 800xA বিতরণ নিয়ন্ত্রণ ব্যবস্থার জন্য ডিজাইন করা হয়েছে।

TU838 MTU (মডিউল টার্মিনেশন ইউনিট) শিল্প অটোমেশন সিস্টেমের I/O মডিউল এবং পরবর্তী MTUs এর মধ্যে ModuleBus এর বিতরণ সহজ করার জন্য ডিজাইন করা হয়েছে।এটি পরবর্তী এমটিইউতে বহির্গামী অবস্থান সংকেত স্থানান্তর করে I / O মডিউলগুলির জন্য সঠিক ঠিকানা সংকেত উত্পাদন একটি গুরুত্বপূর্ণ ভূমিকা পালন করে. দুটি যান্ত্রিক কী বিভিন্ন ধরনের I/O মডিউলগুলির জন্য MTU কনফিগার করতে ব্যবহৃত হয়। এটি শুধুমাত্র একটি যান্ত্রিক কনফিগারেশন এবং এটি MTU বা I/O মডিউলের কার্যকারিতা প্রভাবিত করে না।প্রতিটি কী ছয়টি অবস্থান আছে, যা মোট ৩৬টি ভিন্ন কনফিগারেশনের সংখ্যা দেয়।

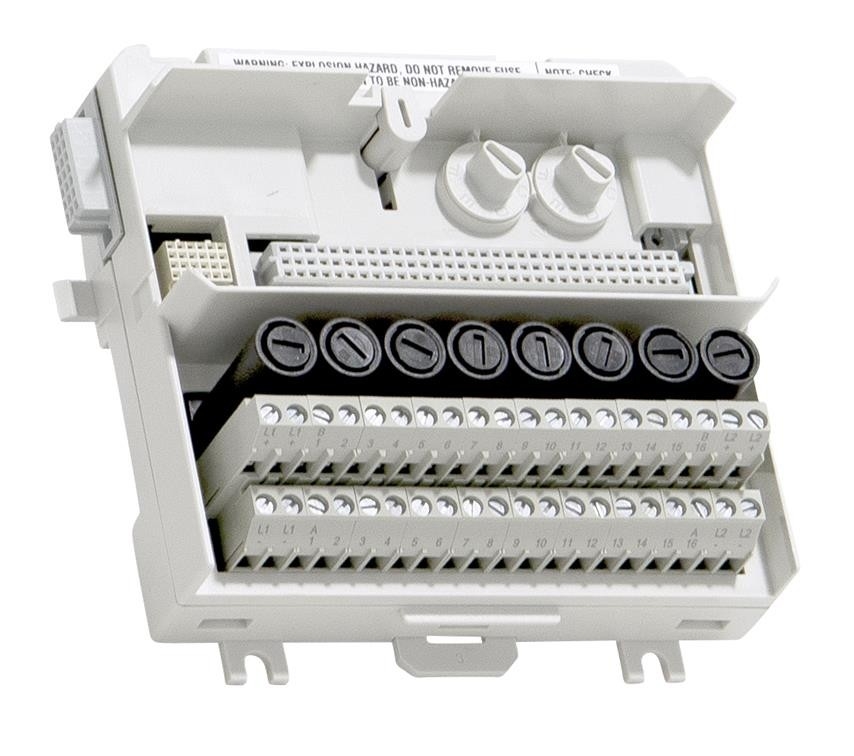

এটি ফিল্ড ডিভাইস এবং কন্ট্রোল সিস্টেমের মধ্যে 16 টি পর্যন্ত I / O চ্যানেলের জন্য সংযোগ সরবরাহ করে। TU838 একটি এক্সটেন্ডেড মডিউল টার্মিনেশন ইউনিট যা 2x4 ফিউজড ট্রান্সডুসার পাওয়ার আউটলেটগুলি বৈশিষ্ট্যযুক্ত,১৬টি সিগন্যাল টার্মিনাল, 2x4 রিটার্ন টার্মিনাল, এবং 2x2 L + এবং L- টার্মিনাল। এই মডিউলটি অনুভূমিক মাউন্টের জন্য ডিজাইন করা হয়েছে।মডিউলটি 800xA সিস্টেমের সাথে দক্ষ তথ্য বিনিময় নিশ্চিত করার জন্য স্ট্যান্ডার্ড যোগাযোগ প্রোটোকল ব্যবহার করেএটি নির্দিষ্ট ভোল্টেজ এবং বর্তমান স্পেসিফিকেশনগুলির উপর কাজ করে, যা প্রযুক্তিগত ডকুমেন্টেশনে বিস্তারিতভাবে বর্ণনা করা হয়েছে।

TU813 হল S800 I/O এর জন্য একটি 8 চ্যানেল 250 ভোল্ট কমপ্যাক্ট মডিউল টার্মিনেশন ইউনিট (MTU) । TU813 এর ক্ষেত্রের সংকেত এবং প্রসেস পাওয়ার সংযোগের জন্য তিনটি সারি ক্রাম্প স্ন্যাপ-ইন সংযোগকারী রয়েছে।এমটিইউ হল একটি প্যাসিভ ইউনিট যা I/O মডিউলগুলির সাথে ক্ষেত্রের তারের সংযোগের জন্য ব্যবহৃত হয়এটিতে মডিউলবাসের একটি অংশও রয়েছে। সর্বাধিক রেট ভোল্টেজ 250 ভি এবং সর্বাধিক রেট বর্তমান প্রতি চ্যানেলে 3 এ। এমটিইউ মডিউলবাসকে আই / ও মডিউল এবং পরবর্তী এমটিইউতে বিতরণ করে।এটি পরবর্তী এমটিইউতে বহির্গামী অবস্থান সংকেত স্থানান্তর করে I / O মডিউলের সঠিক ঠিকানা তৈরি করে.

ABB TU838 (3BSE008572R1) একটি বিশেষায়িত ইনপুট / আউটপুট মডিউল যা ABB 800xA নিয়ন্ত্রণ সিস্টেমের কাঠামোর মধ্যে ব্যবহারের জন্য ডিজাইন করা হয়েছে।এই মডিউলটি শিল্প প্রক্রিয়াগুলিকে স্বয়ংক্রিয় করার ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে এবং বিশেষত বিদ্যুৎ উৎপাদনের মতো সেক্টরে জটিল অ্যাপ্লিকেশনগুলির জন্য উপযুক্তTU838 মডিউলটি সিস্টেম 800xA পরিবারের অংশ এবং ফিল্ড ডিভাইস এবং নিয়ন্ত্রণ সিস্টেমের মধ্যে বিরামবিহীন যোগাযোগের সুবিধার্থে ডিজাইন করা হয়েছে।এটি বিভিন্ন ধরনের সংকেত পরিচালনা করার জন্য অপ্টিমাইজ করা হয়বিভিন্ন শিল্প পরিবেশে নমনীয়তা এবং অভিযোজনযোগ্যতা নিশ্চিত করে।

ডেটাশিট লিঙ্ক:

ABB TU838 3BSE008572R1.pdf
