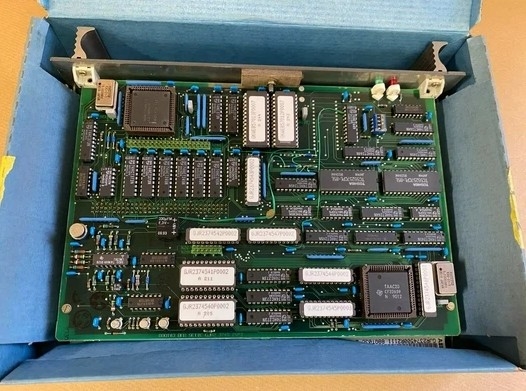

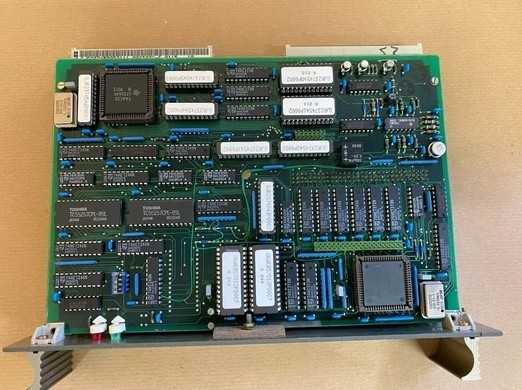

ABB 88QT03C-E GJR2374500R2111 বাস কাপলার 24 ভিডিসি ডিসিএস সিস্টেম কার্ড

ABB 88QT03C-E GJR2374500R2111 বাস কাপলার 24 ভিডিসি ডিসিএস সিস্টেম কার্ড

পণ্যের বিবরণঃ

বর্ণনাঃ

ইনপুট/আউটপুট স্টেশনের সাথে সম্পর্কিত মডিউলটি একটি প্রসেসিং মডিউল হিসাবে কাজ করে। এটি মোট 256 টি টেলিগ্রাম গ্রহণ করে এবং প্রেরণ করে।PM866 / PM866A কন্ট্রোলারের বেস প্লেটে কন্ট্রোল নেটওয়ার্কের সাথে সংযোগের জন্য দুটি RJ45 ইথারনেট পোর্ট রয়েছে, এবং দুটি RJ45 সিরিয়াল পোর্ট। সিরিয়াল পোর্টগুলির মধ্যে একটি হল মোডেম নিয়ন্ত্রণ সংকেত সহ একটি RS-232C পোর্ট, যখন অন্য পোর্টটি বিচ্ছিন্ন এবং একটি কনফিগারেশন সরঞ্জামের সংযোগের জন্য ব্যবহৃত হয়।নিয়ামক উচ্চতর প্রাপ্যতার জন্য সিপিইউ রিডান্ডান্সি সমর্থন করে (সিপিইউ, সিইএক্স-বাস, যোগাযোগ ইন্টারফেস এবং এস 800 আই / ও) ।

ABB 88QT03C-E GJR2374500R2111 বাস কাপলার একটি উচ্চ-কার্যকারিতা বাস কাপলার যা ABB শিল্প অটোমেশন সিস্টেমে ডেটা যোগাযোগ এবং নেটওয়ার্ক সংহতকরণের জন্য ডিজাইন করা হয়েছে।কপলারটি 24 ভিডিসি পাওয়ার সাপ্লাই সিস্টেমের জন্য ডিজাইন করা হয়েছেএর প্রধান কাজ হল বিভিন্ন বাস সিস্টেমের মধ্যে কার্যকর সংযোগ এবং ডেটা ট্রান্সমিশন অর্জন করা, সিস্টেমের উপাদানগুলির মধ্যে বিরামবিহীন সংহতকরণ এবং তথ্য প্রবাহ নিশ্চিত করা।88QT03C-E এর উচ্চ সামঞ্জস্য রয়েছে এবং একাধিক ধরণের বাস প্রোটোকল এবং যোগাযোগের মান সমর্থন করতে পারেএটি বিভিন্ন বাস সিস্টেমের মধ্যে স্থিতিশীল ইন্টারফেস এবং প্রোটোকল রূপান্তর সরবরাহ করে, সিস্টেমের বিচিত্রতার কারণে সামঞ্জস্যের সমস্যাগুলি সমাধান করে মসৃণ ডেটা বিনিময় নিশ্চিত করে।কাপলার একাধিক নেটওয়ার্ক নোড সংযোগ এবং একীভূত করতে পারেন, কেন্দ্রীয় ব্যবস্থাপনা ও নিয়ন্ত্রণ বাস্তবায়ন এবং সিস্টেমের সামগ্রিক দক্ষতা এবং সহজ অপারেশন উন্নত।

88QT03 বাস সংযোগ মডিউলটি PROCONTROL P কে PROCONTROL ---PS সুরক্ষা ব্যবস্থার বাস সংযুক্ত করতে ব্যবহৃত হয়। স্টেশন বাস সংযুক্ত,মডিউলটি একটি সমন্বিত ইনপুট / আউটপুট মডিউলের মতো আচরণ করে যা স্টেশন বাস থেকে 255 টি পর্যন্ত টেলিগ্রাম গ্রহণ করতে সক্ষম এবং স্টেশন বাসে সর্বাধিক 200 টি টেলিগ্রাম প্রেরণ করতে পারে. 88QT03C-E হল ABB PROCONTROL সিস্টেম Coupling Module নিম্নলিখিত তিনটি ফাংশন ব্লক বিভাগে নির্দিষ্ট স্টেশন বাস ফাংশনগুলির জন্য রয়েছে।মডিউল PROCONTROL বাস সিস্টেমের যে কোন স্টেশনে প্লাগ করা যাবেএর জন্য দুইটি বিভাগের প্রয়োজন।

এই ফাংশনগুলি দুটি ভাগ করা মেমরির মাধ্যমে সহযোগিতা করে। স্টেশন-বাস ভাগ করা মেমরিটি স্টেশন বাসে বরাদ্দ করা হয় এবং ইনপুট / আউটপুট-স্টেশন-বাস ভাগ করা মেমরিটি ইনপুট / আউটপুট স্টেশনে।বাস সংযোগ মডিউল 88QT03 ইনপুট/আউটপুট স্টেশন থেকে স্টেশন সংযোগ করেইনপুট / আউটপুট স্টেশনের সাথে সম্পর্কিত মডিউলটি একটি প্রসেসিং মডিউল হিসাবে কাজ করে। এটি মোট 256 টি টেলিগ্রাম গ্রহণ করে এবং প্রেরণ করে।মডিউল 88QB03-E/R0100 এর সাথে বস কাপলিং মডিউলটি 89MS01 এবং 89MS02 PROCONTROL ক্যাবিনেটে ইনস্টল করা যেতে পারেআমিও।
