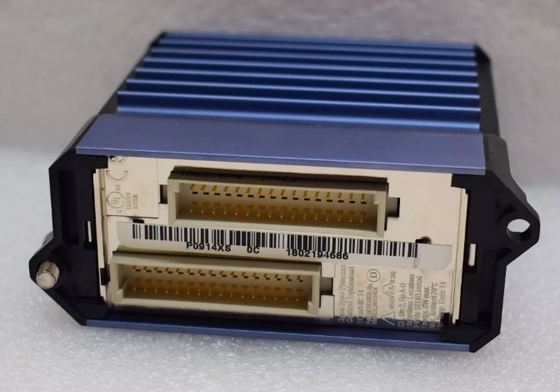

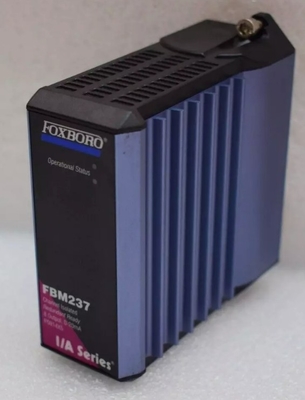

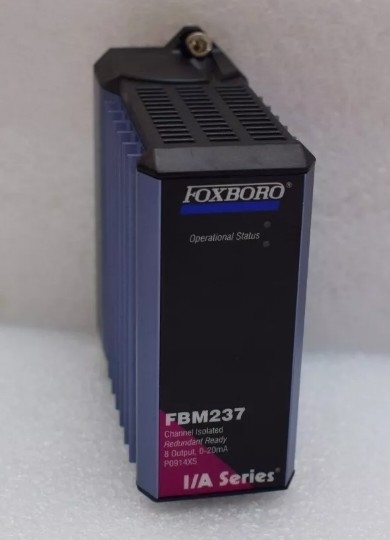

ফক্সবোরো এফবিএম 237 পি 0914 এক্সএস আটটি অ্যানালগ আউটপুট চ্যানেল 0-20 এমএ সংকেতগুলি হার্ট ফিল্ড ডিভাইসগুলির সাথে বৈদ্যুতিকভাবে সামঞ্জস্যপূর্ণ

Foxboro FBM237 P0914XS আটটি অ্যানালগ আউটপুট চ্যানেল0-20 এমএ সংকেতগুলি হার্ট ফিল্ড ডিভাইসের সাথে বৈদ্যুতিকভাবে সামঞ্জস্যপূর্ণ

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

FBM237 এর একটি মডুলার ডিজাইন রয়েছে, সার্কিটগুলির শারীরিক সুরক্ষার জন্য একটি শক্ত এক্সট্রুডেড অ্যালুমিনিয়াম বাইরের সাথে।বিশেষভাবে FBMs মাউন্ট করার জন্য ডিজাইন করা আবরণ পরিবেশগত সুরক্ষা বিভিন্ন স্তরের প্রদান, কঠোর পরিবেশে (ক্লাস জি 3), আইএসএ স্ট্যান্ডার্ড এস 71 অনুযায়ী।04.

FBM237, 0 থেকে 20 mA আউটপুট মডিউলটিতে আটটি চ্যানেল রয়েছে। আউটপুটগুলি অন্যান্য চ্যানেল এবং গ্রাউন্ড থেকে গ্যালভানিকভাবে বিচ্ছিন্ন। মডিউলটি একক ইউনিট হিসাবে ব্যবহার করা যেতে পারে,অথবা একটি অতিরিক্ত জোড়া (দুটি FBM237). যখন একটি অতিরিক্ত জোড়া হিসাবে ব্যবহার করা হয়, ক্ষেত্র আউটপুট সংকেত এক সাধারণ সমাপ্তি সমাবেশে তারযুক্ত করা হয়। জোড়ার প্রতিটি মডিউল স্বাধীনভাবে তার নির্দিষ্ট আউটপুট মানের আউটপুট ধরে রাখে।

মডিউলটি স্ট্যান্ডার্ড মডুলার বেসপ্লেটে মাউন্ট করা হয়, যা আটটি ফিল্ডবাস মডিউল পর্যন্ত সামঞ্জস্য করে। মডুলার বেসপ্লেটটি ডিআইএন রেল বা র্যাক মাউন্ট করা হয়,এবং অতিরিক্ত ফিল্ডবাসের জন্য সিগন্যাল সংযোগকারী অন্তর্ভুক্ত, অপ্রয়োজনীয় স্বাধীন ডিসি শক্তি, এবং সমাপ্তি তারের.

অতিরিক্ত মডিউলগুলি বেসপ্লেটে পার্শ্ববর্তী অদ্ভুত / এমনকি অবস্থানের জোড়ায় অবস্থিত হতে হবে (অবস্থান 1 এবং 2, 3 এবং 4, 5 এবং 6, বা 7 এবং 8) । অতিরিক্ত আউটপুট অর্জনের জন্য,একটি অপ্রয়োজনীয় অ্যাডাপ্টার মডিউল দুটি সংলগ্ন বেসপ্লেট টার্মিনেশন ক্যাবল সংযোগকারীগুলিতে স্থাপন করা হয় যাতে একটি একক টার্মিনেশন ক্যাবল সংযোগ সরবরাহ করা যায়একটি একক টার্মিনেশন ক্যাবল রিডন্ড্যান্ট অ্যাডাপ্টার থেকে সংশ্লিষ্ট টিএ-তে সংযোগ স্থাপন করে।

এফবিএম ২৩৭ একটি মডুলার বেসপ্লেটে মাউন্ট করা হয়। বেসপ্লেটটি একটি ডিআইএন রেল (অনুভূমিকভাবে বা উল্লম্বভাবে) বা একটি মাউন্ট কিট ব্যবহার করে 19 ইঞ্চি র্যাকের উপর অনুভূমিকভাবে মাউন্ট করা যেতে পারে।অপ্রয়োজনীয় মডিউলগুলি বেসপ্লেটে বিজোড় এবং এমনকি পার্শ্ববর্তী অবস্থানে স্থাপন করা উচিত (অবস্থান 1 এবং 2, ৩ এবং ৪, ৫ এবং ৬, অথবা ৭ এবং ৮) যথাযথ রিডান্ডান্সি অ্যাডাপ্টারের সাথে।

ডেটাশীট লিঙ্কঃ

FOXBORO FBM237 P0914XS.pdf
