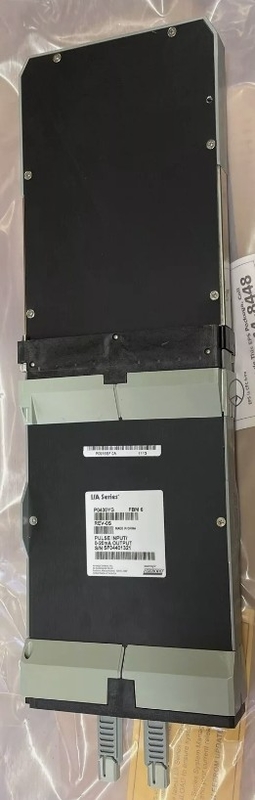

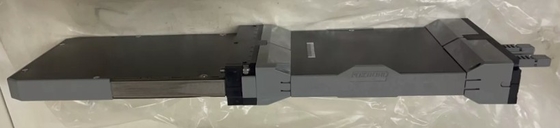

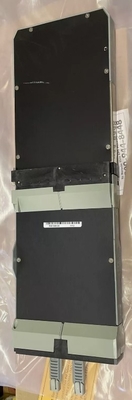

Foxboro P0400YG FBM06 ইমপলস ইনপুট 0-20 এমএ আউটপুট ইন্টারফেস মডিউল আই/এ সিরিজ হার্ডওয়্যার

Foxboro P0400YG FBM06 ইমপলস ইনপুট 0-20 এমএ আউটপুট ইন্টারফেস মডিউল আই/এ সিরিজ হার্ডওয়্যার

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

এই মডিউল (FBM06) পালস ইনপুট / এনালগ আউটপুট অ্যাপ্লিকেশন প্রোগ্রাম চালায়। এই প্রোগ্রামের জন্য কনফিগারযোগ্য বিকল্পগুলি হল পালস রেট ইনপুট রেজোলিউশন (প্রতি মডিউল ভিত্তিতে), মিটার স্কেলিং ফ্যাক্টর,ব্যর্থতা-নিরাপদ কনফিগারেশন (হোল্ড/ফালব্যাক), এনালগ আউটপুট ব্যর্থতা-নিরাপদ ফলব্যাক ডেটা, (প্রতি চ্যানেল ভিত্তিতে), ফিল্ডবাস সুইচিং সক্ষম এবং ফিল্ডবাস সুইচিং সময়।

পলস ইনপুট, 0 থেকে 20 এমএ আউটপুট ইন্টারফেস মডিউলটিতে চারটি কনফিগারযোগ্য পলস ইনপুট চ্যানেল এবং চারটি 20 এমএ ডিসি অ্যানালগ আউটপুট চ্যানেল রয়েছে। প্রতিটি ইনপুট চ্যানেল একটি পলস ইনপুট গ্রহণ করে,যার সর্বোচ্চ হার ১২ইনপুট ডিভাইসগুলির মধ্যে রয়েছে ভর্টেক্স এবং টারবাইন মিটার, সলিড স্টেট বা ইলেক্ট্রো-মেকানিক্যাল যোগাযোগ এবং অনুরূপ ইমপলস আউটপুট সহ অন্যান্য সেন্সর।প্রতিটি আউটপুট চ্যানেল একটি বহিরাগত লোড ড্রাইভ এবং একটি 0 থেকে 20 mA আউটপুট উত্পাদন করে.

মডিউলটি রিডন্ডেন্ট ফিল্ডবাসে / থেকে ক্ষেত্র সেন্সর এবং actuators থেকে / থেকে বৈদ্যুতিক ইনপুট / আউটপুট সংকেত ইন্টারফেস করার জন্য প্রয়োজনীয় সংকেত রূপান্তর সম্পাদন করে। মডিউলটি একটি প্রধান প্রকার,এবং স্বাধীনভাবে অপ্রয়োজনীয় ফিল্ডবাস সংযোগ করে.

ফিল্ডবাস মডিউলের সামনের সংযোগকারীটিতে প্রতিটি আউটপুট চ্যানেলের জন্য অন্তর্নির্মিত বাইপাস জ্যাক অন্তর্ভুক্ত করে একটি optionচ্ছিক স্টাইলের সমাপ্তি ক্যাবল সমন্বয় উপলব্ধ।জ্যাকগুলি আই / এ সিরিজ আউটপুট বাইপাস স্টেশন বা অন্যান্য বাহ্যিক 20 এমএ উত্স থেকে বাইপাস প্লাগ গ্রহণ করেএই বিকল্পটি এমন অ্যাপ্লিকেশনগুলির জন্য বিবেচনা করা উচিত যেখানে রক্ষণাবেক্ষণের সময় আউটপুট বজায় রাখা পছন্দ করা হয়, উদাহরণস্বরূপ, একটি ব্যর্থ মডিউল প্রতিস্থাপন করার সময়।

ডেটাশীট লিঙ্কঃ

FOXBORO P0400YG FBM06.pdf
