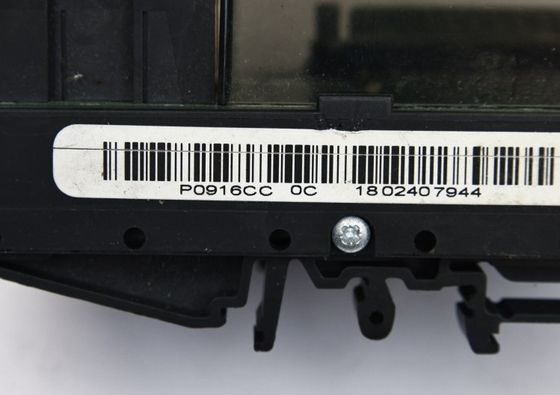

Foxboro P0916CC FBM237 0-20 mA সংকেতগুলি হার্ট ফিল্ড ডিভাইস এবং অতিরিক্ত মডিউলগুলির সাথে বৈদ্যুতিকভাবে সামঞ্জস্যপূর্ণ

Foxboro P0916CC FBM237 0-20 mA সংকেতগুলি হার্ট ক্ষেত্র ডিভাইস এবং অতিরিক্ত মডিউলগুলির সাথে বৈদ্যুতিকভাবে সামঞ্জস্যপূর্ণ

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

FBM237, 0 থেকে 20 mA আউটপুট মডিউলটিতে আটটি চ্যানেল রয়েছে। আউটপুটগুলি অন্যান্য চ্যানেল এবং গ্রাউন্ড থেকে গ্যালভানিকভাবে বিচ্ছিন্ন। মডিউলটি একক ইউনিট হিসাবে ব্যবহার করা যেতে পারে,অথবা একটি অতিরিক্ত জোড়া (দুটি FBM237).

প্রতিটি অতিরিক্ত আউটপুট জোড়ার জন্য একটি অতিরিক্ত অ্যানালগ আউটপুট ফাংশন ব্লক, AOUTR ব্যবহার করা হয়। AOUTR ব্লকটি অতিরিক্ত চ্যানেলগুলির জন্য আউটপুট লেখার এবং সূচনা লজিক পরিচালনা করে।

প্রতিটি এক্সিকিউশন চক্র একই আউটপুট উভয় মডিউল পাঠানো হয়, সম্পূর্ণরূপে প্রতিটি মডিউল ক্ষেত্রবাস এবং লজিক সার্কিট্রি ব্যায়াম। যখন একটি ত্রুটি মডিউল মধ্যে সনাক্ত করা হয়,তার আউটপুট 0 mA চালিত হয় এবং ভাল মডিউল সংশ্লিষ্ট চ্যানেল স্বয়ংক্রিয়ভাবে সঠিক বর্তমান সরবরাহ অব্যাহত.

FBM237 এর একটি মডুলার ডিজাইন রয়েছে, সার্কিটগুলির শারীরিক সুরক্ষার জন্য একটি শক্ত এক্সট্রুডেড অ্যালুমিনিয়াম বাইরের সাথে।বিশেষভাবে FBMs মাউন্ট করার জন্য ডিজাইন করা আবরণ পরিবেশগত সুরক্ষা বিভিন্ন স্তরের প্রদান, কঠোর পরিবেশে (ক্লাস জি 3), আইএসএ স্ট্যান্ডার্ড এস 71 অনুযায়ী।04.

সিস্টেম কনফিগারার অ্যাপ্লিকেশন এবং SMON, সিস্টেম ম্যানেজার এবং SMDH এর মাধ্যমে অন্যান্য সিস্টেম মনিটরিংয়ের জন্য, অতিরিক্ত FBM237 মডিউলগুলি পৃথক, অপ্রয়োজনীয় মডিউল বলে মনে হয়।এই মডিউলগুলির জন্য কার্যকরী অতিরিক্ততা তাদের সংশ্লিষ্ট নিয়ন্ত্রণ ব্লক দ্বারা সরবরাহ করা হয়.

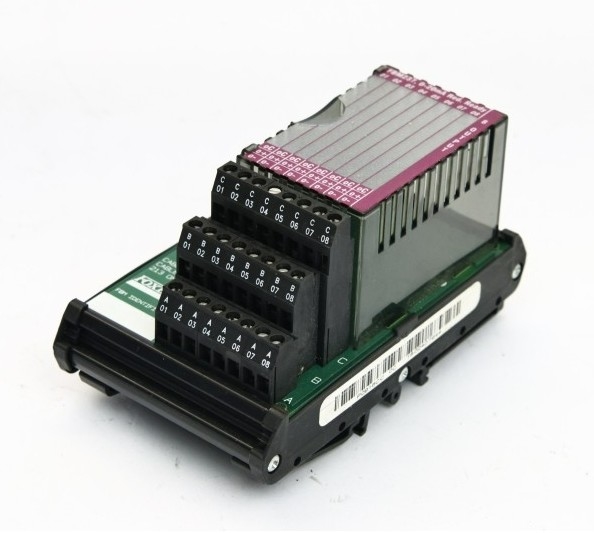

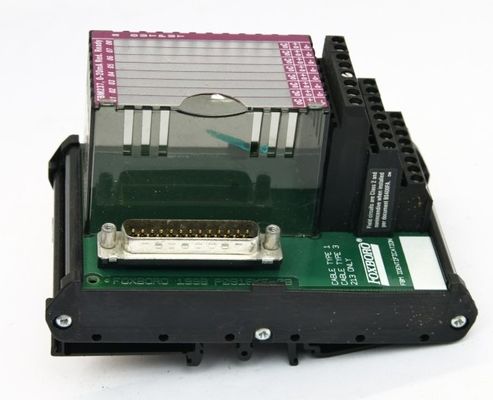

ক্ষেত্রের I/O সংকেতগুলি DIN রেল মাউন্ট করা টার্মিনেশন সমন্বয়গুলির মাধ্যমে FBM উপসিস্টেমের সাথে সংযুক্ত হয়। FBM237 এর সাথে ব্যবহৃত TAs “TERMINATION ASSEMBLIES AND CABLES” এ বর্ণনা করা হয়েছে।

ডেটাশীট লিঙ্কঃ

FOXBORO P0916CC FBM237.pdf
