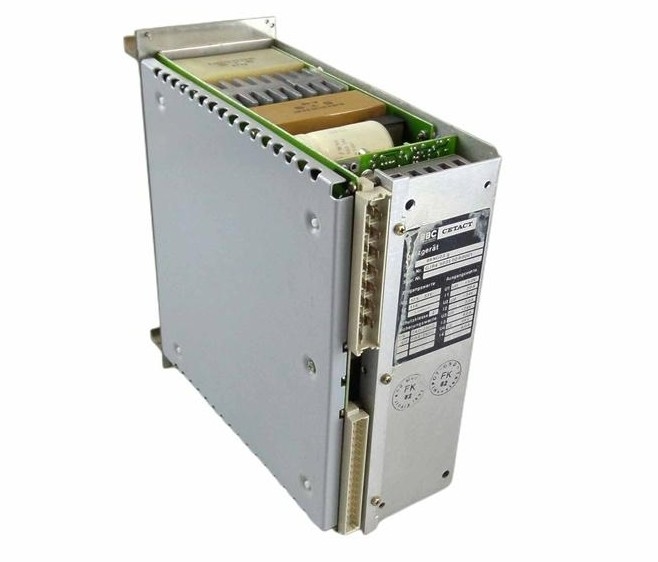

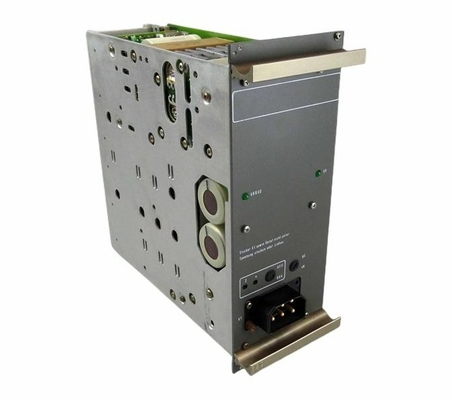

ABB 89NG03 GJR4503500R0001 স্টেশন বাস ভোল্টেজ উৎপাদনের জন্য পাওয়ার সাপ্লাই মডিউল

ABB 89NG03 GJR4503500R0001 স্টেশন বাস ভোল্টেজ উৎপাদনের জন্য পাওয়ার সাপ্লাই মডিউল

পণ্যের বিবরণঃ

বর্ণনাঃ

89NG03 পাওয়ার সাপ্লাই মডিউলটি PROCONTROL মাল্টি-ফাংশন প্রসেসিং স্টেশনের একটি স্টেশন বাস সাব-ব্যাকে প্রয়োজনীয় ভোল্টেজগুলি স্যুইচ এবং উত্পাদন করতে ব্যবহৃত হয়।যেহেতু প্রতিটি মডিউল সাবব্যাক নিজস্ব ভোল্টেজ সরবরাহ আছে, পাওয়ার সাপ্লাই ডিভাইসগুলি মাল্টি-ফাংশন প্রসেসিং স্টেশনের জন্য মোট 4 বার ব্যবহৃত হয়।ধনাত্মক ভোল্টেজ USE সংযোগকারী X1 এর মাধ্যমে সরবরাহ করা হয় যা পাওয়ার সাপ্লাই মডিউল দ্বারা একটি সুইচিং স্টেজের মাধ্যমে স্টেশন বাস ব্যাকপ্লেনে একটি প্রক্রিয়া ভোল্টেজ US হিসাবে স্যুইচ করা হয়এই ভোল্টেজটি মডিউলে ফিউজ করা হয়। ফিউজ মডিউলের সামনের অংশে অবস্থিত।

ভোল্টেজ ইউবি এবং ইউডি ইউডির ফাংশন হিসাবে নিয়ন্ত্রিত হয়। ভোল্টেজ ইউবি পরিবর্তনশীল, অর্থাৎ ইউডি এবং সংযুক্ত লোডের উপর নির্ভর করে অনুমোদিত সীমার মধ্যে আউটপুট ভোল্টেজ পরিবর্তিত হয়।মডিউল প্রকৃত ভোল্টেজ মান জন্য একটি অভ্যন্তরীণ এবং বহিরাগত ট্যাপ আছে. যদি সেন্সর লাইন খোলা থাকে, ভোল্টেজ ইউডি মডিউল আউটপুট টার্মিনালের উপর একটি নির্দিষ্ট মান নিয়ন্ত্রণ করা হয়, সংযুক্ত লোড নির্বিশেষে। যদি সেন্সর লাইন সংযুক্ত করা হয় (F +, F-),সেন্সর লাইনের সংযোগ পয়েন্টে আউটপুট ভোল্টেজ একটি ধ্রুবক মান নিয়ন্ত্রণ করা হয়. PROCONTROL এর সাথে,সেন্সর লাইনটি স্টেশন বাস ব্যাকপ্লেনের মাঝখানে সংযুক্ত করা হয়। এইভাবে, লোড বর্তমানের পরিবর্তনগুলির কারণে সরবরাহ লাইনে ভোল্টেজ ড্রপ হয় (যেমনএকটি অতিরিক্ত মডিউল সংযোগ করে) স্থিতিশীল হয়.

পাওয়ার সাপ্লাই মডিউলটি সামনের প্যানেলে একটি প্লাগের মাধ্যমে সরবরাহ করা হয়। অভ্যন্তরীণ ভোল্টেজ UD এর উপর নির্ভর করে প্রক্রিয়া ভোল্টেজ US = +24 VDC চালু করা হয়। প্রক্রিয়া ভোল্টেজ UV = -24VDC,রেফারেন্স কন্ডাক্টর Z,ঘোষণা এবং ফ্ল্যাশিং ভোল্টেজ শুধুমাত্র মডিউল মাধ্যমে সংযুক্ত করা হয়বুস সাইডে এবং মডিউলগুলির দ্বারা প্রয়োজনীয় ভোল্টেজ UB + = +24 VDC এবং UD + = +5 VDC (রেফারেন্স কন্ডাক্টর ZD সহ) ডিসি / ডিসি রূপান্তরকারীদের মাধ্যমে উত্পন্ন হয় এবং সম্ভাব্য বিচ্ছিন্ন হয়।

মডিউলটি বিদ্যুতের সময় প্লাগ করা বা বন্ধ করা উচিত নয়, যাতে ধ্বংস হতে পারে। স্টেশন বাসে সরবরাহিত মার্কিন, ইউবি + এবং ইউডি ভোল্টেজগুলি মডিউল দ্বারা পর্যবেক্ষণ করা হয়।ব্যাঘাত ঘটলেইউএস এবং ইউবি আউটপুটগুলি ভোল্টেজের অধীনে এবং আউটপুট ইউডি ওভারভোল্টেজ এবং ভোল্টেজের অধীনে পর্যবেক্ষণ করা হয়।যদি মনিটরিং সুবিধা সাড়া দেয়ইউএস এবং ইউবি মডিউল আউটপুট ভোল্টেজ থেকে ট্যাপ করা হয়, যখন ইউডি সেন্সর লাইন এফ থেকে ট্যাপ করা হয়।

কেবলমাত্র বিজ্ঞপ্তি ফাংশন সহ ভোল্টেজ পর্যবেক্ষণের পাশাপাশি, মডিউলটিতে সুইচ অফ ফাংশন সহ ওভারভোল্টেজ এবং আন্ডারভোল্টেজ পর্যবেক্ষণের সুবিধা রয়েছে।

ডেটাশিট লিঙ্ক:

ABB 89NG03 GJR4503500R0001.pdf
