GE IS200TRPGH1B জেনারেল ইলেকট্রিক টারবাইন প্রাইমারি ট্রিপ টার্মিনাল বোর্ড

GE IS200TRPGH1B জেনারেল ইলেকট্রিক টারবাইন প্রাইমারি ট্রিপ টার্মিনাল বোর্ড

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

আইএস২০০টিআরপিজিএইচ১বি একটি প্রাইমারি ট্রিপ টার্মিনাল বোর্ড যা জেনারেল ইলেকট্রিক দ্বারা গ্যাস টারবাইন কন্ট্রোল সিস্টেমে ব্যবহৃত মার্ক VI সিরিজের অংশ হিসাবে নির্মিত এবং ডিজাইন করা হয়েছে।I/O কন্ট্রোলার টিআরপিজি টার্মিনাল বোর্ড নিয়ন্ত্রণ করেটিআরপিজি-র তিনটি ভোটদান সার্কিটে নয়টি চৌম্বকীয় রিলে রয়েছে যা তিনটি ট্রিপ সোলিনয়েড বা বৈদ্যুতিক ট্রিপ ডিভাইস (ইটিডি) এর সাথে সংযুক্ত।ইটিডিগুলির সাথে ইন্টারফেসের প্রাথমিক এবং জরুরী দিকগুলি টিআরপিজি এবং টিআরইজি একসাথে কাজ করে গঠিত হয়গ্যাস টারবাইন অ্যাপ্লিকেশনের জন্য, টিআরপিজি আটটি গেইগার-মুলার শিখা সনাক্তকারী থেকে ইনপুট গ্রহণ করে।

টিআরপিজি ডায়াগনস্টিকগুলি আই / ও বোর্ড দ্বারা চালিত হয়। এর মধ্যে ট্রিপ সোলিনয়েড রিলে ড্রাইভার এবং যোগাযোগ, সোলিনয়েড পাওয়ার বাস,এবং ফ্লেম ডিটেক্টরের উত্তেজনার ভোল্টেজ খুব কম বা অত্যধিক. যদি কোন সংকেত অস্বাভাবিক হয়ে যায়, একটি ডায়াগনস্টিক সতর্কতা উৎপন্ন হয় (সীমা অতিক্রম করে) । টার্মিনাল বোর্ডের সংযোগকারী JR1, JS1, এবং JT1 প্রতিটি তাদের নিজস্ব আইডি ডিভাইস আছে যে I / O বোর্ড প্রশ্ন.যদি একটি অসঙ্গতি পাওয়া যায়, একটি হার্ডওয়্যার অসঙ্গতি ত্রুটি উৎপন্ন হয়. টার্মিনাল বোর্ড সিরিয়াল নম্বর, বোর্ড টাইপ, সংশোধন নম্বর,এবং প্লাগ অবস্থান শুধুমাত্র পঠনযোগ্য আইডি ডিভাইস চিপ সব এনকোড করা হয়.

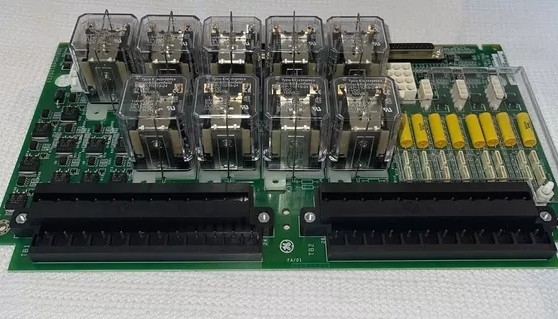

IS200TRPGH1B মডিউলটি GE Mark VI Speedtronic গ্যাস টারবাইন কন্ট্রোল সিস্টেমের মধ্যে প্রাথমিক ট্রিপ সমাপ্তি বোর্ড হিসাবে কাজ করে।এর প্রাথমিক ফাংশন হল প্রাথমিক টারবাইন সুরক্ষা নিয়ামক এবং জরুরী ট্রিপ ডিভাইস (ইটিডি) এর সাথে ইন্টারফেস করা, জরুরী ভ্রমণের দৃশ্যকল্পগুলিতে দ্রুত এবং নির্ভুল প্রতিক্রিয়া নিশ্চিত করে। IS200TRPGH1B এর মূল বৈশিষ্ট্যগুলির মধ্যে বাম দিকে অবস্থিত দুটি বড় কালো টার্মিনাল ব্লক রয়েছে,প্রতিটিতে ২৪টি সিলভার মেটাল টার্মিনাল রয়েছে, যার সংখ্যা ১ থেকে ৪৮ পর্যন্ত।বোর্ডের নীচের অর্ধেকটি বিভিন্ন ক্যাপাসিটারকে আচ্ছাদিত করেঃ নীচে কেন্দ্রীভূত 8 টি কঠিন হলুদ ক্যাপাসিটারগুলির একটি উল্লম্ব লাইন,বাম দিকে মোট ১৬টি ইউনিটের ছোট সাদা ক্যাপাসিটরের দুইটি সমান্তরাল সারি দিয়ে.

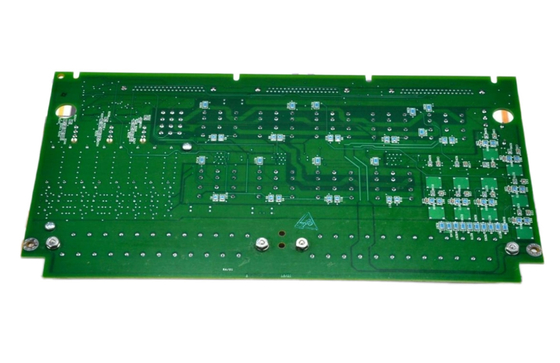

আইএস২০০টিআরপিজিএইচ১বি একটি পিসিবি বা বিভিন্ন উপাদান সহ মুদ্রিত সার্কিট বোর্ড। আইএস২০০টিআরপিজিএইচ১বি এর বাম দিকে দুটি বড় কালো টার্মিনাল ব্লক বৈশিষ্ট্যযুক্ত।এই উভয় টার্মিনাল ব্লক এক থেকে 24 এবং 25 থেকে 48 নম্বরযুক্ত 24 রৌপ্য ধাতু টার্মিনাল রয়েছে. বিভিন্ন ক্যাপাসিটার IS200TRPGH1B এর নীচের অর্ধেক অবস্থিত। বোর্ডের কেন্দ্রে IS200TRPGH1B এর নীচে আটটি কঠিন হলুদ ক্যাপাসিটারগুলির একটি উল্লম্ব রেখা সাজানো হয়েছে.এই হলুদ ক্যাপাসিটরগুলির বাম দিকে, ছোট সাদা ক্যাপাসিটরগুলির দুটি উল্লম্ব সারি রয়েছে।
