GE IS220PDIIH1B মার্ক ভি বোর্ড ডিস্ক্রিট কন্টাক্ট ইনপুট টার্মিনাল বোর্ড

GE IS220PDIIH1B মার্ক ভি বোর্ড ডিস্ক্রিট কন্টাক্ট ইনপুট টার্মিনাল বোর্ড

পণ্যের বিবরণঃ

বর্ণনাঃ

আইএস 220 পিডিআইআইএইচ 1 বি হ'ল জেনারেল ইলেকট্রিক দ্বারা উত্পাদিত এবং ডিজাইন করা ডিসক্রিট যোগাযোগ ইনপুট টার্মিনাল বোর্ড যা জিই বিতরণ টারবাইন কন্ট্রোল সিস্টেমে ব্যবহৃত মার্ক VIe সিরিজের অংশ।PDIA I/O প্যাক এক বা দুটি I/O ইথারনেট নেটওয়ার্ক এবং একটি বিচ্ছিন্ন ইনপুট টার্মিনাল বোর্ডের মধ্যে বৈদ্যুতিক ইন্টারফেস প্রদান করেএই প্যাকেজটিতে একটি প্রসেসর বোর্ড রয়েছে যা সমস্ত মার্ক VIe বিতরণকৃত I/O প্যাকেজগুলির জন্য সাধারণ এবং একটি অ্যাক্সিসিশন বোর্ড রয়েছে যা পৃথক ইনপুট ফাংশনের জন্য নির্দিষ্ট।প্যাকটি 24 টি পর্যন্ত যোগাযোগ ইনপুট এবং টার্মিনাল বোর্ড-নির্দিষ্ট ফিডব্যাক সংকেত গ্রহণ করে, এবং PDIA তিনটি ভিন্ন ভোল্টেজ স্তর গ্রহণ করে (টিবিসিআইএইচ 1, এইচ 2 এবং এইচ 3 টার্মিনাল বোর্ডের সাথে) ।ভোল্টেজ সেন্সিং সহ বিচ্ছিন্ন ডিস্ক্রিট ইনপুট বোর্ডের জন্য সংযোগগুলি উপলব্ধ (টাইপ টিআইসিআই বোর্ডের সাথে).

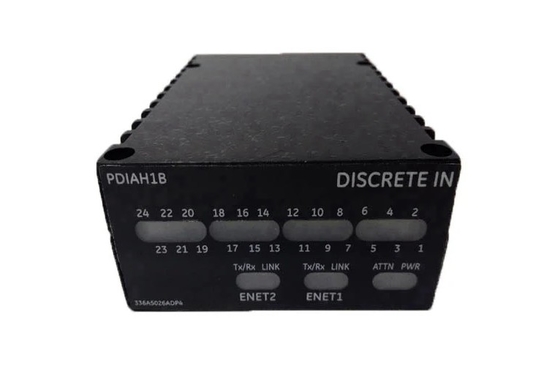

মার্ক VI সিরিজের অন্যান্য মডেলের তুলনায় IS220PDIAH1A এর অবশ্যই একটি নির্দিষ্ট মুখের প্লেট নেই কারণ এটি একটি I/O প্যাক। ডিভাইসের সামনের দিকে, সাতটি সূচক রয়েছে,প্যাকেজের ডান দিকে তিনজনের একটি গ্রুপে পাওয়ারের জন্য এবং লিঙ্কের জন্য দুটি সূচক রয়েছে, একটি ENet1 এবং অন্যটি ENet2 হিসাবে নির্দেশিত। এই তিনটি সূচকের নীচে,একটি ইথারনেট পোর্ট আছে যা সহজ ইথারনেট যোগাযোগের জন্য মডেলটি ইথারনেটে ক্যাবলিংয়ের জন্য ব্যবহৃত হয়. এটি সহজ, দ্বৈত, এবং ট্রিপল রিডন্ড্যান্ট সিস্টেমের জন্য উচ্চ গতির, নেটওয়ার্ক ইনপুট / আউটপুট (I / O) বৈশিষ্ট্যযুক্ত। ইন্ডাস্ট্রি স্ট্যান্ডার্ড ইথারনেট যোগাযোগ I / O, নিয়ামক,এবং অপারেটর এবং রক্ষণাবেক্ষণ স্টেশনগুলির জন্য তদারকি ইন্টারফেস, পাশাপাশি তৃতীয় পক্ষের সিস্টেম।

আইএস২২০পিডিআইআইএইচ১বিকে ডিসক্রিট আই/ও প্যাক হিসেবে চিহ্নিত করা হয়েছে এবং এটি ওয়াইডিআইএ ডিসক্রিট ইনপুট মডিউলের সাথে মার্ক VI সিরিজে ব্যবহৃত হয়।মডেলটি PDIA এর সাথে একত্রে কাজ করে যা বিপজ্জনক স্থানে ব্যবহারের জন্য অনুমোদিত হবেডিভাইসের সামনের অংশে, সাতটি সূচক রয়েছে, যার মধ্যে তিনটি শক্তির সূচক এবং দুটি লিঙ্কের জন্য, ENet1 এবং ENet2 হিসাবে চিহ্নিত। এই তিনটি সূচকের নীচে,একটি ইথারনেট পোর্ট আছে যা সহজ ইথারনেট যোগাযোগের জন্য মডেলটি ইথারনেটে ক্যাবলিংয়ের জন্য ব্যবহৃত হয়.

জিই পিডিআইএ ডিসক্রিটেড ইনপুট মডিউল হিসাবে, আইএস 220 পিডিআইআইএইচ 1 বি মার্ক ভি সিরিজের অন্তর্গত।ডিস্ক্রিট ইনপুট (পিডিআইএ) প্যাক এক বা দুটি আই / ও ইথারনেট নেটওয়ার্ক এবং একটি ডিস্ক্রিট ইনপুট টার্মিনাল বোর্ডের মধ্যে বৈদ্যুতিক ইন্টারফেস সরবরাহ করেএই প্যাকেজটিতে একটি প্রসেসর বোর্ড রয়েছে যা সমস্ত মার্ক ভিএল বিতরণ করা আই / ও প্যাকগুলির জন্য সাধারণ এবং একটি অধিগ্রহণ বোর্ড যা পৃথক ইনপুট ফাংশনের জন্য নির্দিষ্ট।প্যাকটি 24 টি পর্যন্ত যোগাযোগ ইনপুট এবং টার্মিনাল বোর্ড নির্দিষ্ট ফিডব্যাক সংকেত গ্রহণ করে. পিডিআইএ তিনটি ভিন্ন ভোল্টেজ স্তর গ্রহণ করে (টিবিসিআইএইচ 1, এইচ 2 এবং এইচ 3 টার্মিনাল বোর্ডের সাথে) ।ভোল্টেজ সেন্সিং সহ বিচ্ছিন্ন বিচ্ছিন্ন ইনপুট বোর্ডের সংযোগ (টাইপ টিআইসিআই বোর্ডের সাথে) উপলব্ধপ্যাকের সিস্টেম ইনপুট দ্বৈত RI45 ইথারনেট সংযোগকারী এবং একটি তিন-পিন পাওয়ার ইনপুট মাধ্যমে হয়।বিচ্ছিন্ন সংকেত ইনপুট একটি DC-37 পিন সংযোগকারী যা সরাসরি সংশ্লিষ্ট টার্মিনাল বোর্ড সংযোগকারী সঙ্গে সংযোগ করে মাধ্যমে. ভিজ্যুয়াল ডায়াগনস্টিক ইন্ডিকেটর এলইডি এর মাধ্যমে প্রদান করা হয়, এবং একটি ইনফ্রারেড পোর্টের মাধ্যমে স্থানীয় ডায়াগনস্টিক সিরিয়াল যোগাযোগ সম্ভব।মার্ক VIe কন্ট্রোল সিস্টেম একটি নমনীয় প্ল্যাটফর্ম যা একাধিক অ্যাপ্লিকেশনে ব্যবহৃত হয়.
