GE IS220PTCCH1B Mark VIe স্পিডট্রনিক হাই পারফরম্যান্স থার্মোকপল ইনপুট প্যাক

GE IS220PTCCH1B Mark VIe স্পিডট্রনিক হাই পারফরম্যান্স থার্মোকপল ইনপুট প্যাক

পণ্যের বিবরণঃ

বর্ণনাঃ

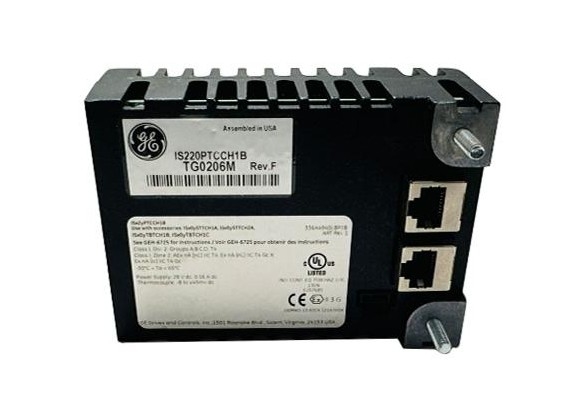

জিই স্পিডট্রনিক মার্ক VIe IS220PTCCH1B একটি থার্মোকপল ইনপুট মডিউল যা 12 টি জ্বলন অনুকূলিত ইনপুট এবং 1 শীতল জংশন নিয়ে গঠিত।ডুপ্লেক্স এবং ট্রিপল মডুলার রিডান্ডান্সি অ্যাপ্লিকেশনগুলি IS220PTCCH1B এর সাথে সম্ভবএই বোর্ডটি E, J, K, S, এবং T এর মতো প্রচলিত থার্মোকপলগুলিকে পাশাপাশি -8 থেকে 45 mV পর্যন্ত mV ইনপুটগুলিকে অন্তর্ভুক্ত করতে পারে।এবং T গ্রাউন্ড বা ungrounded হতে পারে এবং টারবাইন I/O প্যানেল থেকে 984 ফুট পর্যন্ত স্থাপন করা যেতে পারে. তারের প্রতিরোধের 450 ওহম অতিক্রম করা উচিত নয়। IS220PTCCH1B ফ্ল্যাশ মেমরি, র্যাম, প্রসেসর বোর্ড হার্ডওয়্যার এবং ইথারনেট পোর্ট স্ব-পরীক্ষা সহ বিভিন্ন স্ব-নিরীক্ষণ চালাতে পারে।এটি সঠিকভাবে কাজ করছে কিনা তা নিশ্চিত করার জন্য এটি তার অভ্যন্তরীণ শক্তি সরবরাহের ক্রমাগত পর্যবেক্ষণ প্রদান করে.

আইএস২২০পিটিসিসিএইচ১বি ফ্ল্যাশ মেমরি, র্যাম, প্রসেসর বোর্ড হার্ডওয়্যার এবং ইথারনেট পোর্ট স্ব-পরীক্ষা সহ বিভিন্ন স্ব-নিরীক্ষণ চালাতে পারে।এটি সঠিকভাবে কাজ করছে কিনা তা নিশ্চিত করার জন্য এটি তার অভ্যন্তরীণ শক্তি সরবরাহের ক্রমাগত পর্যবেক্ষণ প্রদান করে. ভিজ্যুয়াল ডায়াগনস্টিক ইন্ডিকেটর এলইডি এর মাধ্যমে প্রদান করা হয়, এবং একটি ইনফ্রারেড পোর্টের মাধ্যমে স্থানীয় ডায়াগনস্টিক সিরিয়াল যোগাযোগ সম্ভব।প্যাক ইনপুট দ্বৈত RJ45 ইথারনেট সংযোগকারী এবং একটি তিন-পিন শক্তি ইনপুট মাধ্যমে. আউটপুট একটি ডিসি-37 পিন সংযোগকারী মাধ্যমে হয় যা সরাসরি সংশ্লিষ্ট টার্মিনাল বোর্ড সংযোগকারী সঙ্গে mates।

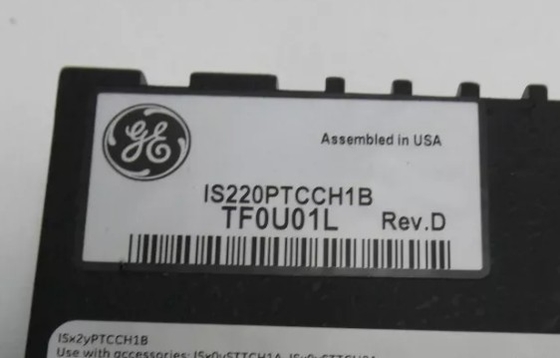

IS220PTCCH1B REV F হল একটি থার্মোকপল ইনপুট মডিউল যা জেনারেল ইলেকট্রিক দ্বারা প্রস্তুত এবং ডিজাইন করা হয়েছে। এটি জিই ডিস্ট্রিবিউটেড কন্ট্রোল সিস্টেমে ব্যবহৃত মার্ক VIe সিরিজের অংশ।পিটিসিসি এক বা দুটি আই/ও ইথারনেট নেটওয়ার্ক এবং একটি থার্মোকপল ইনপুট টার্মিনাল বোর্ডের মধ্যে বৈদ্যুতিক ইন্টারফেস সরবরাহ করেপ্যাকটিতে একটি প্রসেসর বোর্ড রয়েছে যা সমস্ত মার্ক VIe বিতরণ I / O প্যাকগুলির জন্য সাধারণ এবং একটি অধিগ্রহণ বোর্ড যা থার্মোকপল ইনপুট ফাংশনের জন্য নির্দিষ্ট।প্যাক 12 thermocouple ইনপুট পর্যন্ত হ্যান্ডেল করতে সক্ষম. দুটি প্যাক টিবিটিসিএইচ 1 সি-তে 24 টি ইনপুট পরিচালনা করতে পারে। টিবিটিসিএইচ 1 বি টার্মিনাল বোর্ডের সাথে টিএমআর কনফিগারেশনে, তিনটি ঠান্ডা জংশন সহ তিনটি প্যাক ব্যবহার করা হয়, তবে কেবল 12 টি থার্মোকপল উপলব্ধ।

IS220PTCCH1B একটি মার্ক VIe I/O প্যাক। এক বা একাধিক I/O প্যাক মডিউল সেন্সর সংকেত ডিজিটালাইজ করে এবং এটি নিয়ামককে ফিড করে। প্রতিটি I/O প্যাকের ডুয়াল 100MB ফুল-ডুপ্লেক্স ইথারনেট পোর্ট রয়েছে।এটি প্রধানত জিই স্পিডট্রনিক মার্ক VIe সিরিজের সাথে ব্যবহৃত হয়এছাড়াও, মার্ক VIe একাধিক অ্যাপ্লিকেশনের জন্য একটি নমনীয় প্ল্যাটফর্ম। এটি সিম্প্লেক্স, দ্বৈত এবং ট্রিপল-রেডন্ড্যান্ট সিস্টেমের জন্য উচ্চ-গতির নেটওয়ার্কযুক্ত I / O সরবরাহ করে।IS220PTCCH1B হল একটি মাল্টিপল পিসিবি মডিউল যার মধ্যে মাল্টিলেয়ার পিসিবি রয়েছে যা SMD উপাদানগুলির সাথে পূরণ করা হয়েছে. এই I/O প্যাকের অসংখ্য সংস্করণও পাওয়া যায়।
