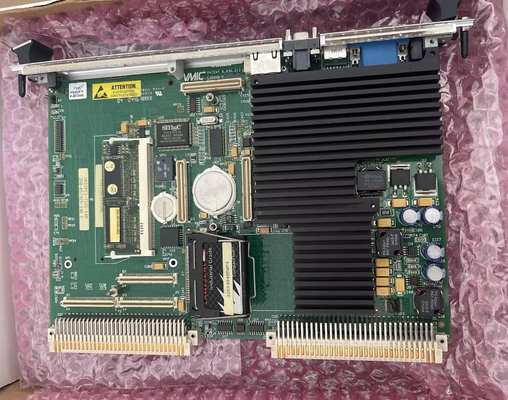

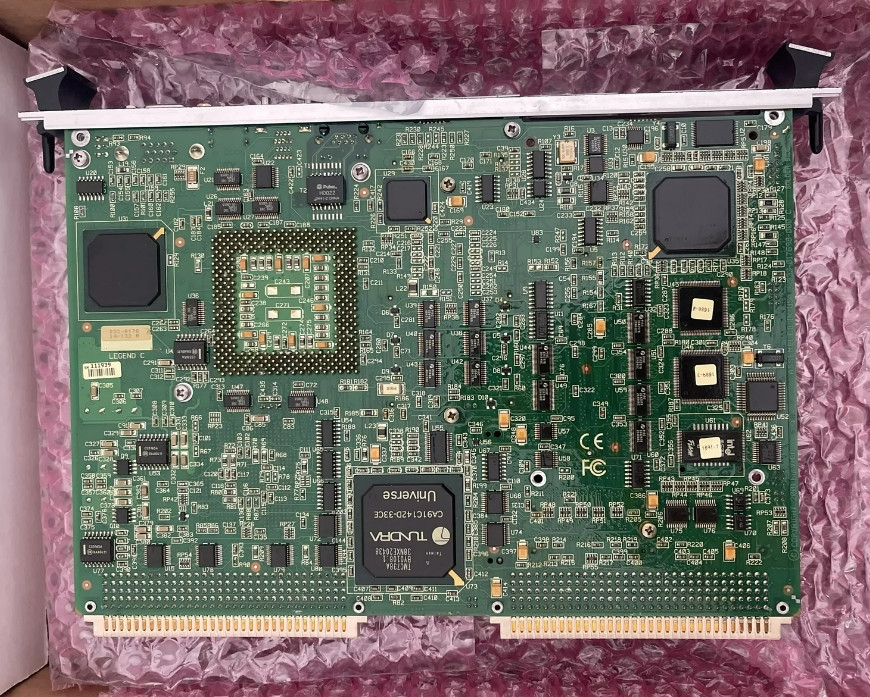

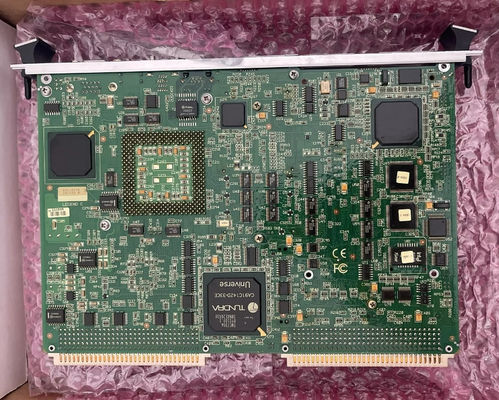

GE IS215UCCAM03A অ্যাডভান্সড কন্ট্রোল বোর্ড মার্ক VI CPCI কন্ট্রোলার মডিউল

GE IS215UCCAM03A অ্যাডভান্সড কন্ট্রোল বোর্ড মার্ক VI CPCI কন্ট্রোলার মডিউল

পণ্যের বিবরণঃ

বর্ণনাঃ

এই বোর্ড, IS215UCCAM03A বোর্ড, ইউসিসিএক্স কন্ট্রোলারগুলির মধ্যে একটি। ইউসিসিএক্স কন্ট্রোলারটি কমপ্যাক্টপিসিআই বা সিপিসিআই নামে পরিচিত একটি একক-বোর্ড কম্পিউটারে ভিত্তি করে।এই বোর্ডটি জেনারেল ইলেকট্রিকের তৈরি মার্ক VIe সিস্টেমের অংশ।, যদিও এই নির্দিষ্ট মডেলটি পরবর্তী মার্ক VIeS সিস্টেমের মডেলগুলির সাথেও সামঞ্জস্যপূর্ণ বলে মনে করা হয়। এই মডেলটি মূলত একটি IS215UCCAH3 বোর্ড একটি IS200EPMC এর সাথে মিলিত,128 এমবি ফ্ল্যাশ মেমরিএই IS215UCCAM03A কমপ্যাক্টপিসিআই সমাবেশ মডিউল ডিভাইসকে সামঞ্জস্য করে মার্ক VI টারবাইন কন্ট্রোল সিস্টেম সিরিজটি জিই মার্ক প্রোডাক্ট সিরিজের একটি স্ব-বর্ণিত কিছু,যেহেতু এটি জেনারেল ইলেকট্রিক-সামঞ্জস্যপূর্ণ গ্যাসের নিয়ন্ত্রণ ও ব্যবস্থাপনা সিস্টেমে সম্ভাব্য কার্যকরী অ্যাপ্লিকেশনগুলির একটি সিরিজের সাথে বিদ্যমান, বায়ু এবং বাষ্প টারবাইন স্বয়ংক্রিয় ড্রাইভ সমাবেশ।এটি একটি অনুরূপ পূর্ণ সম্প্রসারিত সিরিজ নামের পূর্বে বিদ্যমান মার্ক V টারবাইন কন্ট্রোল সিস্টেম সিরিজের উপর বেশ কার্যকরী আপগ্রেড বিবেচনা করা উচিত, কারণ Mark V সিরিজের সম্ভাব্য অ্যাপ্লিকেশনগুলি কেবলমাত্র আরও সীমিত গ্যাস এবং বাষ্প ভিত্তিক কার্যকরী সেটিংসে বিদ্যমান।

IS215UCCAM03A কমপ্যাক্ট পিসিআই একটি একক-স্লট প্রসেসিং বোর্ড যা একটি অনন্য এবং গুরুত্বপূর্ণ পণ্য স্পেসিফিকেশনগুলির একটি সিরিজ রয়েছে। এই বোর্ডে বোর্ডের সামনের ফেসপ্লেটে বেশ কয়েকটি এলইডি রয়েছে।এই এলইডিগুলির মধ্যে কিছু; ইউডিএইচ ইথারনেট অবস্থা, অবস্থা, ডিসি, ডায়াগ, আইওনেট ইথারনেট, এবং চালু এলইডি। ইউডিএইচ ইথারনেট এলইডের জন্য তিনটি অবস্থা রয়েছে, একটি সক্রিয় এলইডি রয়েছে যা ঝাপসা করবে, এবং একটি গতি এলইডি রয়েছে,যা 100 BaseTX এর জন্য সবুজ, এবং 10 বেস টি এর জন্য হলুদ। এই এলইডি সূচকগুলি প্রায়শই IS215UCCAM03A এর পরিবেশগত স্পেসিফিকেশন বা শক্তির প্রয়োজনীয়তার বিঘ্নের মাধ্যমে সক্রিয় হয়।এই ইউসিসিএ পিসিবি 0 থেকে 60 ডিগ্রি সেলসিয়াস তাপমাত্রায় চালানোর পরামর্শ দেওয়া হয়-৪৫ থেকে ৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত আদর্শ সঞ্চয়স্থানের তাপমাত্রা।

এই মডেলের জন্য আর্দ্রতা পরিসীমা 5 থেকে 95% পর্যন্ত নির্ধারিত হয়েছে, এবং এটি সমুদ্রপৃষ্ঠ থেকে 0 থেকে 40,000 ফুট উপরে স্টোরেজ উচ্চতার সাথে 0 থেকে 10,000 ফুট পর্যন্ত অপারেটিং উচ্চতা বহন করে।ভোল্টেজ পাওয়ার ইনপুট হিসাবে, IS215UCCAM03A +3.3 ভি ডিসি, 3.5 এ প্রচলিত, 4.25 এ সর্বোচ্চ এবং +5 ভি ডিসি, 150 এমএ প্রচলিত, 300 এমএ সর্বোচ্চ নামমাত্র ভোল্টেজ দাবি করে।IS215UCCAM03A বোর্ডের জন্য পোর্ট এবং প্রোটোকল স্পেসিফিকেশনগুলির একটি সিরিজ রয়েছেযেমন নিচের IS215UCCA কম্পোনেন্ট ডায়াগ্রাম দেখানো হয়েছে; EPMC ইথারনেট ইন্টারফেস তিনটি পোর্ট, একটি RJ-45 সংযোগকারী,এবং একটি বাঁকা জোড়া 10BaseT এবং 100BaseTX সংযোগকারী. ইপিএমসি ইথারনেট ইন্টারফেসের মধ্যে, এমন প্রোটোকল রয়েছে যা I / O প্যাক এবং কন্ট্রোলারগুলির মধ্যে যোগাযোগ করতে ব্যবহৃত হয়; এই প্রোটোকলগুলি TCP / IP প্রোটোকল।

IS215UCCAM03A হল একটি কন্ট্রোলার মডিউল যা সিপিসিআই কেসারের ভিতরে মাউন্ট করা হয়। বোর্ডে পাঁচটি যোগাযোগ পোর্ট রয়েছে। এগুলি R, S, এবং T I / O নেটওয়ার্কের লাইন সরবরাহ করে,ইউডিএইচ-এর সাথে ইথারনেট সংযোগ, এবং সেটআপের জন্য একটি আরএস -২৩২সি সংযোগ। ইউডিএইচ ইথারনেটের সাথে সংযুক্ত হওয়ার আগে নিয়ামকটিকে একটি টিসিপি / আইপি ঠিকানা দিয়ে কনফিগার করা দরকার। এটি টুলবক্সএসটি অ্যাপ্লিকেশনটির মাধ্যমে করা যেতে পারে।উচ্চ পারফরম্যান্স কন্ট্রোল সিস্টেমের জন্য ডিজাইন করাGE IS215UCCAM03A CPCI কন্ট্রোলার মডিউলটি শিল্প স্বয়ংক্রিয়করণে নিরবচ্ছিন্ন সংহতকরণ এবং বর্ধিত অপারেশনাল দক্ষতা প্রদান করে।
