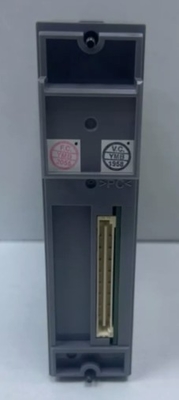

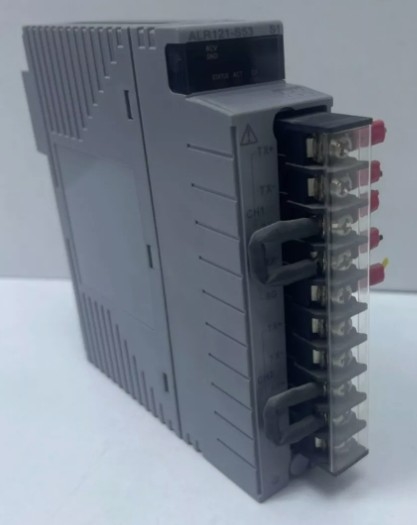

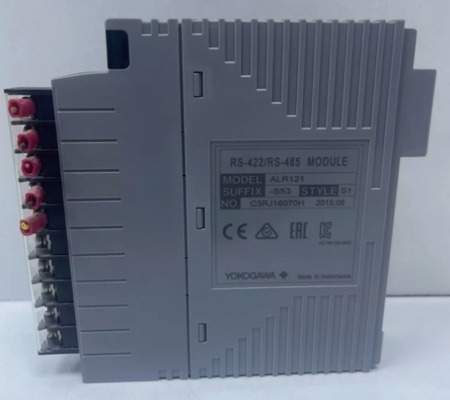

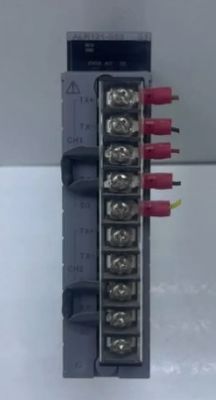

YOKOGAWA ALR121-S53 মোডবাস যোগাযোগ সম্পাদনের জন্য একটি এসসিএসের সাথে ব্যবহৃত সিরিয়াল যোগাযোগ মডিউল

ইউকোগাওয়াALR121-S53মোডবাস যোগাযোগ সম্পাদনের জন্য একটি এসসিএসের সাথে ব্যবহৃত সিরিয়াল যোগাযোগ মডিউল

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

এসসিএসের মোডবাস স্ক্ল্যাভ যোগাযোগ ফাংশন ব্যবহার করে, এসসিএসের ডেটা সেট বা রেফারেন্স করা যেতে পারে মোডবাস মাস্টার যা একটি সিরিয়াল যোগাযোগ মডিউলের মাধ্যমে এসসিএসের থেকে পৃথক সিস্টেম।এছাড়াও, সাবসিস্টেম ডেটা যেমন সিকোয়েন্সার থেকে এসসিএস এর যোগাযোগ ফাংশন ব্যবহার করে একটি সিরিয়াল যোগাযোগ মডিউলের মাধ্যমে সেট বা উল্লেখ করা যেতে পারে।

The dual-redundant configuration of the network can be available by establishing an independent transmission path from the Modbus master for every two the serial communication modules mounted in the SCSযাইহোক, পার্শ্ববর্তী স্লটগুলিতে মাউন্ট করা দ্বৈত-রেডন্ড্যান্ট সিরিয়াল যোগাযোগ মডিউলগুলির মধ্যে নিয়ন্ত্রণ / স্ট্যান্ডবাই সুইচিং ফাংশন সমর্থিত নয়।

সিরিয়াল কমিউনিকেশন মডিউল নির্দিষ্ট সময়ের মধ্যে উপসিস্টেমগুলির সাথে যোগাযোগ করে এবং যোগাযোগ মডিউলগুলি I/O ইমেজে উপসিস্টেমের ডেটা সংরক্ষণ করে।এসসিএসের সাবসিস্টেম যোগাযোগ ফাংশন তাদের কাছ থেকে যোগাযোগ মডিউল অ্যাসিনক্রোন অ্যাক্সেস করে, এবং I/O ইমেজ উল্লেখ করে বা সেট করে।

এসসিএসের অ্যাপ্লিকেশন লজিকটি যখন যোগাযোগ ইনপুট এফবি কার্যকর করা হয় তখন যোগাযোগ I/O ডেটা এলাকা থেকে ডেটা পড়ে।এবং যখন যোগাযোগ আউটপুট FB চালানো হয় যোগাযোগ I / O তথ্য এলাকায় গণনা তথ্য লিখে.

ডেটাশীট লিঙ্কঃইয়োকোগাওয়া ALR121-S53.pdf
