GE IS200BAIAH1BEE মার্ক VI ব্রিজ অ্যাপ্লিকেশন ইন্টারফেস কার্ড স্টক ইন

GE IS200BAIAH1BEE মার্ক VI ব্রিজ অ্যাপ্লিকেশন ইন্টারফেস কার্ডস্টক আছে

পণ্যের বিবরণঃ

বর্ণনাঃ

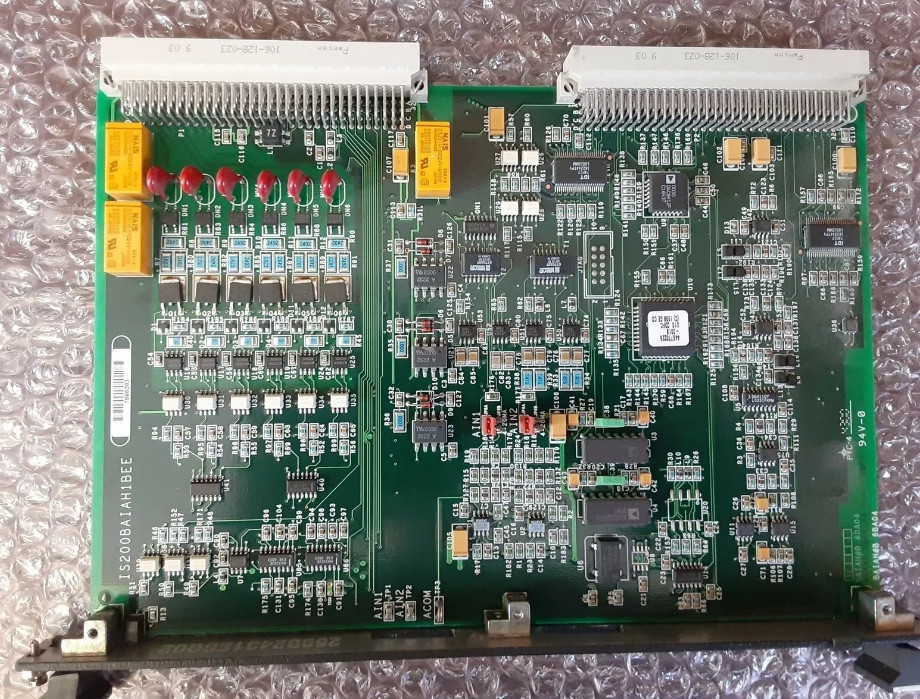

IS200BAIAH1BEE বা BAIA একটি প্রতিস্থাপন PCB হওয়ার উদ্দেশ্যে। এটিতে একটি EEPROM রয়েছে যা কারখানার প্রি-লোডড ফার্মওয়্যারের সাথে আসে। এই মেমরি সার্কিটটি কখনই পুনরায় প্রোগ্রাম করা বা সরানো উচিত নয়।যদি এটি কাজ করা বন্ধ করে দেয় বা ক্ষতিগ্রস্ত হয়BAIA একটি RS-232C I/O ইন্টারফেস ব্যবহার করে যা একটি DSPX বোর্ড থেকে ড্রাইভ সিস্টেম কীপ্যাড বা পিসিতে যায়।IS200BAIAH1BEE-কে নিয়ন্ত্রণ কার্ড র্যাক সেট-এ উল্লম্বভাবে স্থাপন করা উচিত।. BAIA এর মুখের প্লেটে, একটি সতর্কতা লেবেল রয়েছে যা ব্যবহারকারীকে সতর্ক করে দেয় যে কেবলমাত্র এই কার্ডটি র্যাকের স্লট 1 এ মাউন্ট করুন। র্যাকের স্লটগুলি নির্দিষ্ট বোর্ডের জন্য বিশেষভাবে কনফিগার করা হয়।প্রথম এক ছাড়া অন্য একটি স্লট এই বোর্ড ইনস্টল বোর্ড ক্ষতি হতে হবে. মুখের প্লেটে একটি এলইডি সূচক রয়েছে যা আইএমওকে লেবেলযুক্ত।

GE IS200BAIAH1B এবং IS200BAIAH1BEE হল GE Mark VI নিয়ন্ত্রণ ব্যবস্থার জন্য ডিজাইন করা ব্রিজ অ্যাপ্লিকেশন ইন্টারফেস কার্ড।এই মডিউলগুলি প্রধানত ডিভাইসগুলির মধ্যে দক্ষ সমন্বয় এবং নিয়ন্ত্রণ নিশ্চিত করার জন্য জেনারেটর এবং উত্তেজনার সিস্টেমগুলির মধ্যে যোগাযোগ এবং সংকেত সংক্রমণ সংযোগ এবং পরিচালনা করতে ব্যবহৃত হয়এই ইন্টারফেস কার্ডে একাধিক ইনপুট এবং আউটপুট চ্যানেল রয়েছে, এটি জেনারেটর এবং উত্তেজনার সিস্টেম থেকে ডিজিটাল সংকেতগুলি প্রক্রিয়া করতে পারে এবং রিয়েল টাইমে সরঞ্জামের অবস্থা পর্যবেক্ষণ করতে পারে।কার্যকর তথ্য বিনিময়, IS200BAIAH1B এবং IS200BAIAH1BEE উত্তেজনার নিয়ন্ত্রণ কৌশলগুলি অনুকূল করতে পারে এবং জেনারেটরের কর্মক্ষমতা এবং প্রতিক্রিয়া গতি উন্নত করতে পারে।এই নমনীয় ইন্টারফেস নকশা এটি বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা অভিযোজিত এবং অন্যান্য নিয়ন্ত্রণ মডিউল সঙ্গে seamlessly একীভূত করতে সক্ষম.

IS200BAIAH1B ইনোভেশন সিরিজ ড্রাইভ সিস্টেমে একটি ব্রিজ অ্যাপ্লিকেশন ইন্টারফেস বোর্ড হিসাবে কাজ করার জন্য ডিজাইন করা হয়েছে।এই বোর্ড টার্মিনাল বোর্ড থেকে সংকেত ইনপুট জন্য পৃথিবী-ভূমি রেফারেন্স এবং বিচ্ছিন্নতা প্রদান করেপ্রতিটি বোর্ড একটি ইপিআরওএম বোর্ডের সাথে ডিজাইন করা হয়েছে যা সরানোর জন্য বা ফিল্ড প্রোগ্রামিংয়ের জন্য নয়। The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

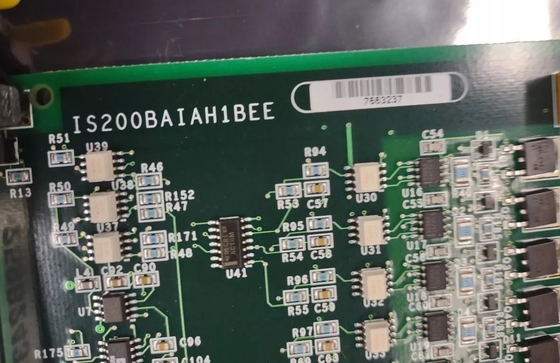

IS200BAIAH1B একটি ইনোভেশন সিরিজের বোর্ড, যা একটি নির্দিষ্ট র্যাক স্লটে স্থাপন করার জন্য ডিজাইন করা হয়েছে। এই বোর্ডটি ভুল র্যাক স্লটে ইনস্টল করা হলে ক্ষতিগ্রস্থ হতে পারে।এই ক্ষয়ক্ষতির ঝুঁকির কারণে, কেনার সিদ্ধান্ত নেওয়ার আগে পিসিবি মাত্রা বিবেচনা করাও গুরুত্বপূর্ণ।এই বিশেষ মুদ্রিত সার্কিট বোর্ড 12 ইঞ্চি দৈর্ঘ্য দ্বারা 9 ইঞ্চি প্রস্থ মোটামুটি পরিমাপ মাত্রা সঙ্গে সংশোধিত আসেএই পিসিবি এর বেধ দেড় ইঞ্চির বেশি নয়। IS200BAIAH1B এর তিনটি রিলে, ছয়টি ভারিস্টর, চারটি জাম্পার সুইচ, তিনটি পরীক্ষার পয়েন্ট এবং বেশ কয়েকটি ইন্টিগ্রেটেড সার্কিট রয়েছে।বোর্ড এক প্রান্তে অবস্থিত দুটি backplane সংযোগকারী আছে. এই ব্যাকপ্লেন সংযোগকারীগুলি প্যানকন 106-128-023 সংযোগকারী হিসাবে লেবেলযুক্ত, যার সাধারণত কম বাজারের উপলব্ধতা রয়েছে। জাম্পারগুলি VIN অবস্থান বা 4-20 এমএ অবস্থানে স্থাপন করা উচিত।
