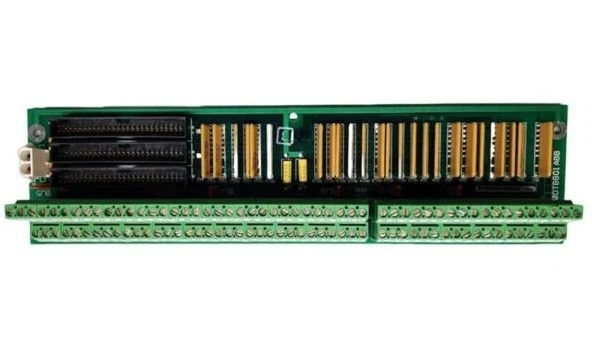

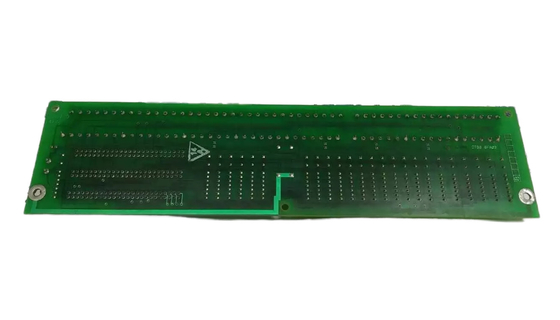

GE DS200DTBBG1A MarkV টার্মিনাল বোর্ড ডিজিটাল I/O মডিউল টার্মিনাল বোর্ড সংযোগকারী কার্ড

GE DS200DTBBG1A MarkV টার্মিনাল বোর্ড ডিজিটাল I/O মডিউল টার্মিনাল বোর্ড সংযোগকারী কার্ড

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

DS200DTBBG1A হল একটি টার্মিনাল বোর্ড ডিজিটাল কানেক্টর কার্ড যা GE এর Mark V সিরিজের অন্তর্ভুক্ত।প্রতিটিতে ৯৫টি সিগন্যাল তারের জন্য টার্মিনাল রয়েছে. তিনটি 50-পিন সংযোগগুলিও অন্তর্ভুক্ত রয়েছে। জেএফএফ, জেএফজি, এবং জেএফএইচ হ'ল 40-পিন সংযোগকারীদের আইডি। পাঁচটি জাম্পার এবং বেয়োনেট সংযোগকারীও রয়েছে।কারণ বোর্ডে ৩ টি ৪০ পিনের সংযোগকারী আছে, এটা খুবই গুরুত্বপূর্ণ যে কোন 40-পিনের রিবন তারের কোন সংযোগকারীটির সাথে সংযুক্ত আছে তা ট্র্যাক রাখা। যদি আপনি উৎপাদনশীলতা পুনরুদ্ধার করতে চান তাহলে বোর্ড প্রতিস্থাপনের পর ড্রাইভটি আবার কাজে লাগানো খুবই গুরুত্বপূর্ণ।

ডিএস২০০ডিটিবিবিজি১এ টারবাইন কন্ট্রোল সিস্টেমের জন্য একটি উচ্চ ঘনত্ব, সহজেই পরিষেবাযোগ্য আই / ও ইন্টারফেস সরবরাহ করার জন্য ডিজাইন করা হয়েছে। এটিতে দুটি টার্মিনাল ব্লক রয়েছে, প্রতিটিতে 95 টি সিগন্যাল তারের জন্য টার্মিনাল রয়েছে,মোট ১৯০টি টার্মিনালের জন্যবোর্ডে বেয়নেট স্টাইলের সংযোগকারী সহ তিনটি ৫০-পিন সংযোগকারীও রয়েছে, যা রিবন তারের সংযোগ এবং সংযোগ বিচ্ছিন্ন করা সহজ করে তোলে।DS200DTBBG1A মার্ক ভি টারবাইন কন্ট্রোল সিস্টেম সিরিজের একটি যোগাযোগ ইনপুট সম্প্রসারণ সমাপ্তি মডিউল হিসাবে কাজ করেDS200DTBBG1A সাধারণত Mark V সিস্টেমের QD বা C কোরগুলিতে অবস্থিত।

DS200DTBBGIA যোগাযোগ ইনপুট সম্প্রসারণ সমাপ্তি মডিউলের টার্মিনাল ব্লকগুলিতে সর্বাধিক 110 টি সংকেত তারের সংযুক্ত হওয়ার সম্ভাবনা রয়েছে।এটি একটি পদ্ধতি ছাড়া পরিচালনা করা কঠিন হবে যেখানে পৃথক সংকেত তারের সংযুক্ত করা হয় নথি. একটি টার্মিনাল ব্লককে আইডি হিসাবে টিবি 1 এবং অন্য টার্মিনাল ব্লককে আইডি হিসাবে টিবি 2 বরাদ্দ করা হয়। পৃথক টার্মিনালগুলি প্রতিটি টার্মিনাল ব্লকে ক্রম অনুসারে সংখ্যাযুক্ত। সুতরাং,একটি নির্দিষ্ট টার্মিনাল সনাক্ত করার জন্য আপনি টার্মিনাল ব্লক আইডি এবং টার্মিনাল বরাদ্দ নম্বর ব্যবহারকিছু উদাহরণ হল টিবি১ ৯০ এবং টিবি২ ৪৮। টিবি১ ৯০ টার্মিনাল ব্লক ১ এর টার্মিনাল ৯০ এবং টিবি২ ৪৮ টার্মিনাল ব্লক ২ এর টার্মিনাল ৪৮।

এখন যেহেতু এই DS200DTBBGIA কন্যাক্ট ইনপুট এক্সপেনশন টার্মিনেশন মডিউলের সমাবেশের জন্য উপলব্ধ বিভিন্ন হার্ডওয়্যার উপাদানগুলির কিছু প্রকাশ করা হয়েছে,এই Mark V সিরিজের পণ্যের সাথে সামঞ্জস্যপূর্ণ সংযোগকারীগুলির ধরন ব্যাখ্যা করা সম্ভবএই DS200DTBBGIA যোগাযোগ ইনপুট সম্প্রসারণ সমাপ্তি মডিউলের সাথে ব্যবহৃত সংযোগকারীগুলির মধ্যে কিছু হল JRR TCDA যোগাযোগ ইনপুট সংযোগকারী,JY 125 V dc DTBA বোর্ড পাওয়ার সংযোগকারী, এবং JRS/T সংযোগকারী, যা সাধারণত ব্যবহার করা হয় না।
