IS200DAMAG1B জিই স্পিডট্রনিক গ্যাস টারবাইন স্ন্যাবার কন্ট্রোল বোর্ড

IS200DAMAG1B জিই স্পিডট্রনিক গ্যাস টারবাইন স্ন্যাবার কন্ট্রোল বোর্ড

পণ্যের বিবরণঃ

বর্ণনাঃ

IS200DAMAG1B একটি ইনভার্টার কার্ড যা জেনারেল ইলেকট্রিক্স দ্বারা তৈরি করা হয়েছে। এটি জিই ড্রাইভ কন্ট্রোল সিস্টেমের একটি অংশ।এটি উপরের ফেজ পা জন্য একটি একক IGBT মডিউল এবং নিম্ন ফেজ পা জন্য একটি একক IGBT মডিউল সঙ্গে কাজ করার জন্য ডিজাইন করা হয়. এগুলি সাধারণত পাওয়ারেক্স সিএম 1000 এইচএ -28 এইচ আইজিবিটি। এই বোর্ডগুলি সরাসরি ব্রিজ পার্সোনালিটি ইন্টারফেস বোর্ডের পাশাপাশি আইজিবিটির গেট, ইমিটার এবং সংগ্রাহক টার্মিনালগুলির সাথে সংযোগ স্থাপনের উদ্দেশ্যে।এই একটি গেট ড্রাইভ এম্প্লিফায়ার এবং ইন্টারফেস বোর্ড জন্য ইনোভেশন সিরিজ 620 ফ্রেম নিম্ন ভোল্টেজ ড্রাইভ.

গ্যাস এবং বাষ্প টারবাইন পরিচালনার জন্য জিই মার্ক VI স্পিডট্রনিক সিস্টেমগুলির মধ্যে উদ্ভাবনী ড্রাইভ অন্তর্ভুক্ত ছিল।মডিউলটি উপরের ফেজ লেগের জন্য একক আইজিবিটি মডিউল এবং নিম্ন ফেজ লেগের জন্য একক আইজিবিটি মডিউল দিয়ে কাজ করেডামা বোর্ডগুলি সরাসরি ব্রিজ পার্সোনালিটি ইন্টারফেস বোর্ডের পাশাপাশি আইজিবিটির গেট, ইমিটার এবং সংগ্রাহক টার্মিনালগুলির সাথে সংযোগ স্থাপনের উদ্দেশ্যে।এটিতে পরামিতি সংরক্ষণের জন্য একটি দ্বৈত ইন-লাইন মেমরি মডিউল (ডিআইএমএম) সকেট রয়েছে, যোগাযোগের জন্য একটি ইথারনেট পোর্ট, একটি স্থিতি সূচক এলইডি, এবং একটি অন্তর্নির্মিত ফার্মওয়্যার আপগ্রেড ফাংশন। ইনভার্টার কার্ড এছাড়াও শক্তি অর্ধপরিবাহী, গেট ড্রাইভার,এবং ড্রাইভ সিস্টেমে বৈদ্যুতিক শক্তি প্রবাহ নিয়ন্ত্রণের জন্য সুরক্ষা সার্কিটকার্ডটি উচ্চ-শক্তি অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে, 690 ভোল্ট পর্যন্ত একটি ভোল্টেজ রেট এবং 1700 এম্পিয়ার পর্যন্ত একটি বর্তমান রেট।

IS200DAMAG1BCB একটি uncluttered বোর্ড যা IGBT মডিউলগুলির দুটি পা দিয়ে কাজ করে।এটি সরাসরি সংযোগের মাধ্যমে উপরের ফেজ পা এবং নিম্ন ফেজ পা উভয় IGBTs (সাধারণত CM1000HA-28 H Powerrex) এর সাথে সংযুক্ত হয়বোর্ডটি ব্রিজ পার্সোনালিটি ইন্টারফেস বোর্ড (বিপিআইএ) এর সাথেও সংযুক্ত হয়।যার মধ্যে একটি ১২ পিনের উল্লম্ব সংযোগকারী এবং একটি ৬ পিনের উল্লম্ব সংযোগকারী রয়েছেজিই প্রকাশনা জিইআই-১০০২৬২এ প্রতিটি পিন এবং এর ব্যবহার এবং সংযোগের পথের একটি সম্পূর্ণ তালিকা প্রদান করে।

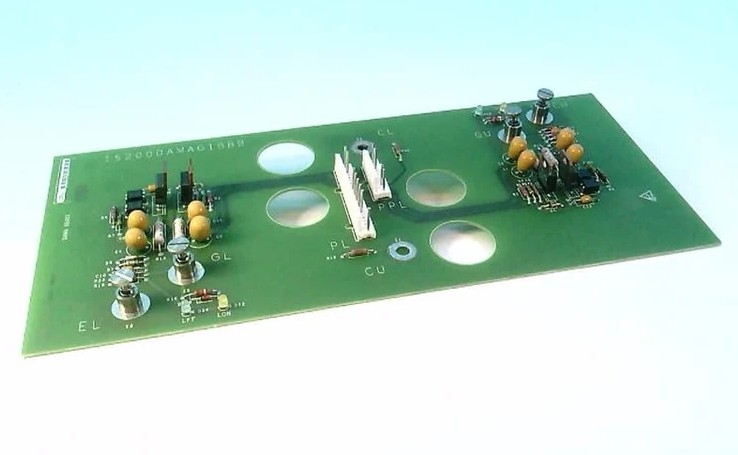

IS200DAMAG1B একটি ডিভাইস যা ইনভার্টার কার্ড নামে পরিচিত। এটি একটি মুদ্রিত সার্কিট বোর্ড বা PCB যা জেনারেল ইলেকট্রিক বা জিই দ্বারা 193x সিরিজের একটি উপাদান।193x সিরিজটি অনেকগুলি ডিভাইস নিয়ে গঠিত যা শিল্প ব্যবহারের জন্য গ্যাস এবং বাষ্প টারবাইনগুলির অপারেশন পরিচালনা করতে ব্যবহৃত হয়. IS200DAMAG1B একটি অপেক্ষাকৃত ছোট আয়তক্ষেত্রাকার প্রিন্টেড সার্কিট বোর্ড। বিভিন্ন ছোট ইলেকট্রনিক উপাদান প্রধানত PCB এর উভয় পাশে দুটি গ্রুপে কেন্দ্রীভূত পাওয়া যেতে পারে।এই গ্রুপগুলির প্রত্যেকটিতে একই উপাদান রয়েছে. দুটি উচ্চ রৌপ্য ধাতু উপাদান যা E অক্ষর দিয়ে লেবেল করা হয় প্রতিটি গ্রুপে দেখা যেতে পারে। এছাড়াও প্রতিটি গ্রুপে দুটি চারটি হলুদ ক্যাপাসিটর বৈশিষ্ট্যযুক্ত।
