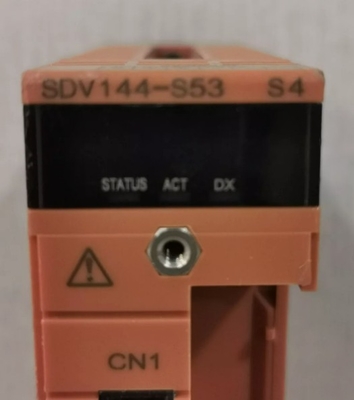

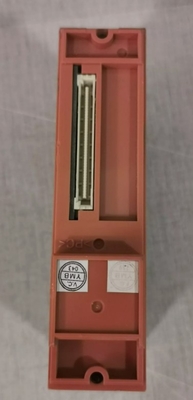

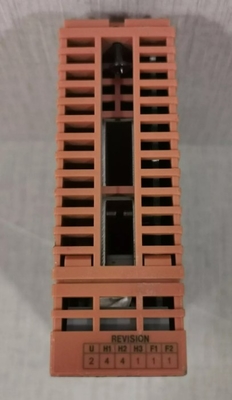

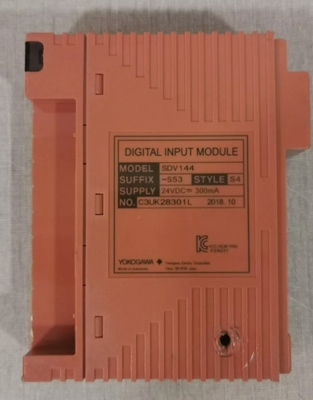

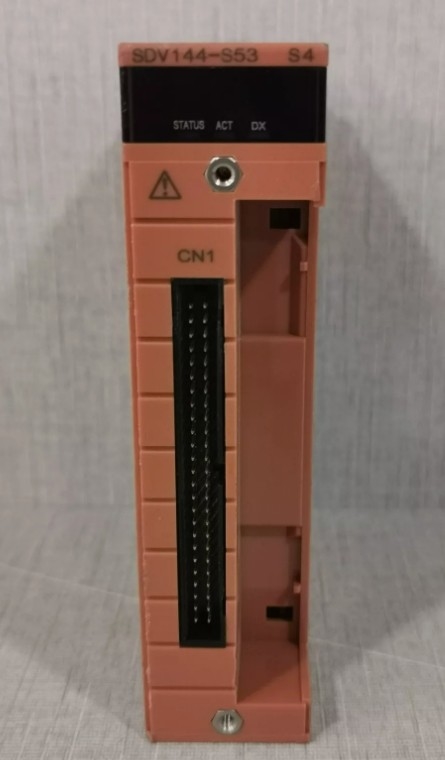

SDV144-S53 YOKOGAWA ডিজিটাল I/O ইনপুট মডিউল (FIO এর জন্য) 16-চ্যানেল মডিউল বিচ্ছিন্নতা 24 ভি ডিসি ডাবল-রিডন্ড্যান্ট

এসডিভি১৪৪-এস৫৩ইউকোগাওয়াডিজিটাল I/O ইনপুট মডিউল (FIO এর জন্য) 16-চ্যানেল মডিউল আইসোলেশন 24 ভি ডিসি ডাবল-রিডন্ড্যান্ট

বর্ণনাঃ

যদি SDV144 ফিল্ড ওয়্যারিং ডায়াগনস্টিক ফাংশন ব্যবহার করা হয়, তাহলে ফিল্ড সরঞ্জামের আশেপাশে পৃথক চ্যানেলের জন্য নিম্নলিখিত ডায়াগনস্টিক উপাদানগুলি ইনস্টল করা উচিতঃ

• SCB100 (অফ সিগন্যাল গ্রহণের সময় ত্রুটিযুক্ত ওপেন সার্কিট সনাক্তকরণের জন্য)
• SCB110 (সিগন্যাল গ্রহণের সময় ত্রুটিযুক্ত শর্ট সার্কিট সনাক্তকরণের জন্য)
• ইনপুট সিগন্যাল সাধারণত স্বাভাবিক অপারেশনের সময় বন্ধ থাকে।
• ইনপুট সিগন্যাল সাধারণত স্বাভাবিক অপারেশনের সময় চালু থাকে।

ইনপুট মডিউলগুলি ক্ষেত্র থেকে যোগাযোগের সংকেত গ্রহণ করে। এসডিভি১৪৪ ডুয়াল-রেডন্ড্যান্ট করা যায়।

• এই ভোল্টেজগুলি ক্ষেত্রের পাওয়ার সাপ্লাই ভাসমান ব্যবহার করে কেসটি দেখায়। যখন ক্ষেত্রের পাওয়ার সাপ্লাই গ্রাউন্ড করা হয়, তখন সিস্টেম (কার্যকরী) গ্রাউন্ডটি ক্ষেত্রের গ্রাউন্ডের সাথে সংযুক্ত থাকে, যা বিচ্ছিন্ন নয়।উচ্চতর গোলমাল প্রতিরোধের জন্য, ভাসমান ক্ষেত্র শক্তি সরবরাহ প্রস্তাবিত হয়
• যখন সেকেন্ডারি সাইড এবং গ্রাউন্ডের মধ্যে ক্ষেত্রের পাওয়ার সাপ্লাইয়ের প্রতিরোধের ভোল্টেজ উপরের টেবিলে প্রদর্শিত মানের চেয়ে কম হয়,এই ভোল্টেজগুলি ক্ষেত্রের পাওয়ার সাপ্লাইয়ের প্রতিরোধের ভোল্টেজ হিসাবে গৃহীত হয়.
• এসডিভি১৪৪-এসএক্সসি-র ক্ষেত্রে ব্যবহারকারী ব্যবহার করতে পারে এমন ইনপুট চ্যানেলের সংখ্যা এবং বাহ্যিক শক্তি সরবরাহ সীমিত। ¢ প্রোস্যাফ-আরএস আই/ও মডিউলগুলির রূপরেখা (এফআইও-র জন্য) ¢ (জিএস ৩২পি০৬কে৬০-০১ইএন) দেখুন।
• এসডিভি১৪৪ স্টাইল কোড এস১, এস২ এবং এস৩ এর যোগাযোগের নাম এবং বাহ্যিক শক্তি সরবরাহ ২৪ ভোল্ট ডিসি ± ৫%।
• যখন ডেডিকেটেড সিগন্যাল ক্যাবল ব্যবহার করে SDV144 এবং SED4D টার্মিনাল বোর্ড সংযুক্ত করা হয়, তখন প্রতিরোধ ভোল্টেজ 500 V AC (ইনপুট সিগন্যাল লাইন এবং সিস্টেমের মধ্যে) হয়। যদি MIL সংযোগকারী ক্যাবল ব্যবহার করা হয়,প্রতিরোধের ভোল্টেজ তাদের তারের বৈদ্যুতিক স্পেসিফিকেশন উপর নির্ভর করে.

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

ডেটাশীট লিঙ্কঃইয়োকোগাওয়া এসডিভি১৪৪-এস৫৩.পিডিএফ
