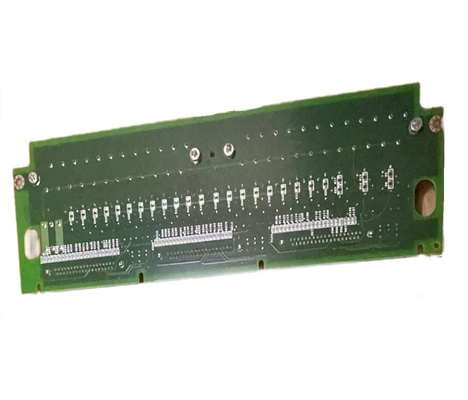

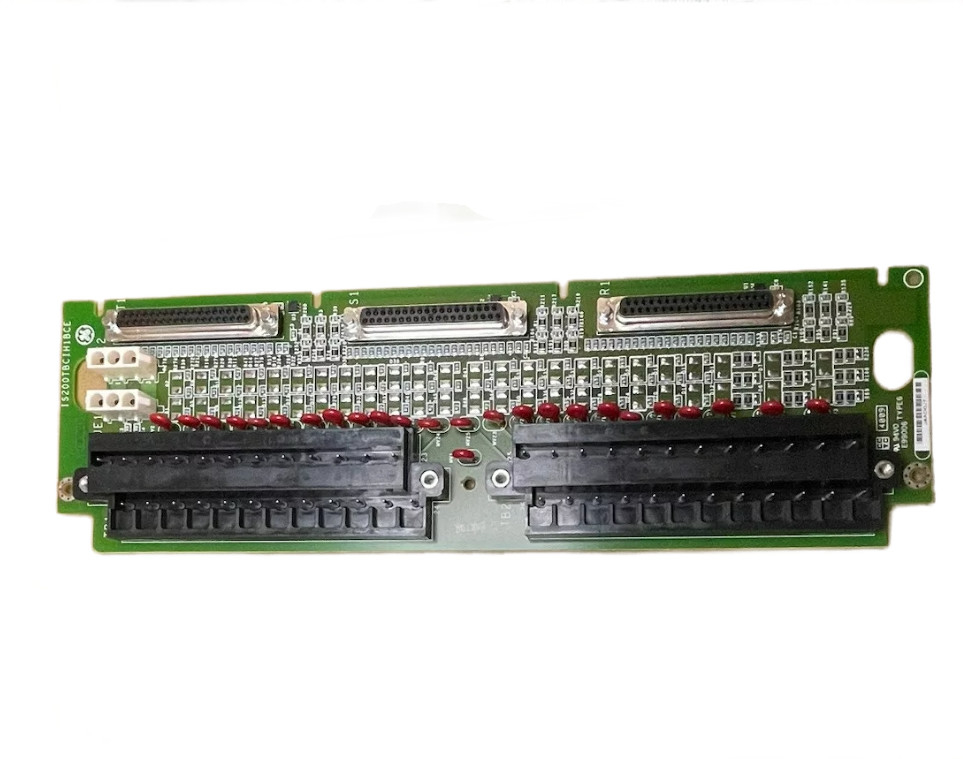

IS200RAPAG1B জিই র্যাক পাওয়ার সাপ্লাই বোর্ড মার্ক VI প্রিন্টেড সার্কিট বোর্ড

IS200RAPAG1B জিই র্যাক পাওয়ার সাপ্লাই বোর্ড মার্ক VI প্রিন্টেড সার্কিট বোর্ড

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

IS200RAPAG1B একটি র্যাক পাওয়ার সাপ্লাই বোর্ড যা জেনারেল ইলেকট্রিক দ্বারা নির্মিত এবং ডিজাইন করা হয়েছে এবং এটি গ্যাস টারবাইন নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত মার্ক VI সিরিজের অংশ।সিস্টেমটি সিম্প্লেক্স বা ট্রিপল মডুলার রিডন্ড্যান্ট (টিএমআর) নিয়ন্ত্রণ কনফিগারেশনে পাওয়া যায়, একক বা একাধিক র্যাক এবং স্থানীয় বা দূরবর্তী I/O সহ। I/O ইন্টারফেসটি টারবিনের সেন্সর এবং actuators এর সাথে সরাসরি ইন্টারফেস করার জন্য ডিজাইন করা হয়েছে,যন্ত্রপাতি স্থাপনের প্রয়োজনীয়তা এবং এর সাথে আসা নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণের সমস্যা দূর করা. এই বোর্ডটি একটি পি 1 ব্যাকপ্লেন সংযোগকারী মাধ্যমে ইনোভেশন সিরিজ র্যাকের সাথে সংযুক্ত। এই সংযোগকারীটিতে প্রতিটি 32 পিনের তিনটি সারি রয়েছে।পিন সংযোগগুলির একটি সম্পূর্ণ বিবরণ সংশ্লিষ্ট ম্যানুয়ালগুলিতে পাওয়া যাবে. এটি বোর্ডের একমাত্র সংযোগকারী। এমকেভিআইতে মাইক্রোসফ্ট উইন্ডোজ চালানো এবং সিম্প্লিকটি গ্রাফিক্স এবং জিই কন্ট্রোল সিস্টেম টুলবক্স সমর্থনকারী পিসিতে নির্মিত একটি অপারেটর ইন্টারফেস অন্তর্ভুক্ত রয়েছে।

বোর্ডের সামনের প্যানেলে, আপনি দুটি LED ইন্ডিকেটর IPOK এবং MPOK লেবেল পাবেন। এই ইন্ডিকেটরগুলি ভিজ্যুয়াল ফিডব্যাক এবং স্থিতি তথ্য প্রদান করে,ব্যবহারকারীদের দ্রুত বোর্ডের অপারেশনাল অবস্থা মূল্যায়ন করার অনুমতি দেয়. তারা ইনপুট / আউটপুট এবং প্রসেসরের সামগ্রিক কর্মক্ষমতা সম্পর্কিত স্পষ্ট এবং সংক্ষিপ্ত সংকেত প্রদান করার জন্য ডিজাইন করা হয়। বোর্ড এছাড়াও চারটি টিপি পরীক্ষা পয়েন্ট রয়েছে,একটি দীর্ঘ এবং সরু খোলার মাধ্যমে অ্যাক্সেসযোগ্যএই টিপি পরীক্ষার পয়েন্টগুলি, যথা N15, P5, P15 এবং DCOM, সংকেত পরিমাপ এবং বিশ্লেষণ সক্ষম করে।ব্যবহারকারীরা বোর্ডের মধ্য দিয়ে যাওয়া সংকেতগুলি পর্যবেক্ষণ এবং সমস্যা সমাধানের জন্য এই পরীক্ষার পয়েন্টগুলিতে পরিমাপ সরঞ্জামগুলি সংযুক্ত করতে পারেন, যা ডায়াগনস্টিক এবং রক্ষণাবেক্ষণের কাজকে সহজতর করে।

হার্ডওয়্যার উপাদানগুলির ক্ষেত্রে, এতে বিভিন্ন আকারের দুটি ট্রান্সফরমার অন্তর্ভুক্ত রয়েছে। এই ট্রান্সফরমারগুলি বোর্ড জুড়ে বৈদ্যুতিক শক্তি রূপান্তর এবং বিতরণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।দক্ষ ও নির্ভরযোগ্য অপারেশন নিশ্চিত করাঅতিরিক্তভাবে, বোর্ডকে অতিরিক্ত বর্তমানের বিরুদ্ধে রক্ষা করতে এবং অন্যান্য উপাদানগুলিকে সম্ভাব্য ক্ষতি থেকে রক্ষা করার জন্য একটি একক 1 এমপি, 250 ভি ফিউজ অন্তর্ভুক্ত রয়েছে।

বোর্ডে বিভিন্ন আকারের দুটি ট্রান্সফরমার রয়েছে, একটি একক ফিউজ (1 এম্প, 250 ভোল্ট ফিউজ) একটি একক ব্যাকপ্লেন সংযোগকারী, একটি সিরিয়াল 1024-বিট মেমরি ডিভাইস সহ বিভিন্ন ইন্টিগ্রেটেড সার্কিট,বিভিন্ন ট্রানজিস্টরএই বোর্ডে উচ্চ-ভোল্টেজ ইলেক্ট্রোলাইটিক ক্যাপাসিটার এবং ধাতব ফিল্ম প্রতিরোধক সহ বিভিন্ন উপকরণের ক্যাপাসিটার রয়েছে।বোর্ডটি বিভিন্ন স্থানে কারখানার ড্রিল করা হয়. বেশিরভাগ উপাদান একটি রেফারেন্স চিহ্নিতকারী বহন করে।
