IS200TBAIH1C জিই এনালগ ইনপুট টার্মিনাল বোর্ড মার্ক VI ব্রিজ ইন্টারফেস বোর্ড

IS200TBAIH1C জিই এনালগ ইনপুট টার্মিনাল বোর্ড মার্ক VI ব্রিজ ইন্টারফেস বোর্ড

পণ্যের বিবরণঃ

বর্ণনাঃ

IS200TBAIH1C হল একটি এনালগ ইনপুট টার্মিনাল বোর্ড যা জেনারেল ইলেকট্রিক দ্বারা গ্যাস টারবাইন কন্ট্রোল সিস্টেমে ব্যবহৃত মার্ক VI সিরিজের অংশ হিসাবে নির্মিত এবং ডিজাইন করা হয়েছে।দুই আউটপুট এবং 10 এনালগ ইনপুট টার্মিনাল বোর্ড দ্বারা সমর্থিত হয়. দুই তারের, তিন তারের, চার তারের, বা ট্রান্সমিটার যা বাহ্যিকভাবে চালিত হয় সব দশটি এনালগ ইনপুট এক প্লাগ করা যেতে পারে।অ্যানালগ আউটপুট জন্য 0-20 mA বা 0-200 mA এর একটি বর্তমান কনফিগার করা যেতে পারে. ইনপুট এবং আউটপুটগুলিতে গোলমাল দমন সার্কিট দ্বারা ওভারজেড এবং উচ্চ ফ্রিকোয়েন্সি গোলমাল থেকে সুরক্ষিত।

I/O প্রসেসরগুলির সাথে সংযোগের জন্য, TBAI এর তিনটি DC-37 পিন সংযোগকারী উপলব্ধ। তিনটি সংযোগকারী বা একটি সংযোগকারী (JR1) এ সিম্প্লেক্সের সাথে TMR ব্যবহার করে সংযোগ করা সম্ভব।ইলেকট্রনিক্স এবং তারের সংযোগ উভয় সরাসরি সংযোগ সম্ভব. টিএমআর অ্যাপ্লিকেশনগুলিতে আর, এস, এবং টি কন্ট্রোলগুলির জন্য তিনটি সংযোগকারীগুলিতে, ইনপুট সংকেতগুলি বাইরের দিকে প্রসারিত হয়। টিবিএআইতে একটি পরিমাপ শন্ট ব্যবহার করে,সংযুক্ত তিনটি আউটপুট ড্রাইভারের মোট বর্তমান টিএমআর আউটপুট চালানোর জন্য একত্রিত করা হয়এর পরে, ইলেকট্রনিক্সকে TBAI দ্বারা মোট বর্তমান সংকেত দেওয়া হয় যাতে তারা এটি নির্দিষ্ট সেট পয়েন্টে নিয়ন্ত্রন করতে পারে।

• একটি অ্যানালগ ইনপুট সহ একটি দুই তারের ট্রান্সমিটার
• অ্যানালগ ইনপুট সহ তিন তারের ট্রান্সমিটার
• অ্যানালগ ইনপুট সহ চার তারের ট্রান্সমিটার
• একটি এনালগ ইনপুট এবং বহিরাগত শক্তি সঙ্গে একটি ট্রান্সমিটার
• অ্যানালগ ইনপুট, ৫ এবং ১০ ভোল্টের ধ্রুব প্রবাহ
• অ্যানালগ আউটপুট 0-20 mA
• অ্যানালগ আউটপুট 0-200 mA

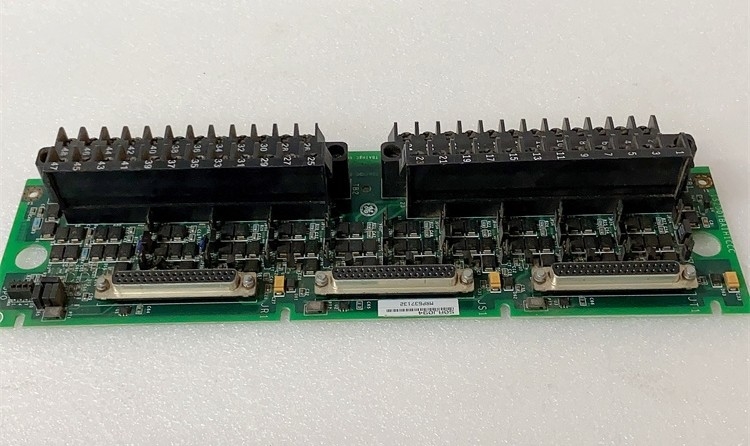

IS200TBAIH1C একটি ডিভাইস যা একটি অ্যানালগ টার্মিনাল বোর্ড হিসাবে পরিচিত। এই PCB বা মুদ্রিত সার্কিট বোর্ড জেনারেল ইলেকট্রিকের মার্ক VI সিরিজের একটি অংশ।মার্ক VI এবং জেনারেল ইলেকট্রিকের মার্ক লাইনআপের অন্যান্য সিরিজগুলি গ্যাস এবং বাষ্প টারবাইনগুলির প্রক্রিয়াগুলি নিয়ন্ত্রণ এবং স্বয়ংক্রিয় করার জন্য তৈরি করা হয়েছিল. IS200TBAIH1C মুদ্রিত সার্কিট বোর্ড একটি খুব দীর্ঘ এবং পাতলা ডিভাইস। IS200TBAIH1C এর বাম অর্ধেক দুটি কালো টার্মিনাল ব্লক দ্বারা দখল করা হয়।প্রতিটি টার্মিনাল ব্লক চব্বিশ টার্মিনাল পর্যন্ত ধারণ করতে পারে যা কিউব আকৃতির এবং সিলভার ধাতু থেকে তৈরি.
