IS200JPDSG1A GE পাওয়ার ডিস্ট্রিবিউশন বোর্ড মার্ক VI IS200 কন্ট্রোলার মডিউল

IS200JPDSG1A GE পাওয়ার ডিস্ট্রিবিউশন বোর্ড মার্ক VI IS200 কন্ট্রোলার মডিউল

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

IS200JPDSG1A বোর্ডটি একটি ধাতব ধারকটিতে সুবিধাজনকভাবে ইনস্টল করার জন্য ডিজাইন করা হয়েছে যা একটি উল্লম্ব ডিআইএন-রেলের উপর ফিট করে, সাধারণত অন্যান্য পাওয়ার ডিস্ট্রিবিউশন বোর্ডের পাশে অবস্থিত।জেপিডিএস সরাসরি মাউন্ট করার জন্য বিশেষ ধাতু ধারক সহ উপলব্ধ. IS200JPDSG1A একটি ২৮ ভোল্ট পাওয়ার ডিস্ট্রিবিউশন বোর্ড যা জেনারেল ইলেকট্রিক দ্বারা নির্মিত এবং ডিজাইন করা হয়েছে। এটি বিতরণ নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত মার্ক VIe সিরিজের একটি অংশ।২৮ ভোল্ট পাওয়ার ডিস্ট্রিবিউশন (জেপিডিএস) বোর্ড বাহ্যিক এসি / ডিসি বা ডিসি / ডিসি রূপান্তরকারী থেকে ২৮ ভি ডিসি ইনপুট পাওয়ার দিয়ে নিয়ন্ত্রণ সিস্টেম সরবরাহ করে. জেপিডিএস পিপিডিএ আই/ও প্যাক থেকে পিডিএম সিস্টেমে ফিডব্যাক অন্তর্ভুক্ত করে। পাওয়ার ডিস্ট্রিবিউশন বোর্ড বা জেপিডিএস,যা নির্বাচিত পাওয়ার উত্স থেকে JPDP বোর্ড (I/O প্যাকগুলিকে পাওয়ার দেওয়ার জন্য) এবং নিয়ন্ত্রণ র্যাকগুলিতে 28 ভি ডিসি শক্তি স্থানান্তর করেজেপিডিএসে প্রচলিত ২৮ ভোল্ট পাওয়ার ইনপুট সরবরাহ করতে জেআর, জেএস এবং জেটি সংযোগকারী ব্যবহার করা হয়।

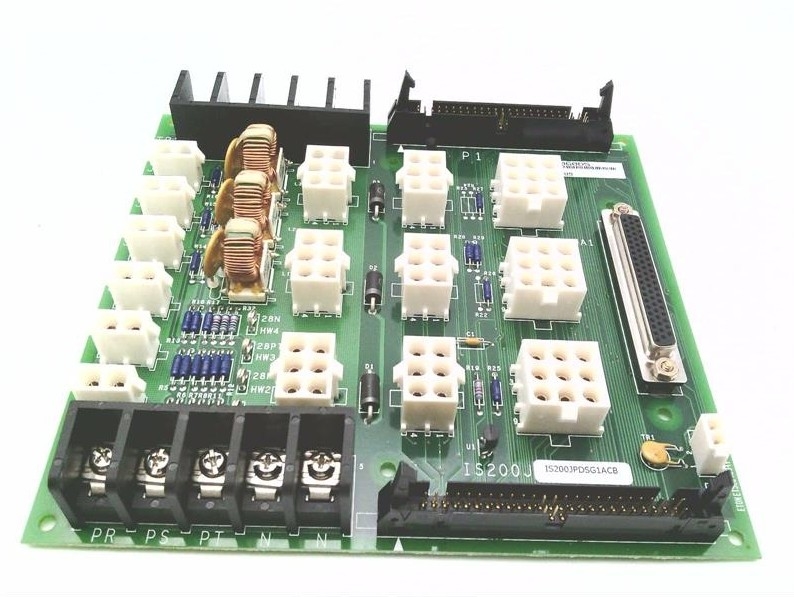

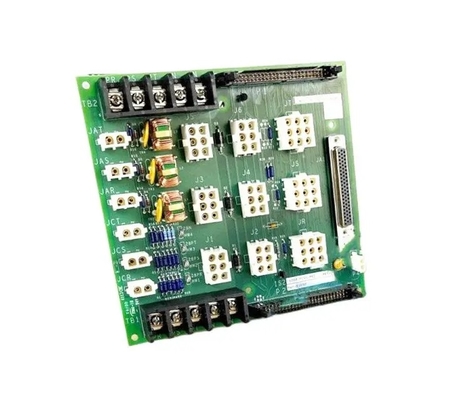

IS200JPDSG1A তিনটি ইন্ডাক্টর কয়েল, চারটি ভারিস্টর, চারটি টিপি টেস্ট পয়েন্ট, দুটি ট্রানজিস্টর এবং একাধিক প্রতিরোধক এবং ক্যাপাসিটর দিয়ে নির্মিত।টিপি পরীক্ষা পয়েন্ট প্রতিটি একটি সিরিজ 10k প্রতিরোধক যে রিং বিচ্ছিন্ন আছে. বোর্ডটি ডিআইএন-রেল মাউন্ট করার জন্য ডিজাইন করা হয়েছে এবং অন্যান্য পাওয়ার ডিস্ট্রিবিউশন বোর্ডের পাশে মাউন্ট করা যেতে পারে। IS200JPDSG1A ছয়টি স্থানে ড্রিল করা হয়। GEI-100613, GE দ্বারা প্রকাশিত,অপারেশন সম্পর্কে আরো তথ্য প্রদান করবে, তারের, এবং এই বোর্ডের ইনস্টলেশন।

ডাইরেক্ট কন্ট্রাক্ট ডিস্ট্রিবিউশন বোর্ড IS200JPDSG1AEC হল একটি বোর্ড যা ২৮ ভোল্ট ডাইরেক্ট কন্ট্রাক্ট পাবে।পাওয়ার সাপ্লাই সাধারণত একটি বহিরাগত বৈদ্যুতিক বর্তমান / ধ্রুব বর্তমান বা ধ্রুব বর্তমান / ধ্রুব বর্তমান রূপান্তরকারী থেকে গৃহীত হয়এই মডেলটি জেপিডিএম মডিউলের অনুরূপ। তবে, এই মডেলটিতে জেপিডিএম মডিউলের চেয়ে বেশি উপাদান রয়েছে যার মধ্যে আরও শাখা সার্কিট ফিউজ এবং আউটপুট সংযোগকারী রয়েছে।এই মডিউলটিতে দুটি রিবন ক্যাবল সংযোগকারীগুলির জন্য ধন্যবাদ এটি একটি পিপিডিএ আই / ও প্যাক হোস্ট করার সম্ভাবনাও রয়েছে. জেপিডিএম মডিউলের মতো জেপিডিএস মডিউলটি একটি পাওয়ার ডিস্ট্রিবিউটর মডিউলে মাউন্ট করা হবে।

IS200JPDSG1AEC বোর্ডের নির্দিষ্ট বৈশিষ্ট্য রয়েছে, যার মধ্যে কিছু হ'ল একটি DC62 সংযোগকারী যা পিপিডিএ হোস্ট করতে পারে, তিনটি আউটপুট লেবেলযুক্ত JAS, JAT এবং JAR যা সহায়ক পাওয়ার সংযোগকারীদের জন্য ব্যবহৃত হয়,IS200JPDSG1A হল জিই মার্ক VI মডিউলের অংশ। এটি একটি পাওয়ার ডিস্ট্রিবিউশন আনুষাঙ্গিক কার্ড, যা পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের ফিডব্যাক I/O প্যাক IS220PPDAH1A এর জন্য ব্যবহৃত হয়।IS200JPDSG1A 15 বিভিন্ন প্লাগ সংযোগকারী এবং শাখা সার্কিট ফিউজ এবং আউটপুট সংযোগকারী আছেGE IS200JPDSG1A একটি অত্যাধুনিক পাওয়ার ডিস্ট্রিবিউশন কার্ড যা শিল্প নিয়ন্ত্রণ ব্যবস্থায় নিরবচ্ছিন্ন সংহতকরণের জন্য ডিজাইন করা হয়েছে, যা সর্বোত্তম শক্তি ব্যবস্থাপনা এবং সিস্টেমের নির্ভরযোগ্যতা নিশ্চিত করে।
