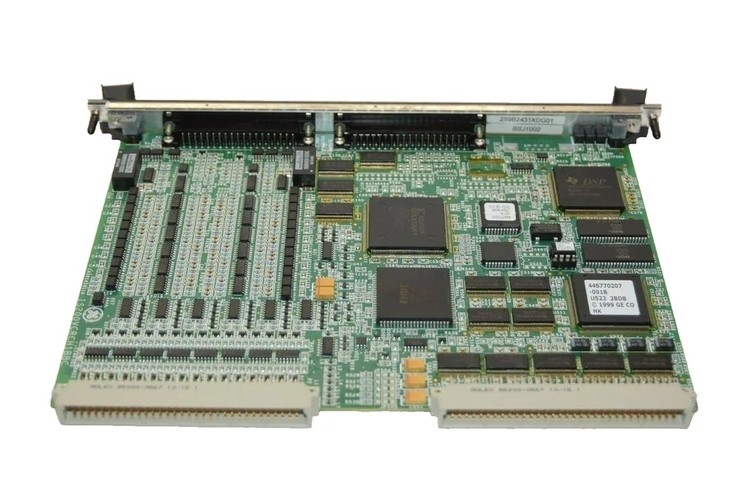

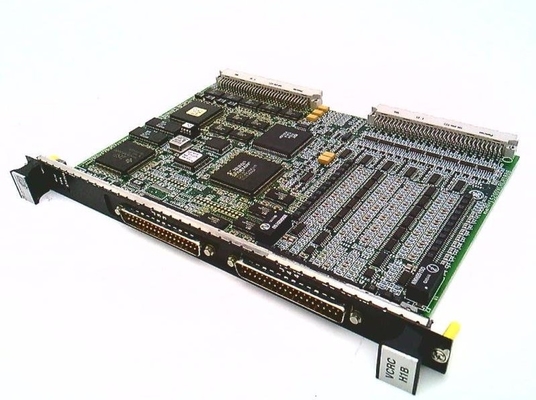

IS200VCRCH1B জিই যোগাযোগ ইনপুট / রিলে আউটপুট বোর্ড উপাদান সার্কিট বোর্ড

IS200VCRCH1B জিই যোগাযোগ ইনপুট/রিলে আউটপুট বোর্ড উপাদান সার্কিট বোর্ড

পণ্যের বিবরণঃ

বর্ণনাঃ

মার্ক VI টারবাইন কন্ট্রোল গ্যাস এবং বাষ্প টারবাইনগুলির জেনারেটর এবং যান্ত্রিক ড্রাইভ অ্যাপ্লিকেশনগুলির জন্য একটি সম্পূর্ণ সমন্বিত নিয়ন্ত্রণ, সুরক্ষা এবং পর্যবেক্ষণ সিস্টেম হিসাবে ডিজাইন করা হয়েছে।এটি সমস্ত পাওয়ার আইল্যান্ড এবং প্ল্যান্টের ভারসাম্য (বিওপি) নিয়ন্ত্রণকে একীভূত করার জন্য একটি আদর্শ প্ল্যাটফর্মএমকে ভিই আই/ও প্যাকগুলিতে একটি রিয়েল-টাইম ঘড়ি এবং সিঙ্ক্রোনাইজড সিকোয়েন্স-অফ-ইভেন্ট টাইম-স্ট্যাম্পিংয়ের জন্য প্রসেসর এবং একটি ডেটা অধিগ্রহণ বোর্ড সহ দুটি ইনপুট/আউটপুট নেটওয়ার্ক পোর্ট রয়েছে।

IS200VCRCH1B হল একটি যোগাযোগ ইনপুট / রিলে আউটপুট বোর্ড যা জেনারেল ইলেকট্রিক দ্বারা গ্যাস টারবাইন নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত মার্ক VI সিরিজের অংশ হিসাবে তৈরি করা হয়।যোগাযোগ ইনপুট / রিলে আউটপুট বোর্ড 48 বিচ্ছিন্ন ইনপুট গ্রহণ করে এবং তার সহযোগী কন্যা বোর্ডের মাধ্যমে মোট চারটি টার্মিনাল বোর্ড থেকে 24 রিলে আউটপুট পরিচালনা করে. ডাবল-প্রস্থের ভিসিসিসি মডিউলটি ভিএমই আই / ও র্যাকের মধ্যে ফিট করে। টিবিসিআই এবং টিআরএলওয়াই টার্মিনাল বোর্ডগুলিতে তারের জন্য এই র্যাকটিতে জে 3 / জে 4 সংযোগের দুটি সেট সরবরাহ করা হয়। ভিসিসিসির পরিবর্তে,ভিসিআরসি একটি সংকীর্ণ বোর্ড যা ব্যবহার করা যেতে পারে.

প্রথম ২৪ টি শুকনো যোগাযোগের ইনপুটগুলির জন্য একটি যোগাযোগ ইনপুট টার্মিনাল বোর্ড (টিবিসিআই) তারযুক্ত; ইনপুটগুলির জন্য একটি দ্বিতীয় টার্মিনাল বোর্ড প্রয়োজন 25 ′′ 48। যোগাযোগগুলিকে ডিসি শক্তি দেওয়া হয়।টার্মিনাল বোর্ড মোল্ড প্লাগ সঙ্গে তারের দ্বারা VCCC প্রসেসর বোর্ড হাউজিং VME র্যাক সংযুক্ত করা হয়গুরুত্বপূর্ণ টারবাইন ভেরিয়েবল পর্যবেক্ষণের জন্য, 1 এমএস প্রতি সেকেন্ডে উচ্চ গতির স্ক্যানিং এবং রেকর্ডিং উপলব্ধ।যোগাযোগ চ্যাট এবং 6 এমএস পর্যন্ত পালস প্রস্থের ঘটনা রেকর্ডার (SOE) দ্বারা রিপোর্ট করা হয়, সমস্ত যোগাযোগের খোলার এবং বন্ধের সাথে 1 এমএস এর একটি সময়ের রেজোলিউশনের সাথে।

আইএস২০০ভিসিআরসিএইচ১বিবিবি বোর্ড অত্যন্ত নির্ভরযোগ্য এবং তাই ক্ষতির ঝুঁকি কম। তবে অনুপযুক্ত হ্যান্ডলিং এবং খারাপ স্টোরেজ কার্ডের কার্যকারিতা প্রভাবিত করতে পারে।তাই আমরা সুপারিশ করা অবস্থায় স্ট্যাটিক সংবেদনশীল সঞ্চয় বাক্সে কার্ড রাখা. IS200VCRCH1B একটি GE Mark VI বোর্ড উপাদান।এমকেভিআই গ্যাস এবং বাষ্প টারবাইন ম্যানেজমেন্ট সিস্টেমগুলির স্পিডট্রনিক পরিবারের অংশ যা ১৯৬০ এর দশকে মার্ক আই প্রকাশের পর থেকে জেনারেল ইলেকট্রিক দ্বারা উন্নত এবং উন্নত করা হয়েছে. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

IS200VCRCH1B একটি ডিসক্রিট ইনপুট/আউটপুট বোর্ড হিসাবে কাজ করে। এটি একটি একক-স্লট বোর্ড যা একটি ভিসিসিসি বোর্ডের মতো একই কার্যকারিতা রয়েছে তবে একটি কন্যা বোর্ড অন্তর্ভুক্ত করে না,এভাবে র্যাকের জায়গা কম লাগে. তবে, এই বোর্ডের রিলে আউটপুটগুলি ভিএমই র্যাকের J3 / J4 পোর্টগুলি ব্যবহার করে, তারগুলি সামনের প্যানেলে স্থাপন করা উচিত। যদি এটি অবাঞ্ছিত হয় তবে একটি ভিসিআরসি পিসিবি পরিবর্তে একটি ভিসিসিসি বোর্ড ব্যবহার করুন।জিই আইএস২০০ হল জিই মার্ক VI টারবাইন কন্ট্রোল সিস্টেমে ব্যবহৃত প্রিন্টেড সার্কিট বোর্ড (পিসিবি) এর একটি পরিবার. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
