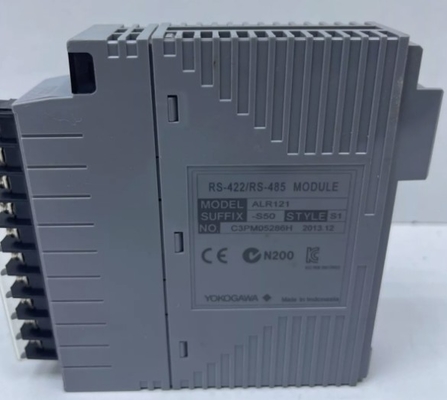

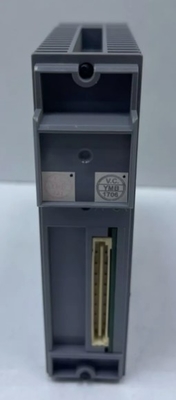

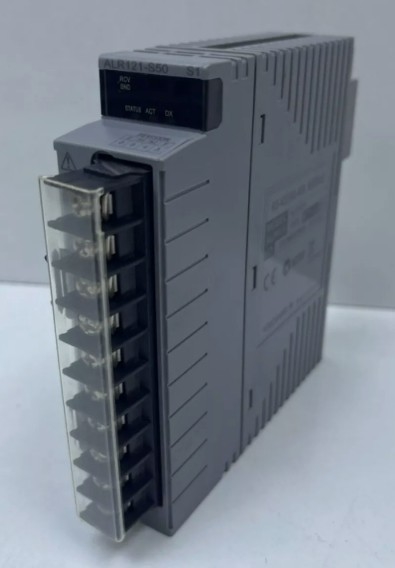

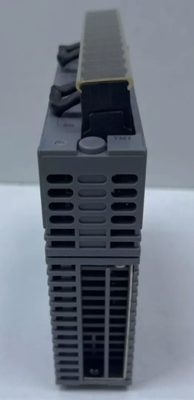

ALR121-S50 YOKOGAWA সিরিয়াল কমিউনিকেশন মডিউল 4-ওয়্যার সিস্টেম মাল্টিপয়েন্ট এসসিএস মডবাস যোগাযোগ

ALR121-S50ইউকোগাওয়াসিরিয়াল কমিউনিকেশন মডিউল 4-ওয়্যার সিস্টেম মাল্টিপয়েন্ট এসসিএস মডবাস যোগাযোগ

বর্ণনাঃ

এসসিএসের মোডবাস স্ক্ল্যাভ যোগাযোগ ফাংশন ব্যবহার করে, এসসিএসের ডেটা সেট বা রেফারেন্স করা যেতে পারে মোডবাস মাস্টার যা একটি সিরিয়াল যোগাযোগ মডিউলের মাধ্যমে এসসিএসের থেকে পৃথক সিস্টেম।এছাড়াও, সাবসিস্টেম ডেটা যেমন সিকোয়েন্সার থেকে এসসিএস এর যোগাযোগ ফাংশন ব্যবহার করে একটি সিরিয়াল যোগাযোগ মডিউলের মাধ্যমে সেট বা উল্লেখ করা যেতে পারে।

The dual-redundant configuration of the network can be available by establishing an independent transmission path from the Modbus master for every two the serial communication modules mounted in the SCS.

যাইহোক, পার্শ্ববর্তী স্লটগুলিতে মাউন্ট করা ডুয়াল-রেডন্ড্যান্ট সিরিয়াল যোগাযোগ মডিউলগুলির মধ্যে নিয়ন্ত্রণ / স্ট্যান্ড-বাই সুইচিং ফাংশন সমর্থিত নয়।

​

যোগাযোগ মডিউল সংজ্ঞা তথ্য, Modbus ডিভাইস ঠিকানা, SCS তথ্য মানচিত্র সংজ্ঞা,ইত্যাদি একটি নিরাপত্তা ইঞ্জিনিয়ারিং স্টেশন (SENG) এর ইঞ্জিনিয়ারিং ফাংশন ব্যবহার করে ডাউনলোড করা হবে.

যখন একটি বাহ্যিক মোডবাস মাস্টার (বাহ্যিক ডিভাইস) থেকে একটি ডেটা পাঠানো হয়, তখন এসসিএস এর সিপিইউ তার সিরিয়াল যোগাযোগ মডিউলের মাধ্যমে এটি গ্রহণ করে।এসসিএস-এর সিপিইউ ডাটা অনুরোধের জবাবে মডবস মাস্টারকে মডবস স্লেভ যোগাযোগ ফাংশন ব্যবহার করে একটি প্রতিক্রিয়া বার্তা পাঠায়.

The SCS Maintenance Support Tool displays error information and notifies the error status using the SCS status display function when an error in the serial communication module and communication content occurs.

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

ডেটাশীট লিঙ্কঃইয়োকোগাওয়া ALR121-S50.pdf
