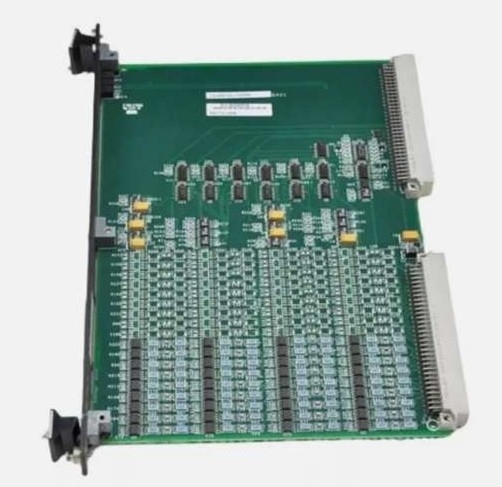

IS200ESELH2A জিই জেনারেল ইলেকট্রিক উত্তেজক নির্বাচন বোর্ড ডিপি যোগাযোগ বোর্ড

IS200ESELH2A জেনেরিকজেনারেল ইলেকট্রিক এক্সিটেটর নির্বাচক বোর্ড ডিপি যোগাযোগ বোর্ড

বর্ণনাঃ

Exciter Selection Board IS200ESELH2A হল একটি গ্রুপ ২ ESEL মডেল যা তিনটি ব্রিজ ড্রাইভারের সাথে কাজ করে। এই বোর্ডটি EMIO এবং EGPA বোর্ডগুলির সাথে ছয়টি SCR পর্যন্ত ফায়ার করতে সহায়তা করতে ব্যবহৃত হয়।

এই IS200ESELH2A এর সাথে এটি ESEL বোর্ডের দ্বিতীয় গ্রুপ, এটি সঠিকভাবে কাজ করার জন্য দ্বিতীয় গ্রুপ হিসাবে এটিতে তিনটি ব্রিজ ড্রাইভার রয়েছে।

যখন EGPA বোর্ডের সাথে ব্যবহার করা হয় এবং যদি পাওয়ার রূপান্তর ক্যাবিনেটে অতিরিক্ত নিয়ামক থাকে তবে দুটি ESEL বোর্ড ব্যবহার করা দরকার,একটি M1 দ্বারা চালিত হবে এবং অন্য M2 দ্বারা, নিয়ামক সি দ্বারা নির্বাচিত সবচেয়ে সক্রিয় ESEL সংকেতগুলি সংযুক্ত EGPA বোর্ডগুলিতে পাঠাবে।

বোর্ডে, জাম্পার বা টেস্ট পয়েন্ট নেই।P1 এবং P2 VME ব্যাকপ্লেনে সংযুক্ত হয় এবং এই নথিতে সংজ্ঞায়িত করা হয় না কারণ পৃথক পিন সংকেতগুলি সাধারণত সমস্যা সমাধানের সময় পরীক্ষা করা হয় নানিম্নলিখিত চিত্রটি ESEL বোর্ডের বিন্যাস দেখায়। সামনের প্যানেলের শীর্ষে তিনটি সবুজ এলইডি নিম্নলিখিত অবস্থা তথ্য প্রদর্শন করেঃ

• টেবিলে শক্তি আছে।
• বোর্ড অধিবেশন চলছে (কন্ট্রোল সি থেকে সংকেত দেওয়া হয়েছে) ।
• বোর্ডটি গেট হচ্ছে (EMIO থেকে গেট ইনপুট দ্বারা চালিত) ।
