IS200VAICH1C GE VME Mark VI সিরিজ এনালগ I/O ইনপুট ইউনিভার্সাল ইলেকট্রিক টার্মিনাল বোর্ড

IS200VAICH1C জেনেরিকVME Mark VI সিরিজ এনালগ I/O ইনপুট ইউনিভার্সাল ইলেকট্রিকাল টার্মিনাল বোর্ড

পণ্যের বিবরণঃ

অতিরিক্ত তথ্য:

বর্ণনাঃ

দ্যIS200VAICH1C হল একটি VME অ্যানালগ ইনপুট/আউটপুট (VAIC) বোর্ড যা জেনারেল ইলেকট্রিক দ্বারা গ্যাস টারবাইন কন্ট্রোল সিস্টেমে ব্যবহৃত মার্ক VI সিরিজের অংশ হিসাবে তৈরি করা হয়।এনালগ ইনপুট / আউটপুট (VAIC) বোর্ড 20 এনালগ ইনপুট গ্রহণ করে এবং 4 এনালগ আউটপুট নিয়ন্ত্রণ করেপ্রতিটি টার্মিনাল বোর্ড ১০টি ইনপুট এবং ২টি আউটপুট গ্রহণ করে।

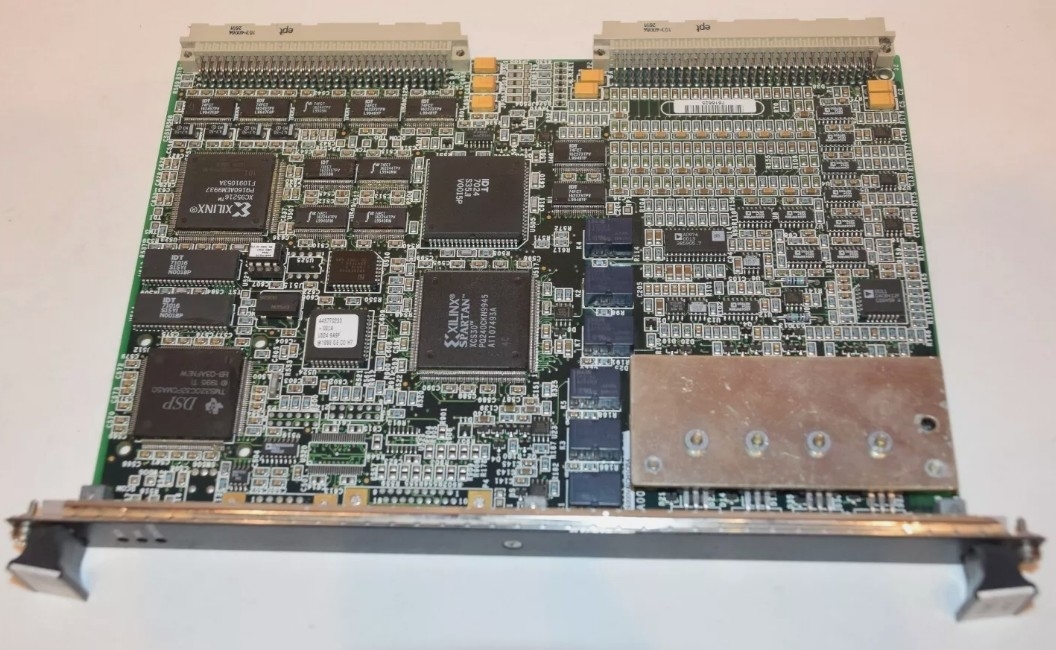

IS200VAICH1C একটি প্যাচ প্যানেলের সাথে কাজ করে যা দশটি ইনপুট এবং দুটি আউটপুট গ্রহণ করতে পারে। এই বোর্ড এবং এর সংশ্লিষ্ট টার্মিনেশন বোর্ড মার্ক VI ভিএমই প্রসেসর র্যাকের মধ্যে কাজ করে,সেই অবস্থানের মধ্যে অন্যান্য বোর্ডের সাথে যোগাযোগপ্রতিটি বোর্ডকে পৃথকভাবে চিহ্নিত করা যায়।IS200VAICH1C বোর্ডটি একটি একক-প্রস্থের সামনের প্যানেলের সাথে নির্মিত যা তিনটি স্ট্যাটাস এলইডি এবং দুটি ক্লিপ অন্তর্ভুক্ত করে যা র্যাক সিস্টেমে ইনস্টল করার পরে এটি স্থানে সুরক্ষিত করতে পারে.

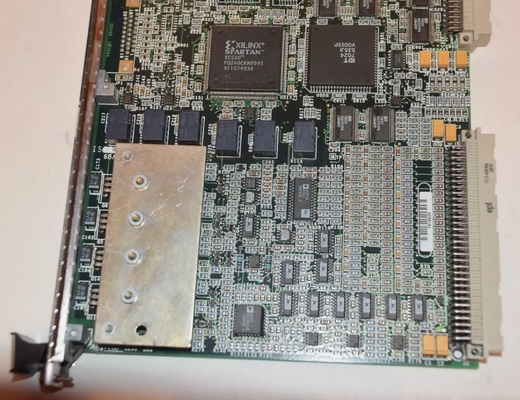

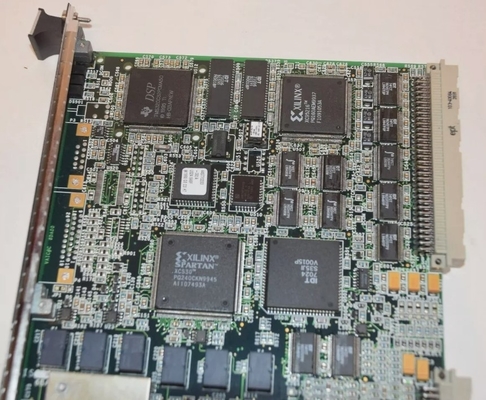

বোর্ডের পিছনের প্রান্তে দুটি অনুভূমিক সংযোগকারী রয়েছে। সার্কিট বোর্ড নিজেই ক্যাপাসিটার, রেজিস্টর, প্রসেসর চিপ এবং অন্যান্য আইসি, ট্রানজিস্টর এবং ডায়োড নিয়ে গঠিত।বেশিরভাগ উপাদানগুলি মূল নির্মাতার চিহ্নিতকরণ এবং তাদের রেফারেন্স নাম দিয়ে চিহ্নিত করা হয়বোর্ডের পৃষ্ঠের কোডগুলি বোর্ডের অবস্থান এবং তারের সনাক্তকরণে সহায়তা করবে।
