IS210DTCIH1A জিই সিম্প্লেক্স ক্যান্টাক্ট ইনপুট গ্রুপ আইসোলেশন টার্মিনাল বোর্ড মার্ক VI সিরিজ ডিআইএন-রেল সহ

IS210DTCIH1A জেনেরিকগ্রুপ আইসোলেশন টার্মিনাল বোর্ড মার্ক VI সিরিজ ডিআইএন-রেল সহ সিম্প্লেক্স ক্যান্ট্যাক্ট ইনপুট

বর্ণনাঃ

IS210DTCIH1A হল জিই স্পিডট্রনিক কন্ট্রোল সিস্টেমে ব্যবহৃত মার্ক VI সিরিজের অংশ হিসাবে জেনারেল ইলেকট্রিক দ্বারা নির্মিত এবং ডিজাইন করা একটি গ্রুপ আইসোলেশন টার্মিনাল বোর্ড সহ একটি সিম্প্লেক্স যোগাযোগ ইনপুট।একটি ছোট টার্মিনাল বোর্ড DIN-রেল মাউন্ট জন্য তৈরি হয় গ্রুপ বিচ্ছিন্নতা সঙ্গে Simplex যোগাযোগ ইনপুট (DTCI) টার্মিনাল বোর্ড.

ডিটিসিআই বোর্ডটি একটি একক তারের মাধ্যমে ভিসিসিসি (বা ভিসিআরসি) প্রসেসর বোর্ডের সাথে সংযুক্ত হয় এবং এতে 24 ভি ডিসির নামমাত্র উত্তেজনার সাথে 24 টি যোগাযোগ ইনপুট রয়েছে। মোট 48 টি যোগাযোগ ইনপুটের জন্য,দুটি ডিটিসিআই বোর্ডকে ভিসিসিসি বা ভিসিআরসিতে সংযুক্ত করা যেতে পারে. একটি DIN রেল উপর, টার্মিনাল বোর্ড ক্যাবিনেট স্থান সংরক্ষণ করতে উল্লম্বভাবে stacked করা যেতে পারে। এই বোর্ড শুধুমাত্র একটি সরলীকৃত কনফিগারেশনে দেওয়া হয়।

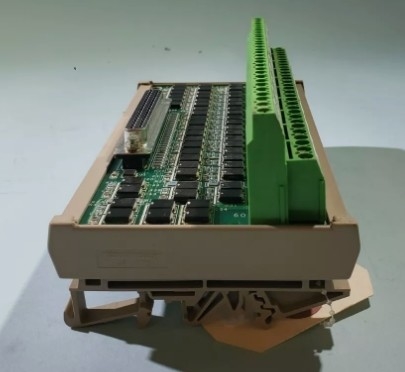

গ্রুপ আইসোলেশন সহ একটি সিম্প্লেক্স যোগাযোগ ইনপুট টার্মিনাল বোর্ড হিসাবে, আইএস 210 ডিটিসিআইএইচ 1 এ একটি ছোট বোর্ড যা একটি কেবলের মাধ্যমে ভিসিসিসি বা ভিসিআরসি বোর্ডের সাথে সংযুক্ত হয়।ডিটিসিআই বোর্ডের শুধুমাত্র একটি সহজ সংস্করণ উপলব্ধ. এটি DIN- রেলের মাধ্যমে মাউন্ট করা হয়, প্লাস্টিকের ধারক ব্যবহার করে যা বোর্ডের প্রান্তগুলি এবং এর সংযুক্ত ক্লিপগুলিকে ঘিরে রাখে।

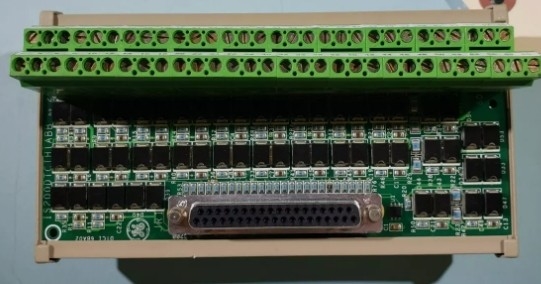

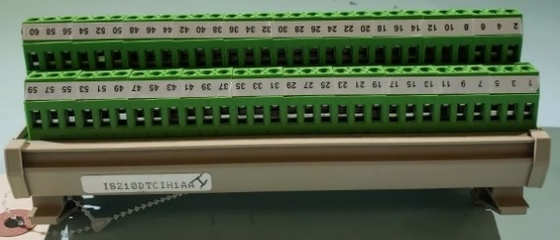

বোর্ডের একটি প্রান্তে লকিং ফাস্টেনার সহ একটি 37-পিনের মহিলা ক্যাবল সংযোগকারী রয়েছে। বিপরীত প্রান্তটি 60 টার্মিনাল ইউরোব্লক টার্মিনাল স্ট্রিপ দ্বারা জনবহুল।এই স্ট্রিপ স্থায়ীভাবে বোর্ড পৃষ্ঠ উপর মাউন্ট করা হয়েছে.
