IS200EDCFG1B GE EX2100 ফিডব্যাক ডাইরেক্ট ডিসি উত্তেজক কার্ড ক্ষেত্র ভোল্টেজ এবং ক্ষেত্র বর্তমান

IS200EDCFG1B জেনেরিকEX2100 ফিডব্যাক ডাইরেক্ট ডিসি উত্তেজক কার্ড ক্ষেত্র ভোল্টেজ এবং ক্ষেত্র বর্তমান

বর্ণনাঃ

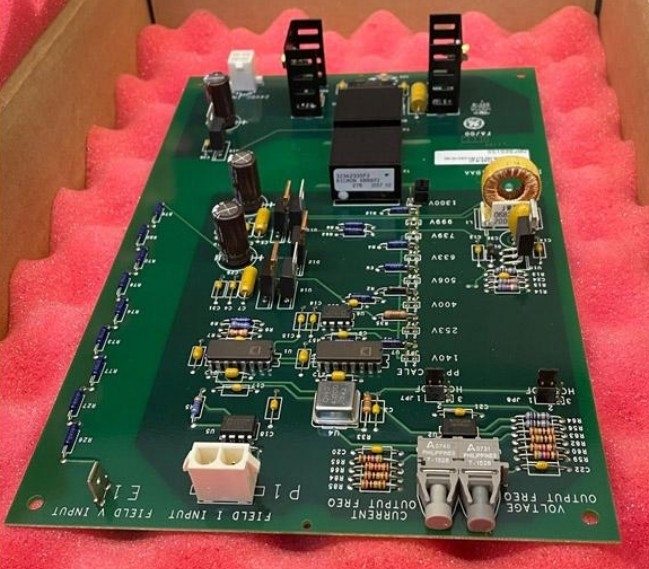

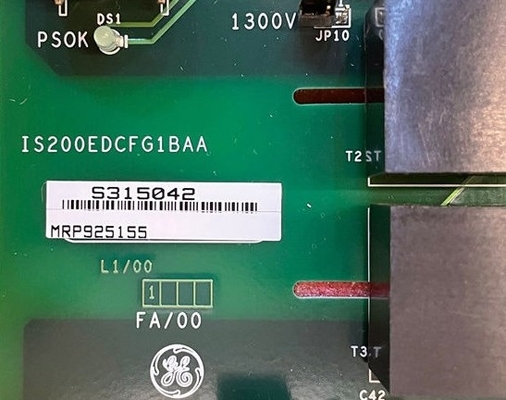

IS200EDCFG1B একটি ডিরেক্ট কারেন্ট ফিডব্যাক কার্ড (EX2100) । IS200EDCFG1B এর ফাংশনটি ব্রিজ ডিসি ভোল্টেজ এবং বর্তমান ফিডব্যাক পরিচালনা করা। এসসিআর ব্রিজে,বোর্ড ক্ষেত্র ভোল্টেজ এবং ক্ষেত্র বর্তমান পরিমাপ.

ভোল্টেজ বিচ্ছিন্নতা এবং গোলমাল প্রতিরোধের নিয়ন্ত্রণ প্যানেলে EISB বোর্ডের মধ্যে একটি ফাইবার-অপটিক লিঙ্ক মাধ্যমে সরবরাহ করা হয়। IS200EDCFG1B এ দুটি প্লাগ সংযোগকারী রয়েছে।

ইনপুট হিসাবে, এগুলিকে পি 2 (দুই-পজিশন প্লাগ) (4 অবস্থান প্লাগ) হিসাবে চিহ্নিত করা হয়। বোর্ডে একাধিক উচ্চ-ভোল্টেজ ইলেক্ট্রোলাইটিক ক্যাপাসিটার রয়েছে, পাশাপাশি অন্যান্য ধরণের ক্যাপাসিটার রয়েছে।

বোর্ডে ছয়টি ইন্টিগ্রেটেড সার্কিট, একটি কয়েল ইন্ডাক্টর, বেশ কয়েকটি ট্রানজিস্টর এবং দুটি রিলে অন্তর্ভুক্ত রয়েছে। অতিরিক্ত তাপ দ্রুত ছড়িয়ে দেওয়ার জন্য বোর্ডে দুটি তাপ সিঙ্ক যুক্ত করা হয়েছে।এটাও লক্ষনীয় যে বোর্ড সাত সেতু ভোল্টেজ স্কেল-ডাউন নির্বাচক এটি চিহ্নিত আছে.

আপনার IS200EDCFG1B মডেল থেকে ক্ষেত্রের বর্তমান ফিডব্যাক DC শন্ট জুড়ে SCR ব্রিজে অবস্থিত পরিমাপ করা হয়।যখন ক্ষেত্রের বর্তমান এটি হওয়া উচিত হিসাবে চলমান এটি একটি নিম্ন স্তরের সংকেত উৎপন্ন হবে, যার সর্বোচ্চ মান 500 এমভি, যা একটি ভিন্ন এম্প্লিফায়ারের ইনপুট হবে।
